Дальнейшее построение кузова автомобиля связано с моделированием рамки над дверями, затем можно будет перейти от нее к крыше. Построение начинается сразу с двух сторон путем наращивания полигонов.

Думаю, двух рядов полигонов вполне хватит, чтобы передать форму рамки. В ее построении нет особых сложностей, лишь необходимо отметить, что от заднего крыла отходит больше чем два полигона. Их нужно привести в соответствие (по количеству) с теми, которые расположены спереди. Это делается путем объединения вершин. Кроме того, добавьте еще одно горизонтальное ребро в место стыковки рамки с задним крылом – туда, где виден небольшой излом формы (рис. 12.77).

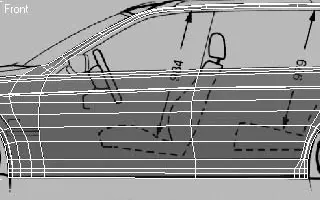

Рис. 12.76.Боковая поверхность кузова автомобиля со сглаживанием

Дальнейшее построение крыши автомобиля не должно вызвать затруднения, поэтому вернемся к нему позже, а пока на примере создания порога я хочу показать, как можно строить сочленения отдельных элементов кузова. Когда-то, в самом начале работы в программе 3ds Max, я строил швы и сочленения элементов кузова автомобиля путем применения команды Bevel (Выдавливание со скосом) из свитка Edit Polygons (Редактирование полигонов) к полигонам, проходящим по линии шва. После применения модификатора MeshSmooth (Сглаживание) к таким швам углы закруглялись даже там, где они должны быть прямыми. Чтобы избавиться от этого эффекта, я добавлял ребра, увеличивал вес вершин и т. п. Но все эти меры ведут к увеличению количества полигонов и деформируют форму, поэтому со временем я нашел другое решение.

Итак, мы продолжаем строить кузов, а точнее, порог. Выделите нижний ряд ребер и скопируйте его три раза (именно столько рядов полигонов необходимо, чтобы передать небольшое углубление в пороге).

После построения новых полигонов уточните положение вершин в окнах проекций Left (Слева) и Top (Сверху) (рис. 12.78).

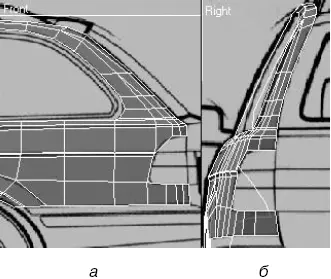

Рис. 12.77.Положение и форма полигонов, формирующих рамку кузова, в окнах проекций Front (Спереди) ( а ) и Right (Cправа) ( б)

То, о чем я буду говорить далее, важно понять и научиться делать правильно, так как от этого будет зависеть, насколько хорошо станут смотреться швы автомобиля.

Начнем с выделения трех нижних рядов полигонов, чтобы сформировать из них отдельный элемент. Выделите три нижних ряда полигонов и щелкните на кнопке Detach (Отделить), расположенной в свитке Edit Geometry (Редактирование геометрии). В появившемся окне Detach (Отделить) установите флажок Detach To Element (Отделить в элемент). Это позволит выделить полигоны в отдельный элемент, принадлежащий моделируемому объекту. Щелкните на кнопке OK для подтверждения выбора и закрытия окна.

СОВЕТ

Есть несколько способов упростить навигацию по увеличивающемуся в процессе моделирования количеству вершин, ребер и полигонов. Можно прятать неиспользуемые в работе объекты, применять плоскости отсечения, Isolation Mode (Режим изолирования) и скрывать неиспользуемые элементы на уровне редактирования подобъектов.

После выделения порога в отдельный элемент (с ним предстоит работать) спрячьте все лишнее. Для этого перейдите на уровень редактирования подобъектов Element (Элемент), используя горячую клавишу 5. Выделите порог автомобиля и в свитке Edit Geometry (Редактирование геометрии) щелкните на кнопке Hide Unselected (Спрятать невыделенное). После выполнения этих операций на экране останется только порог.

В окне проекции Front (Спереди) выделите вершины, принадлежащие верхнему ряду, и немного (на 3–5 мм) сместите их вниз. Это необходимо, чтобы между порогом и дверями образовалась небольшая щель. После этого нужно придать порогу толщину. Выделите открытые грани, для чего на уровне подобъектов Border (Граница) щелкните на любом месте по краю порога. В результате выделятся все ребра по периметру. После этого выполните уже знакомую вам операцию копирования граней на величину около 20 мм со смещением внутрь автомобиля.

ПРИМЕЧАНИЕ

Значение, на которое изменяется смещение при копировании, можно проследить в строке состояния, расположенной в нижней части окна программы.

Для формирования углубления в средней части порога выделите два больших продольных ребра и переместите их немного внутрь. Осталось еще одно копирование ребер для формирования порога – нужно выделить верхний внутренний ряд (из тех, которые были построены последними) и скопировать его по оси Y примерно на 20 мм вверх. Это необходимо, чтобы закрыть изнутри образовавшееся продольное отверстие между порогом и дверью (при помощи смещения вершин вниз). Последнее, что нужно сделать перед тем как закончить моделировать порог, – выделить передние грани, образующие внешний край, добавить к выделению ребра в углах и ко всему выделению применить Chamfer (Фаска) со значением параметра Chamfer Amount (Величина фаски), равным 1 (рис. 12.79).

Рис. 12.78.Дополнительные полигоны, построенные для формирования порога

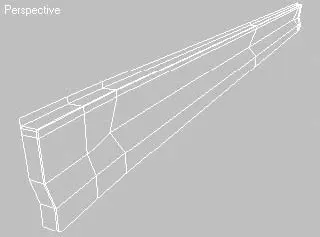

Рис. 12.79.Каркасный вид порога автомобиля после добавления полигонов и создания фаски

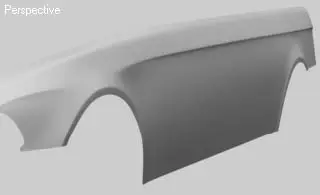

Если то, что получилось у вас, отличается от изображения на рис. 12.79, вернитесь назад при помощи команды Undo (Отменить) и проверьте, правильно ли были выделены грани. Это, как правило, самая распространенная ошибка при построении сглаженных углов. На самом деле операции с гранями не так сложны, как кажется, главное – понять принцип, по которому делаются фаски. На рис. 12.80 показан результат визуализации боковой стороны автомобиля.

На примере моделирования порога мы рассмотрели один из способов создания элементов кузова автомобиля. Опишу еще один способ моделирования автомобильных швов на примере создания двери.

ВНИМАНИЕ

При построении закруглений на краях нужно всегда учитывать особенности механизма сглаживания, который в расчетах использует расстояние между соседними рядами ребер (минимум – три ряда на угол). На практике это выглядит так: чем ближе расположены ребра, образующие угол, тем меньше радиус закругления получится при сглаживании. Наилучший результат получается, если ребра, образующие закругление, расположены на одном расстоянии от угла.

Учитывая особенности сглаживания, описанные выше, необходимо на боковой поверхности автомобиля добавить вертикальные разрезы так, чтобы по обе стороны от границ дверей получилось по вертикальному ряду ребер. Сделать это можно разными способами, но самый простой – разрезать поверхность при помощи инструмента Cut (Вычитание), расположенного в свитке Edit Geometry (Редактирование геометрии) (рис. 12.81).
