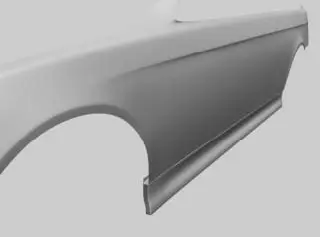

Рис. 12.80.Результат визуализации боковой стороны автомобиля вместе с построенным порогом

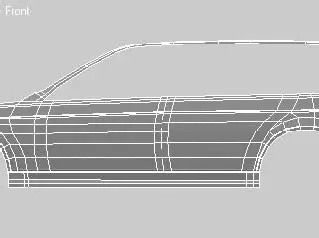

Рис. 12.81.Расположение вертикальных ребер в местах соединения дверей

Начнем построение швов с выделения по одному ребру в трех вертикальных рядах, ограничивающих две двери: между передним крылом и передней дверью, между передней и задней дверью и между задней дверью и задним крылом. После этого щелкните на кнопке Loop (Петля), расположенной в свитке Selection (Выделение), чтобы выделить все ребра, составляющие вертикальные ряды. Проверьте, действительно ли все ребра, относящиеся к одному ряду, выделились. Возможно, при моделировании создались смежные ребра и, соответственно, сдвоенные вершины. В этом случае выделение в таком месте прервется, и продолжить его можно будет, добавив оставшиеся ребра вручную, а вершины придется объединить при помощи команды Weld (Объединить), чтобы избежать искажения геометрии.

Если вы выделили все необходимые для работы ребра, нажмите на клавиатуре Пробел, чтобы заблокировать выделенные ребра от случайного изменения. После этого примените команду Extrude (Выдавить) из свитка Edit Edges (Редактирование ребер) с высотой выдавливания, равной 0, и шириной 10 (рис. 12.82).

Высота, указываемая в окне Extrude Edges (Выдавить ребра), в данном случае должна всегда быть нулевой, а ширина у вас может быть и другой – все зависит от масштаба модели и ширины требуемого шва. Обычная технология построения шва подразумевает применение не Extrude Edges (Выдавить ребра), а Chamfer Edges (Фаска ребер). Однако в результате вместо трех получается всего два ребра, что усложняет дальнейшую работу. То, что предлагаю я, позволит вам с минимальными затратами построить достаточно удачный шов. Не спешите щелкать на кнопке OK после введения нужных значений. В данном случае вам понадобится продолжить работу в окне Extrude Edges (Выдавить ребра), поэтому нажмите кнопку Apply (Применить), после чего можно ввести новые значения для следующей пары ребер. В этот раз задействуйте отрицательную высоту выдавливания (у меня это значение равно –5) и меньшее значение для ширины (3). В результате вы сделали шов, используя всего две операции выдавливания (рис. 12.83).

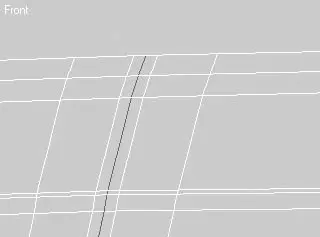

Рис. 12.82.Начало построения дверного шва

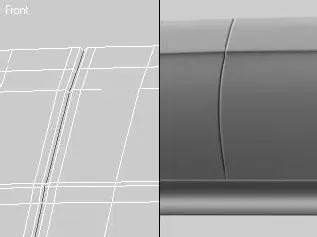

Рис. 12.83.Автомобильный шов, полученный при помощи двух операций выдавливания, в каркасном виде ( слева ) и после визуализации ( справа )

При желании, добавив еще две операции, вы можете улучшить внешний вид шва. У меня никогда не возникало необходимости в таком улучшении, так как в своих работах я не использую визуализацию с большим приближением, а на расстоянии они практически не отличаются друг от друга. Однако вам это, возможно, понадобится, поэтому я расскажу, как сделать такой шов.

Сейчас дверной шов представлен минимально возможным количеством полигонов (имейте это в виду, если для вас критично общее количество полигонов). Если к этому добавить еще одно выдавливание, а затем применить фаску, то получится более правильный с точки зрения геометрии шов (внутри он будет прямоугольным). Для построения такого шва выполните следующие действия.

1. Не меняя выделения (у вас до сих пор должны быть выделены три средних ряда ребер), щелкните на кнопке Settings (Установки) рядом с кнопкой Extrude (Выдавливание).

2. В открывшемся окне Extrude Edges (Выдавить ребра) задайте параметру величины выдавливания значение, равное -10 (это значение определяет общую глубину шва), а ширины – 4.

3. Щелкните на кнопке OK для завершения операции выдавливания.

4. В свитке Edit Edges (Редактирование ребер) щелкните на кнопке Settings (Установки) рядом с кнопкой Chamfer (Фаска).

5. В появившемся окне Chamfer Edges (Фаска ребер) задайте параметру Chamfer Amount (Величина фаски) значение, равное 10.

6. Щелкните на кнопке OK для завершения создания фаски (рис. 12.84).

Перед тем как приступить к следующей фазе моделирования, не забудьте снять блокировку с выделения, для чего еще раз нажмите на клавиатуре Пробел.

ПРИМЕЧАНИЕ

При моделировании автомобиля совсем не обязательно вести построение в той последовательности, в которой это делаю я. Главное, чтобы ваша последовательность действий была логически оправдана (например, нелогично делать ручки дверей, не имея самих дверей).

После того как вы закончили с построением дверных швов, можно переходить к моделированию капота. Для этого необходимо нарастить полигоны при помощи копирования ребер, придерживаясь геометрии автомобиля. Через весь капот проходит характерный излом, и для правильной передачи формы нужно его повторить, используя фаску. В местах расположения фары и решетки радиатора оставьте открытые проемы (позже их будем строить отдельными элементами). На рис. 12.85 показаны линии построения.

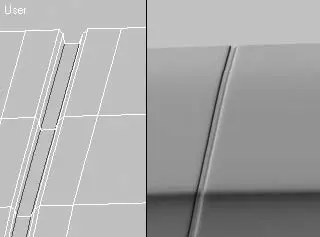

Рис. 12.84.Каркасный вид улучшенного шва (слева) и результат его визуализации (справа)

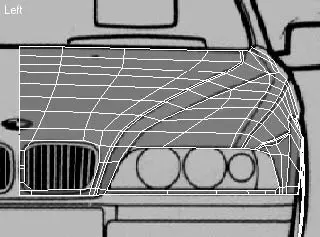

Рис. 12.85.Линии построения геометрии капота в окне проекции вида слева

Теперь, когда вы научились делать закругления на гранях элементов автомобиля, закруглите грани капота и элемента кузова, расположенного ниже фары (рис. 12.86).

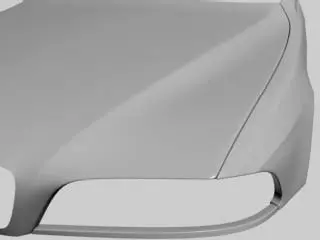

Рис. 12.86.Результат визуализации фрагмента капота с фасками

Следующий шаг – построение решетки радиатора. Для этого выполните следующие действия.

1. Выделите ребра, расположенные по периметру отверстия, для чего используйте уровень подобъектов Border (Граница), и щелкните кнопкой мыши на границе отверстия.

2. Примените к выделенным ребрам команду Cap (Накрыть), щелкнув на одноименной кнопке в свитке Edit Borders (Редактирование границ). Это создаст полигон, закрывающий отверстие.

3. Сделайте закрытое отверстие как отдельный элемент, для чего в свитке Edit Geometry (Редактирование геометрии) щелкните на кнопке Detach (Отделить).

Дальнейшее редактирование будет проходить на уровне подобъектов Polygon (Полигон). Выделите вновь созданный полигон и примените к нему последовательно четыре операции Bevel (Выдавливание со скосом) со следующими значениями параметров, заданными в окне Bevel Polygons (Выдавливание со скосом полигонов):
