Ручку второй двери моделировать значительно проще. Достаточно скопировать внутреннюю часть уже построенной, уточнить ее положение в пространстве относительно второй двери и затем в окне проекции Front (Спереди) при помощи инструмента Cut (Вычитание) построить по сплайну разрезы в поверхности двери, как это уже делалось для задней двери. После уточнения положения вершин в пространстве выделите внутреннюю часть и удалите. В результате образуется отверстие для ручки. Далее выделите ребра по периметру отверстия и, скопировав их внутрь, придайте объем. Как и раньше, к ребрам, образующим грань, примените Chamfer (Фаска) для их закругления. Расположите внутреннюю часть ручки относительно отверстия и сделайте последние уточнения геометрии, при необходимости подкорректировав положение вершин. Если все выполнено правильно, у вас должна получиться ручка двери, показанная на рис. 12.102.

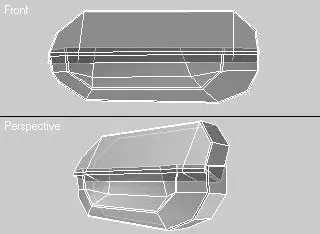

Рис. 12.101.Дверная ручка, представленная в каркасном виде в окнах проекций Front (Спереди) ( сверху ) и Perspective (Перспектива) ( снизу )

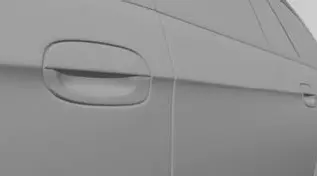

Рис. 12.102.Результат визуализации ручки двери
Когда речь идет о моделировании автомобиля с высокой степенью детализации, многие мелкие детали, представленные в низкополигональной модели текстурами, необходимо строить при помощи геометрии. Займемся моделированием таких незначительных деталей, присутствие которых сделает модель более интересной и реалистичной, – сделаем противотуманные и основные фары, указатели поворота, молдинги и ограждение.
Для построения противотуманной фары нужно предварительно смоделировать посадочное место. Для этого выделите элемент решетки переднего бампера и, спрятав все остальное, разрежьте плоскость так, как показано на рис. 12.103, слева . Затем, выделив внутренние полигоны, примените к ним команду Extrude (Выдавливание) с величиной –100 (рис. 12.103, справа ).
После этого выделите наружные грани и сделайте фаску для придания им закругления.
Постройте фару, используя примитив Sphere (Сфера) со значением параметра Radius (Радиус), равным 40, а количеством сегментов – 19. Преобразуйте сферу в Editable Poly (Редактируемая полигональная поверхность). На уровне полигонов выделите до середины левую сторону сферы и, используя инструмент Select and Uniform Scale (Выделить и равномерно масштабировать), сожмите ее по оси Õ примерно в четыре раза. Затем снимите выделение с внешнего ряда полигонов (в окне проекции Front (Спереди) или To p (Сверху), удерживая нажатой клавишу Alt, обведите те полигоны, с которых нужно снять выделение) так, чтобы остались только те, которые в дальнейшем будут образовывать стекло. Примените к выделенным полигонам команду Bevel (Выдавливание со скосом) размером –1,5 и высотой –1 и выделите построенный скос в отдельный объект, используя команду Detach (Отделить). Увеличив количество разбиений полигонов для обводки вокруг стекла, получим окончательную форму противотуманной фары (рис. 12.104).

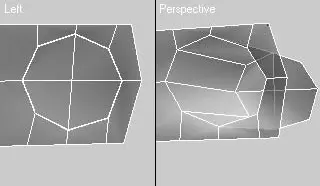

Рис. 12.103.Место для противотуманной фары до выдавливания полигонов ( слева ) и после ( справа )

Рис. 12.104.Внешний вид противотуманной фары в окне проекции Perspective (Перспектива)
Перейдем к моделированию передних фар. Чтобы не повторять сделанную работу, скопируйте противотуманную фару и масштабируйте ее в окне проекции Left (Слева). Блок-фара имеет три самостоятельных рефлектора со стеклами-рассеивателями, значит, копий должно быть три. Расположены они уступами, повторяя форму изгиба стекла, закрывающего блок-фару. Блок-фаре необходимо сделать корпус. Смоделируйте самую примитивную форму, напоминающую корпус фары (рис. 12.105), и на этом можно закончить.
Вдоль боковых сторон автомобиля расположены декоративные элементы – молдинги. Для их построения нужно создать дополнительные ребра. Сделайте разрез через две двери с заходом на переднее крыло. После этого выделите полигоны, составляющие молдинг, и разделите выделение на отдельные элементы (два на дверях и один на крыле). Далее выполните операции по созданию фасок. Аналогичным образом сделайте сигнал поворота, расположенный на переднем крыле (рис. 12.106).

Рис. 12.105.Внешний вид блок-фары в окне проекции Perspective (Перспектива)

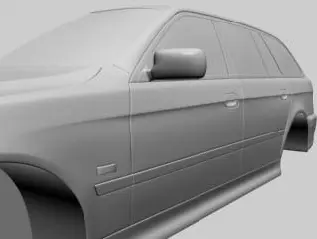

Рис. 12.106.Результат визуализации фрагмента автомобиля с элементами боковой отделки
Элементы ограждения на крыше автомобиля можно не моделировать, но, если вы хотите это сделать, самым простым способом будет построение этих элементов при помощи примитива Box (Параллелепипед). Параллелепипед должен иметь 10 сегментов по длине, чтобы можно было сделать закругления на краях и небольшой изгиб по длине. Параллелепипед необходимо конвертировать в Editable Poly (Редактируемая полигональная поверхность) и дальнейшее построение вести на уровне подобъектов. Методом выдавливания полигонов строятся опоры. Там, где необходимо, строится фаска для придания формы (рис. 12.107).

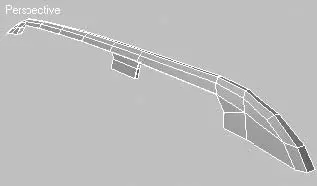

Рис. 12.107.Элемент ограждения на крыше автомобиля
Дополнительно нужно смоделировать заднюю и передние щетки, номерные знаки, эмблемы и большую часть внутреннего наполнения машины. Все это необходимо, чтобы автомобиль имел законченный вид. Однако это выходит за рамки данного упражнения. Если вы прошли все вышеописанные стадии моделирования, для вас не должно составить труда выполнение этих деталей самостоятельно.
После создания всех необходимых элементов автомобиля нужно собрать их воедино. Для построения цельного кузова автомобиля примените к построенной половине модификатор Symmetry (Симметрия) или сделайте копию при помощи Mirror (Зеркальное отображение). Таким же образом скопируйте все симметричные элементы автомобиля, сделанные как отдельные объекты моделирования.
После добавления к автомобилю колес, текстурирования и добавления фона модели вы можете получить изображение, похожее на рис. 12.108.

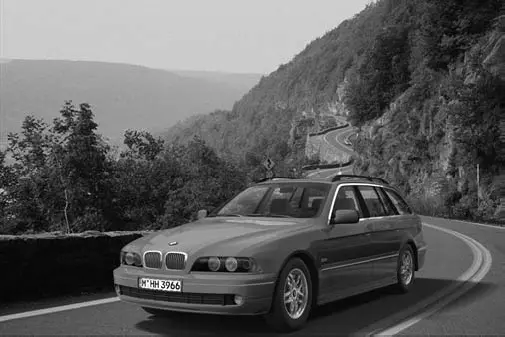

Рис. 12.108.Результат окончательной визуализации автомобиля стандартными средствами с использованием фотографии заднего плана
