Используя один из описанных выше способов, постройте заднюю фару, состоящую из двух элементов (один элемент относится к заднему крылу, другой – к двери багажника). После создания геометрии придайте ей толщину. Для этого выделите ребра по периметру и скопируйте их вглубь автомобиля на 20 мм. Для закругления граней примените Chamfer (Фаска) (рис. 12.94).

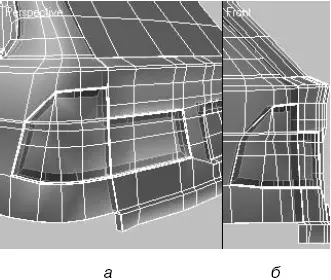

Рис. 12.94.Расположение ребер на модели задней фары в окнах проекций Perspective (Перспектива) ( а ) и Front (Спереди) ( б )

Затененные полигоны по периметру фары – не что иное, как геометрия, построенная для закрытия щели, образованной между фарой и кузовом (при моделировании фары как отдельного элемента).

Теперь можно перейти к выполнению переднего и заднего бамперов. Для создания переднего бампера я использовал наращивание рельефа путем построения новых полигонов (копирование ребер с нажатой клавишей Shift), начиная от арки. Сначала построение велось путем создания общей формы (рис. 12.95, сверху ) с последующим уточнением элементов бампера и разбиением его на отдельные части (рис. 12.95, снизу ).

Решетку, расположенную внутри бампера, постройте из отдельных параллелепипедов с последующим преобразованием в Editable Poly (Редактируемая полигональная поверхность) и уточнением положения вершин относительно всей геометрии бампера. Плашка для номера – это немного модифицированный параллелепипед (рис. 12.96).

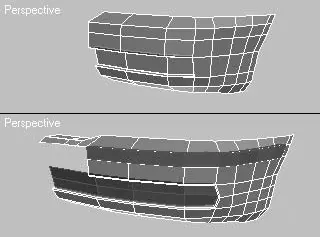

Рис. 12.95.Начало построения бампера ( сверху ) с последующим уточнением геометрии ( снизу )

Задний бампер строится аналогично переднему. В нем меньше деталей, и его гораздо легче моделировать. На рис. 12.97 показана схема расположения полигонов, из которых состоит бампер.

Прежде чем приступить к построению мелких деталей автомобиля, нужно выполнить моделирование арок и днища кузова.

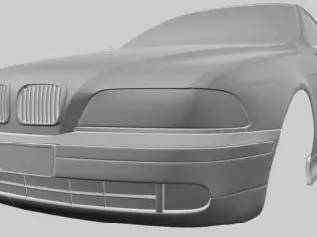

Рис. 12.96.Визуализация бампера с дополнительными элементами

Днище и арки автомобиля строились как отдельные элементы. Для построения арок переднего и заднего колеса выделите открытые ребра, находящиеся по краям крыла, и скопируйте их внутрь на 1/5 от общей ширины автомобиля. После этого постройте ту часть днища автомобиля, которая расположена между арками и кузовом. Построение ведется, как и прежде, методом копирования ребер. Затем заполните внутренние стороны арок полигонами (я строил треугольные полигоны вручную, хотя можно просто «закрыть» их, применив Cap (Накрыть) из свитка Edit Borders (Редактирование границ)). Конечно, при визуализации днища никогда не видно, а геометрия арок не критична, так как закрыта колесом, но аккуратность в работе еще никому не мешала. Как выглядит сетка полигонов на днище и в арках автомобиля, представлено на рис. 12.98.

Перейдем к построению дверных ручек.

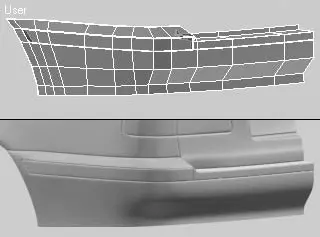

Рис. 12.97.Задний бампер в каркасном виде (сверху) и результат его визуализации (снизу)

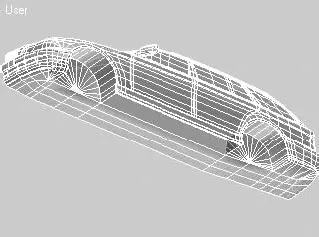

Рис. 12.98.Схема расположения полигонов днища и арок в окне проекции User (Пользовательская)

Такие детали автомобиля, как дверные ручки и крышка бензобака, можно моделировать двумя следующими способами.

■ При первом способе в окне проекции вида, перпендикулярного поверхности, на которой нужно построить элемент кузова, строится сплайн по форме, соответствующей этому элементу (например, для крышки бака – прямоугольник с закругленными углами). Затем при помощи построения объекта типа ShapeMerge (Объединенные с формой) этот сплайн проецируется на поверхность. Геометрия становится «разрезанной» по форме сплайна и готова для дальнейшей модификации. Данный способ подходит, когда поверхность, которую нужно «разрезать», не имеет большого количества разбиений, иначе появляется избыточное количество вершин, которые усложняют моделирование.

■ Второй способ моделирования подразумевает построение всех контуров элемента за счет разрезания полигонов и манипуляции вершинами. Он более трудоемкий, но позволяет получить контроль над всей геометрией строящегося элемента.

В данном случае наиболее подходящим будет второй способ – из-за большого количества горизонтальных ребер в области построения.

Начните с построения сплайна по форме будущей ручки двери. Конечно, это делать не обязательно, но, создав сплайн, что не отнимет много времени, можно визуально контролировать форму строящегося элемента. Затем, используя сплайн в качестве шаблона, сделайте разрезы полигонов, напротив которых расположен сплайн (рис. 12.99).

После этого достройте минимально необходимое количество ребер и вершин для получения закругленных краев. Для этого воспользуйтесь инструментами Cut (Вычитание), Chamfer (Фаска) и Weld (Объединить) из свитков Edit Geometry (Редактирование геометрии) и Edit Vertices (Редактирование вершин). На рис. 12.100 представлено расположение ребер, которое получилось у меня.

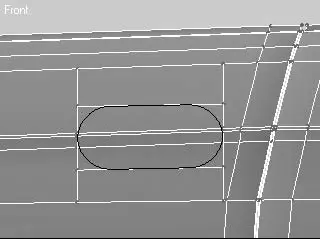

Рис. 12.99.Четыре разреза, выполненные по габаритам сплайна

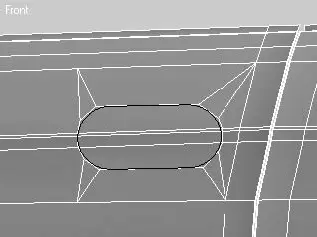

Рис. 12.100.Схема расположения ребер, формирующих элемент ручки двери

После корректировки формы дверной ручки сплайн, по которому она строилась, можно спрятать или удалить. Можно также спрятать внутренние полигоны ручки, выделив их в отдельный элемент.

Далее все как обычно: выделите ребра по периметру образовавшегося отверстия и скопируйте их внутрь. После этого выделите ребра, расположенные на гранях отверстия, и примените к ним инструмент Chamfer (Фаска) со значением параметра Chamfer Amount (Величина фаски), равным 1. После создания отверстия для ручки можно перейти к моделированию самой ручки двери. Для этого откройте ранее спрятанную внутреннюю часть и воспользуйтесь тем же методом копирования полигонов с последующим построением фаски по ребрам, образующим прямой угол. Но прежде разделите внутреннюю часть ручки на два элемента (как это есть в реальном автомобиле) и добавьте посередине нижнего углубление, построив ряд полигонов, смещенных относительно края (рис. 12.101).
