Владимир Верстак - 3ds Max 2008. Секреты мастерства

Рис. 14.101.Параметры контроллера масштаба

Рис. 14.102.Окно Snapshot (Снимок)

ВНИМАНИЕ

Переключатель Clone Method (Метод клонирования) должен быть обязательно установлен в положение Mesh (Сетка), в противном случае строящиеся объекты станут наследовать свойства клонируемого объекта и не будут уникальными. Иначе говоря, вы не получите того разнообразия форм и положения ресниц, к которому мы стремимся.

Щелкните на кнопке OK, и вы увидите, как построятся 100 копий ресницы, расположенных по всему сплайну (рис. 14.103).

Создание нижних ресниц выполняется аналогичным образом, с той лишь разницей, что их количество должно быть меньшим, например равным 70.

Рис. 14.103.Результат визуализации построенных ресниц

СОВЕТ

В самом начале упражнения мы разделили сплайн на две части. В результате первая вершина нижнего сплайна оказалась справа. Для удобства в настройке и построении клонированных ресниц можно назначить первой левую вершину сплайна. Для этого выделите ее на уровне подобъектов и щелкните на кнопке Make First (Сделать первой) из свитка Geometry (Геометрия).

На рис. 14.104 представлен окончательный вид фрагмента модели лица с ресницами.

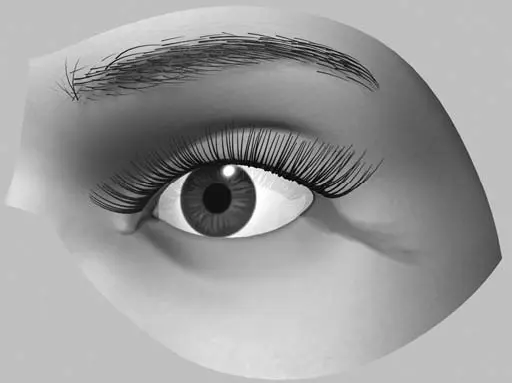

Рис. 14.104.Результат визуализации фрагмента лица с построенными ресницами

ПРИМЕЧАНИЕ

Если у вас возникли трудности с созданием ресниц, вы можете загрузить файл сцены eyelashes_end.max, который находится в папке Examples\Глава 14 прилагаемого к книге DVD.

ПРИМЕЧАНИЕ

Если у вас возникли трудности с созданием ресниц, вы можете загрузить файл сцены eyelashes_end.max, который находится в папке Examples\Глава 14 прилагаемого к книге DVD.

Вы потратили массу драгоценного времени, вложили огромное количество труда и терпения в эту работу, и наконец вот он, результат – готовая модель полигональной головы. Что же дальше? А дальше – присвоение объекту проекционных (текстурных) координат, их редактирование (обычно без этого не обходится) и создание самой текстуры или нескольких текстур для различных каналов. Существуют программы, облегчающие эту задачу: Deep Paint 3D фирмы Right Hemisphere, BodyPaint 3D от MAXON (разработчика Cinema 4D), небольшая программа, специализирующаяся на присвоении проекционных координат объектам, – UVMapper Pro и др.

О проекционных координатах мы уже говорили в разделах, посвященных простому и сложному текстурированию, в упражнении по текстурированию ослика. Изучение этих уроков поможет вам понять, что такое проекционные координаты и для чего они применяются, а также научиться основам наложения проекционных координат применительно к объектам простой и сложной формы.

В данном разделе я хочу рассказать о том, как присвоить проекционные координаты полигональной модели головы человека, используя собственные возможности программы 3ds Max.

Итак, обратимся к модели. Если вы, как и я, моделировали голову при помощи полигонов, причем создавали только половину модели с последующим применением модификатора Symmetry (Симметрия), то используйте эту половинку для текстурирования (рис. 14.105).

Если вы, моделируя голову, успели соединить обе половинки модели, то выполните одно из следующих действий.

■ Выделите и удалите одну из половинок симметричной модели. После присвоения проекционных координат вы снова сможете создать симметричную копию и присоединить ее.

■ Если модель в результате редактирования приобрела асимметрию, то есть одна половинка стала непохожа на другую (например, вы изменили форму подбородка или одного уха), то можно скопировать готовую модель головы и удалить половину копии. При этом главное и единственное требование – обе половинки должны иметь одинаковое количество полигонов (вершин). В результате после назначения проекционных координат копии модели можно будет сохранить созданные координаты в файле (такая возможность есть у модификатора Unwrap UVW (Расправить UVW-проекцию)), а затем подгрузить их в основную модель.

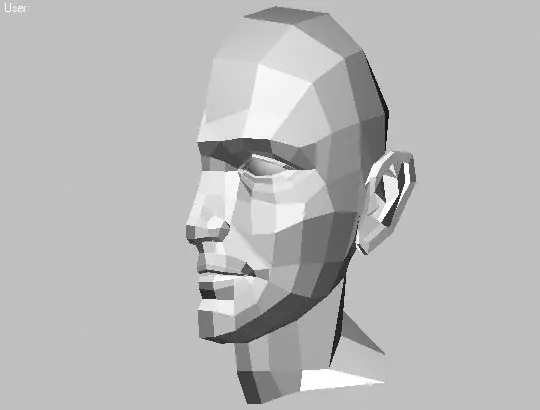

Рис. 14.105.Половинка модели головы, предназначенная для наложения текстурных координат

ПРИМЕЧАНИЕ

Вы можете воспользоваться моделью, которая находится на прилагаемом к книге DVD в папке Examples\Глава 14. Файл сцены называется UV_map_start.max.

Обратите внимание, что модель должна иметь максимально упрощенный вид. Для этого в свитке Subdivision Surface (Поверхности с разбиением) отключите использование NURMS-разбиения модели, для чего снимите флажок Use NURMS Subdivision (Использовать NURMS-разбиение). Для упрощения последующих трансформаций необходимо поместить модель в начало координат, причем в нулевой координате должен находиться осевой срез половинки модели (рис. 14.106).

Желательно до начала проецирования определить проблемные зоны и назначить им собственные идентификаторы материала. Для головы это обычно полость рта (если вы ее моделировали), углубления в носу и уши – иначе говоря, это те части геометрии модели, где полигоны перекрывают друг друга. Чтобы назначить идентификатор материала, выполните следующие действия.

1. Выделите модель и перейдите на уровень редактирования полигонов.

2. Выделите всю модель и присвойте ей идентификатор материала, соответствующий 1, для чего задайте параметру Set ID (Установить идентификатор) свитка Polygon: Materials IDs (Полигон: идентификатор материалов) значение, равное 1 (рис. 14.107), и нажмите Enter для подтверждения.

3. Любым доступным способом выделите необходимые полигоны внутри полости рта и присвойте им значение идентификатора материала, равное 2.

4. Выделите полигоны, составляющие отверстие в носу, и присвойте им значение 3.

5. Выделите все ухо или только ту его часть, которая расположена со стороны головы. Назначьте уху идентификатор материала, равный 4.

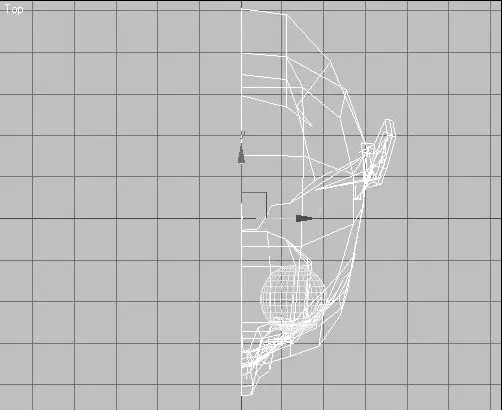

Рис. 14.106.Расположение половины модели относительно оси координат

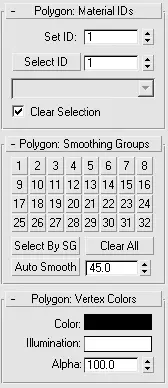

Рис. 14.107.Свиток Polygon: Materials IDs (Полигон: идентификатор материалов) с назначенным идентификатором материала
