ПРИМЕЧАНИЕ

Назначение идентификаторов материала не является обязательным при работе с проецированием, однако таким образом можно облегчить выбор вершин при редактировании проекционных координат.

После этого можно переходить к присвоению проекционных координат. Лучше всего сделать это следующим способом.

1. Назначить модификатор Unwrap UVW (Расправить UVW-проекцию).

2. Применить цилиндрическое или сферическое проецирование.

3. Подкорректировать проблемные места.

Начнем с первого. Проследите за тем, чтобы у вас не было выделено подобъектов (полигонов, вершин и т. д.), в противном случае модификатор будет применен только к выделению. После этого выполните команду Modifiers ► UV Coordinates ► Unwrap UVW (Модификаторы ► UV-координаты ► Расправить UVW-проекцию) и перейдите на уровень редактирования подобъектов модификатора Face (Грань). Выделите все грани модели и назначьте им сферическую систему проецирования, щелкнув на кнопке Spherical (Сферическая) в свитке Map Parameters (Параметры проецирования) (рис. 14.108).

Находясь на уровне редактирования подобъектов Face (Грань), при помощи инструмента Select and Move (Выделить и переместить) передвиньте в окне проекции To p (Сверху) габаритный контейнер модификатора так, чтобы его ось выровнялась по срезу модели. После этого разверните контейнер таким образом, чтобы зеленая линия, указывающая на шов карты текстурных координат, оказалась со стороны затылка. Затем при помощи инструмента Select and Uniform Scale (Выделить и равномерно масштабировать) масштабируйте контейнер по оси X так, чтобы он охватил весь объект (рис. 14.109).

Рис. 14.108.Настройки модификатора Unwrap UVW (Расправить UVW-проекцию) в режиме редактирования Face (Грань)

Рис. 14.109.Габаритный контейнер модификатора Unwrap UVW (Расправить UVW-проекцию), выровненный по оси симметрии модели

СОВЕТ

Чтобы быстро выполнить выравнивание относительно нулевой точки системы координат, необходимо на главной панели инструментов щелкнуть правой кнопкой мыши на Select and Move (Выделить и переместить), а затем ввести 0 в поле для ввода значения по координате Х появившегося окна.

В свитке Parameters (Параметры) модификатора Unwrap UVW (Расправить UVW-проекцию) щелкните на кнопке Edit (Правка), в результате чего откроется окно редактирования проекционных координат Edit UVWs (Редактирование UVW), где будет представлена развертка половинки модели головы (рис. 14.110), созданная в результате выполненных выше действий.

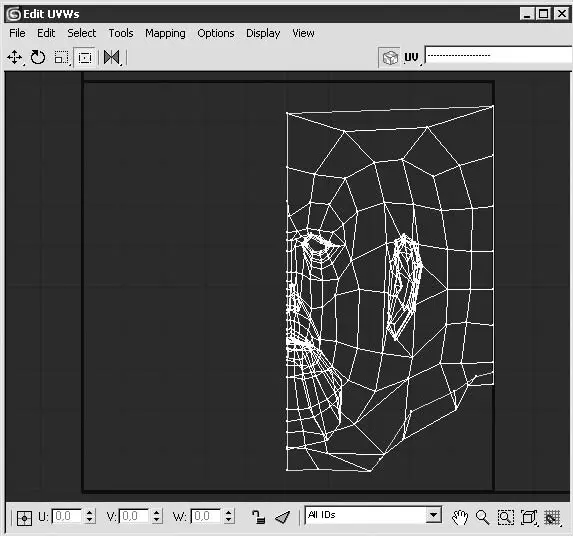

Рис. 14.110.Окно Edit UVWs (Редактирование UVW) с разверткой модели

На этом предварительная работа заканчивается, теперь можно приступить к редактированию проекционных координат модели.

СОВЕТ

Если вы собираетесь привязывать проекционные координаты к существующей текстуре (например, выполненной на основе фотографии), то самое время загрузить ее в окно редактирования Edit UVWs (Редактирование UVW), используя раскрывающийся список в верхней части и выбрав в нем строку Pick Texture (Указать текстуру).

Далее будет полезным внести некоторые изменения в окне Unwrap Options (Параметры проекции) (рис. 14.111), вызываемого командой меню Options ► Preferences (Свойства ► Параметры), а именно:

■ в области Colors (Цвета) снимите флажок Show Grid (Показывать сетку);

■ если вы используете выполненную ранее текстуру, то обязательно следует задать ее размеры в области Display Preferences (Параметры отображения), указав в полях Render Width (Ширина визуализации) и Render Height (Высота визуализации) ширину и высоту текстуры.

Прежде чем редактировать вершины, необходимо выделить в отдельные группы проблемные полигоны (помните, мы ранее назначили им идентификаторы материала, отличные от 1). Для этого выполните следующее.

1. В нижней части окна Edit UVWs (Редактирование UVW) щелкните на треугольнике справа от раскрывающегося списка и выберите цифру 2 (второй идентификатор материала соответствует полости рта).

2. Выделите все полигоны, оставшиеся в окне редактирования, и выполните команду меню Tools ► Break (Сервис ► Разбить). Таким образом, полигоны будут выделены в отдельную группу (рис. 14.112).

3. Выполните операции выделения и отделения в самостоятельные группы полигонов для оставшихся идентификаторов материала (нос, ухо).

4. В раскрывающемся свитке идентификаторов выберите строку All IDs (Все идентификаторы материалов) для отображения всей проекции модели.

5. Используя инструмент Move (Переместить), выполните перемещение группы проблемных полигонов на свободное место в нижней части окна (рис. 14.113).

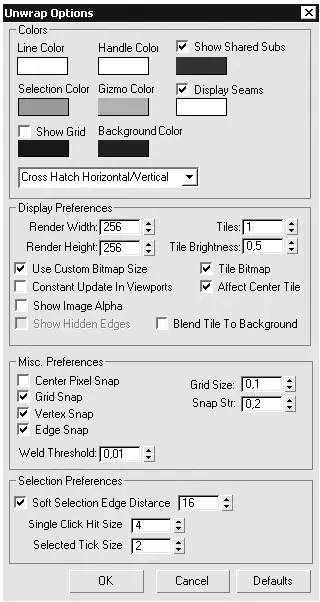

Рис. 14.111.Окно Unwrap Options (Параметры проекции) с настройками отображения

СОВЕТ

Чтобы облегчить процесс выделения групп полигонов, установите флажок Select Element (Выделить элемент) в области Selection Modes (Способы выделения) в нижней части окна Edit UVWs (Редактирование UVW).

Остается сделать совсем немного – откорректировать положение вершин в местах, где они пересекаются (обычно это рот, нос и ухо). Кроме того, не помешает изменить положение вершин в правом верхнем углу развертки (этого можно и не делать, но я предпочитаю уменьшить эффект растягивания текстуры). Переместить вершины можно очень просто: выделите вершину и при помощи инструмента Move (Переместить) переместите ее в нужное место. На рис. 14.114 представлена развертка с измененной границей контуров.

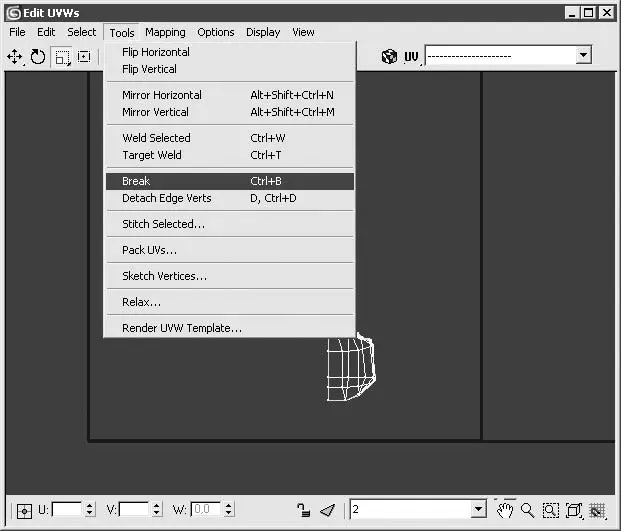

Рис. 14.112.Команда меню Break (Разбить), позволяющая отделить выделенные полигоны

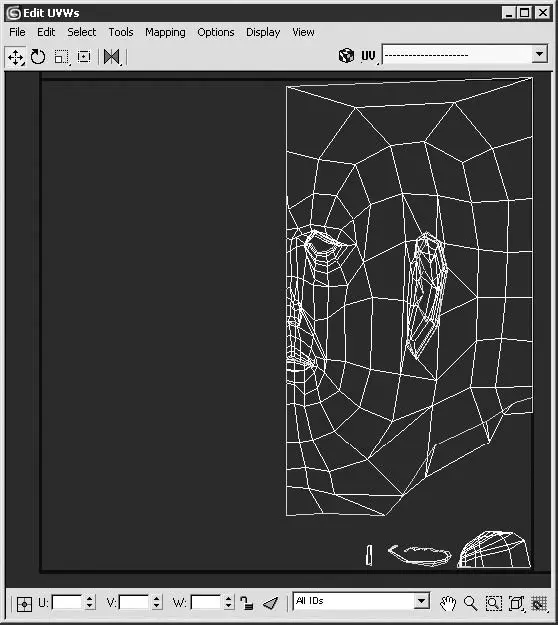

Рис. 14.113.Элементы проекции, размещенные в окне Edit UVWs (Редактирование UVW)

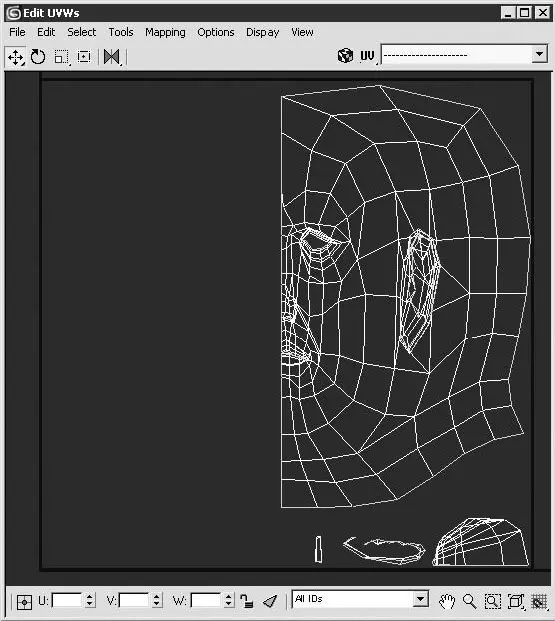

Рис. 14.114.Развертка после редактирования контуров

Далее необходимо переместить вершины внутри проекции, чтобы исключить пересечения сетки проекционных координат. Это делается также при помощи инструмента Move (Переместить).

Прежде чем редактировать отдельные вершины, можно распределить их в пределах контуров проекции. Для этого выполните в окне редактирования команду Tools ► Relax (Сервис ► Ослабить), в результате чего откроется окно Relax Tool (Инструмент ослабления). В этом окне задайте параметру Iterations (Количество итераций) значение, равное 3 (рис. 14.115).
