Владимир Верстак - 3ds Max 2008. Секреты мастерства

1. На вкладке Create (Создание) командной панели щелкните на кнопке Lights (Источники света) и выберите из раскрывающегося списка строку Standard (Стандартный).

2. Нажмите кнопку Target Spot (Направленный с целью) в свитке Object Type (Тип объекта).

3. В одном из окон проекций щелкните в месте предполагаемого размещения источника света и, не отпуская кнопку мыши, переместите указатель в сторону, где должна располагаться цель источника света (рис. 2.27).

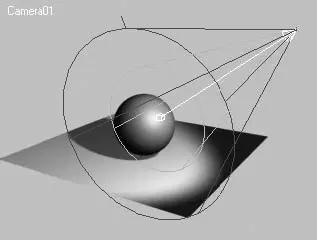

Рис. 2.27.Источник света Target Spot (Направленный с целью)

4. В свитке General Parameters (Общие параметры) установите флажок On (Включить) в области Shadows (Тени), если объекты сцены должны отбрасывать тень.

5. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) при помощи параметра Multiplier (Яркость) укажите значение уровня интенсивности света. Здесь также можно настроить цвет освещения, а в области Decay (Затухание) установить способ и начало ослабления светового потока по мере удаления от источника света.

6. При необходимости укажите в областях Near Attenuation (Затухание вблизи) и Far Attenuation (Затухание вдали) начальную и конечную границы затухания света.

7. В свитке Spotlight Parameters (Параметры прожектора) при помощи параметров HotSpot/Beam (Яркое пятно/луч) и Falloff/Field (Край пятна/область) задайте степень размытия края светового пятна.

8. В свитке Shadow Parameters (Параметры тени) установите значение параметров тени: Color (Цвет) и Dens (Плотность).

В среде 3ds Max используется два вида камер.

■ Target (Направленная) – представляет собой камеру с точкой нацеливания (Target Point), на которую направлен объектив. Камеру и ее цель можно трансформировать независимо, но считается, что камера всегда направлена на цель.

■ Free (Свободная) – аналогична направленной, но не имеет точки нацеливания и представляет собой единичный объект (саму камеру). Она определяет свою цель как находящуюся на произвольном расстоянии вдоль негативной1 локальной оси Z. Ее положение в пространстве настраивается путем вращения.

Исходя из конструкции, направленные камеры стараются сохранять свой вектор (локальную ось Y камеры) выровненным с осью Z мировой2 системы координат. Создание направленных камер в окне проекции Top (Сверху) устанавливает камеру с правильным начальным выравниванием и обеспечивает наиболее предсказуемые результаты. Создание камеры в других окнах проекции, где легко устанавливать камеру, смотрящую вниз или вверх, может привести к непредсказуемым поворотам камеры вокруг своей оси.

Свободная камера имеет локальную систему координат, выровненную с системой координат текущей плоскости конструкции. Линия взгляда свободной камеры направлена вдоль своей отрицательной оси Z, поэтому камера по умолчанию всегда направлена в плоскость конструкции. Например, свободная камера, созданная в окне проекции Top (Сверху), направлена вниз, а свободная камера, созданная в окне проекции Left (Слева), – вправо.

Область, просматриваемая камерой, устанавливается двумя независимыми параметрами камеры: FOV (Field of View) (Поле зрения) и Target Distance (Фокусное расстояние). Они описывают одно и то же свойство камеры, поэтому изменение параметра Field of View (Поле зрения) изменяет параметр Target Distance (Фокусное расстояние), и наоборот. Используйте Field of View (Поле зрения) для кадрирования вида камеры и для обеспечения кинематографических эффектов (например, наезда на объект).

Камеры можно создать двумя способами: преобразованием окна перспективного вида в окно вида из камеры и построением камеры в окне проекции.

В первом случае при активном окне проекции Perspective (Перспектива) выполните команду Views ► Create Camera From View (Вид ► Создать камеру из окна проекции) или нажмите Ctrl+C.

Во втором случае для создания камеры в окне проекции сделайте следующее.

1. На вкладке Create (Создание) командной панели щелкните на кнопке Cameras (Камеры).

2. В свитке Object Type (Тип объекта) нажмите кнопку Target (Направленная). В результате на командной панели появится свиток Parameters (Параметры).

1 Обычно координата X имеет позитивное направление вправо,Y – вверх, а Z – от наблюдателя. Негативная локальная ось – это ось с противоположным направлением вектора.

2 Мировая система координат – это универсальная система для всех объектов сцены, которая является постоянной вне зависимости от того, какое окно проекции активно.

3. Щелкните в точке любого окна проекции для размещения камеры и переместите указатель в направлении предполагаемого размещения точки нацеливания (рис. 2.28).

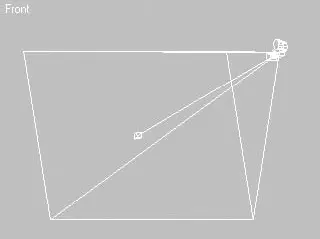

Рис. 2.28.Направленная камера

4. При необходимости настройте параметры камеры в свитке Parameters (Параметры).

Для изменения параметров объектов сцены в среде 3ds Max служит панель Modify (Изменение). Она содержит список модификаторов, позволяет управлять стеком модификаторов и редактировать подобъекты.

Каждый модификатор привносит в моделирование большое количество возможностей. Некоторые модификаторы сложны, другие – просты и служат узкой цели. Успешное использование любого модификатора зависит от знания их возможностей и правильного порядка их применения, который виден в стеке на командной панели. Для достижения максимальной гибкости модификаторы можно применять в сочетании с другими модификаторами. При модификации объекта часто следует определить выборки, оптимизировать результат, улучшить сглаживание и присвоить отображение.

При описании в книге модификаторы организованы в соответствии с тем, каким способом они воздействуют на объект. Это важная особенность, поскольку, например, некоторые модификаторы преобразуют сплайны и фрагменты в каркасы, когда это не требуется.

Модификаторы делятся на WORLD-SPACE MODIFIERS (Модификаторы глобального пространства) и OBJECT-SPACE MODIFIERS (Модификаторы пространства объекта). Модификаторы первой группы, в отличие от второй, при обработке объектов всегда используют пространственную привязку к глобальной системе координат, о чем свидетельствует аббревиатура WSM (World Space Modifiers), включенная в их название.

Все модификаторы программы 3ds Max 2008 сгруппированы по назначению. Существует 16 групп модификаторов, о которых подробно рассказывалось в предыдущей главе.

Многие модификаторы используют Gizmo (Габаритный контейнер) для управления воздействием на объект. Габаритный контейнер появляется при переходе в режим редактирования подобъектов модификатора и отображается в виде специального значка, охватывающего поверхность объекта. Применение габаритного контейнера позволяет дополнительно контролировать модифицируемый объект. Например, смещение габаритного контейнера модификатора UVW Map (UVW-проекция) вызовет смещение текстурных координат объекта, что полезно при наложении текстурных карт.
