Владимир Верстак - 3ds Max 2008. Секреты мастерства

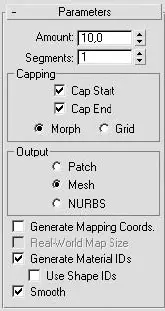

Рис. 2.34.Свиток Parameters (Параметры) модификатора Extrude (Выдавливание)

5. При помощи параметра Amount (Величина) укажите высоту объекта выдавливания (рис. 2.35).

6. Используя параметр Segments (Количество сегментов), увеличьте количество сегментов по высоте, если собираетесь редактировать построенный объект с помощью модификаторов поверхности или на уровне подобъектов, преобразовав тело выдавливания в Editable Mesh (Редактируемая поверхность).

7. При необходимости укажите, должен ли объект выдавливания иметь закрытые верхнее и нижнее основания, установив флажки Cap Start (Замкнутая поверхность в начале) и Cap End (Замкнутая поверхность в конце).

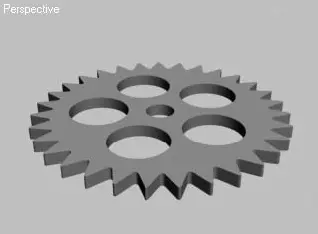

Рис. 2.35.Результат применения модификатора выдавливания

8. Укажите тип выходной поверхности, установив переключатель в соответствующее положение.

Модификатор Bend (Изгиб) используется для создания деформации изгиба трехмерных объектов. Для корректного применения модификатора объект должен иметь достаточное количество разбиений в направлении оси изгиба.

Рассмотрим простой пример применения модификатора Bend (Изгиб) к объекту Cylinder (Цилиндр).

1. В окне проекции Top (Сверху) постройте цилиндр произвольного размера.

2. Параметру Height Segments (Количество сегментов по высоте) задайте значение от 10 до 20 в зависимости от высоты цилиндра.

3. Из раскрывающегося списка модификаторов вкладки Modify (Изменение) командной панели выберите строку Bend (Изгиб). Раскроется свиток Parameters (Параметры) настроек модификатора изгиба (рис. 2.36).

4. При помощи параметра Angle (Угол) задайте значение угла изгиба в градусах.

5. При необходимости измените направление изгиба, задав угол поворота в поле Direction (Направление).

6. Для управления ориентацией деформации изгиба установите переключатель Bend Axis (Ось изгиба) в соответствующее положение: X, Y или Z.

7. В области Limits (Пределы) задайте при необходимости ограничения на действие модификатора в пределах выбранной оси деформации.

8. Для получения дополнительного контроля над деформацией изгиба щелкните на плюсике возле названия модификатора в стеке. В результате появится доступ к габаритному контейнеру Гизмо (строка Gizmo (Габаритный контейнер)) модификатора и его центру (Center (Центр)).

На рис. 2.37 показаны два варианта применения модификатора Bend (Изгиб).

Рис. 2.36.Свиток Parameters (Параметры) модификатора Bend (Изгиб)

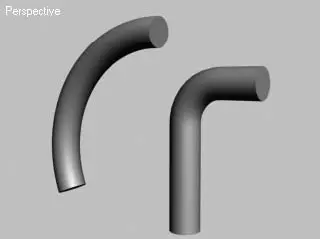

Рис. 2.37.Цилиндр после применения модификатора Bend (Изгиб) со значением угла изгиба 90° ( слева ) и его копия с ограничением области воздействия и центром модификатора, передвинутым вверх ( справа )

Модификатор Twist (Скручивание) применяется для создания деформации скручивания. Чаще всего он используется при конструировании витых спиралевидных моделей: веревок, сверл, резьбы, кованых решеток, ювелирных украшений и т. п. (рис. 2.38). Для корректного применения модификатора объект должен иметь достаточное количество разбиений в направлении оси изгиба.

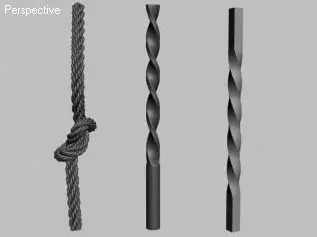

Рис. 2.38.Объекты, созданные при помощи модификатора Twist (Скручивание)

Рассмотрим простой пример применения модификатора Twist (Скручивание).

1. В окне проекции Top (Сверху) постройте объект Box (Параллелепипед), длина и ширина которого равны 5 мм, а высота – 150 мм. В поле Height Segs (Количество сегментов по высоте) укажите значение, равное 100.

2. Из раскрывающегося списка модификаторов вкладки Modify (Изменение) командной панели выберите строку Twist (Скручивание). Появится свиток Parameters (Параметры) настроек модификатора скручивания (рис. 2.39).

3. Укажите при помощи параметра Angle (Угол) величину угла скручивания в градусах.

4. При необходимости установите координатную ось, отличную от Z, которая принята по умолчанию.

5. В области Limits (Пределы) задайте при необходимости ограничения на действие модификатора в пределах выбранной оси деформации.

6. Для получения дополнительного контроля над деформацией скручивания щелкните на плюсике рядом с названием модификатора в стеке. В результате появится доступ к габаритному контейнеру Гизмо (строка Gizmo (Габаритный контейнер)) модификатора и его центру (Center (Центр)).

На рис. 2.40, слева показан параллелепипед после применения модификатора Twist (Скручивание) с установленными ограничениями области действия модификатора и его копия (рис. 2.40, справа ), к которой дополнительно был применен модификатор Bend (Изгиб) с величиной угла изгиба, равной 360°.

Рис. 2.39.Свиток Parameters (Параметры) настроек модификатора Twist (Скручивание)

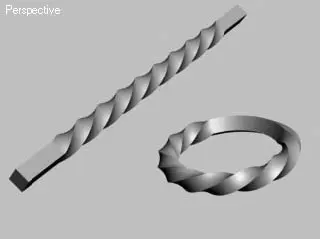

Рис. 2.40.Параллелепипед после применения модификатора Twist (Скручивание) ( слева ) и его копия, к которой дополнительно применен модификатор Bend (Изгиб) ( справа )

Модификатор Edit Mesh (Редактирование поверхности) является одним из ключевых инструментов редактирования геометрии, без которого трудно представить моделирование объектов сложной формы. Кроме непосредственного редактирования, его можно использовать для выделения сеток или их подобъектов с целью применения различных модификаторов.

Рассмотрим пример создания модели яблока при помощи модификатора Edit Mesh (Редактирование поверхности).

1. В окне проекции Top (Сверху) постройте объект Sphere (Сфера) с радиусом, равным 45.

2. Из раскрывающегося списка модификаторов вкладки Modify (Изменение) командной панели выберите строку Edit Mesh (Редактирование поверхности).

3. В свитке Selection (Выделение) перейдите в режим редактирования вершин, щелкнув на кнопке Vertex (Вершина).

4. В окне проекции Perspective (Перспектива) выделите верхнюю вершину сферы.

5. Разверните свиток Soft Selection (Плавное выделение) и укажите значения параметров плавного выделения, как показано на рис. 2.41 (при этом дополнительно должны быть выделены цветом три ряда вокруг верхней точки сферы).

6. Щелкните на кнопке Select and Move (Выделить и переместить), расположенной на панели инструментов, и в окне проекции Front (Спереди) переместите выделенную вершину немного вниз (рис. 2.42), сформировав углубление в месте крепления хвостика яблока.
