•Bottom (Низ) – задает нижнюю границу слоя тумана;

•Density (Плотность) – определяет плотность тумана;

•Horizon Noise (Шум горизонта) – добавляет шум в туман на линии горизонта, что повышает реалистичность эффекта;

•Size (Размер) – задает значение коэффициента масштаба для области шума;

•Falloff (Спад) – позволяет переключаться между тремя параметрами затухания плотности тумана: Top (Сверху), Bottom (Снизу) и None (Отсутствует);

•Angle (Угол) – устанавливает угол действия области шума над линией горизонта;

•Phase (Фаза) – позволяет анимировать область шума.

Эффект Volume Light (Объемный свет) имитирует прохождение светового луча в непрозрачной атмосфере (туман, дым, пыль и т. п.).

Параметры данного эффекта появляются в свитке Volume Light Parameters (Параметры объемного света) (рис. 5.13) после добавления этого эффекта в список Effects (Эффекты) свитка Atmosphere (Атмосфера) окна Environment and Effects (Окружающая среда и эффекты).

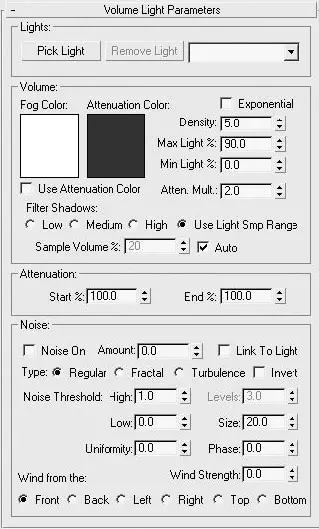

Рис. 5.13.Свиток Volume Light Parameters (Параметры объемного света)

С помощью свитка Volume Light Parameters (Параметры объемного света) можно настроить параметры в следующих областях.

■ Lights (Источники света) позволяет выбрать источник света (кнопка Pick Light (Указать источник света)) либо удалить его из списка (кнопка Remove Light (Удалить источник света)).

■ Volume (Объем) управляет характеристиками светового луча:

•Fog Color (Цвет тумана) и Attenuation Color (Цвет затухания) – образцы цвета, позволяющие задавать основной цвет светового луча и цвет, на который он будет изменяться по мере удаления от источника света;

•Exponential (Экспоненциально) – экспоненциально увеличивает плотность тумана по мере удаления от источника света;

•Density (Плотность) – управляет плотностью тумана;

•Max Light (Максимальная яркость) – ограничивает максимальную яркость тумана, нарастающую по мере удаления от источника света;

•Min Light (Минимальная яркость) – определяет настройки уровня подсветки;

•Atten. Mult. (Усилитель затухания) – управляет эффектом затухания цвета;

•Filter Shadows (Фильтрация теней) – позволяет улучшить качество визуализации объемного света за счет повышения количества отсчетов в выборке; может принимать одно из четырех положений: Low (Низкое), Medium (Среднее), High (Высокое) и Use Light Smp Range (Использовать область усреднения источника света).

■ Attenuation (Затухание) содержит два счетчика, позволяющие задавать Start (Начальная) и End (Конечная) границы затухания эффекта (значения базируются на границах ближней и дальней зон источника света).

■ Noise (Шум) позволяет настраивать режим шума в луче света:

•Noise On (Включить шум) – включает/выключает эффект шума;

•Amount (Величина) – процентное отношение шума в составе тумана (может принимать значения от 0 (отсутствие шума) до 1 (максимальный шум));

•Link To Light (Связать с источником) – связывает эффект шума с системой координат источника света;

•Type (Тип) – позволяет выбрать один из трех типов шума: Regular (Повторяющийся), Fractal (Фрактальный) или Turbulence (Турбулентный);

•Invert (Инвертировать) – установка флажка позволяет инвертировать эффект шума;

•Noise Threshold (Порог уровня шума) – отвечает за определение нижней (Low (Нижнее значение)) и верхней (High (Верхнее значение)) границ шума;

•Uniformity (Однородность) – управляет однородностью тумана;

•Levels (Уровни) – задает количество итераций алгоритма шума;

•Size (Размер) – определяет размер клубов тумана или дыма;

•Phase (Фаза) – при анимации позволяет управлять скоростью изменения шума;

•Wind Strength (Сила ветра) – задает силу ветра;

•Wind from the: (Ветер с:) – позволяет выбрать одно из шести направлений ветра.

По своим параметрам Volume Fog (Объемный туман) во многом напоминает объемный свет. Настройки этого эффекта находятся в свитке Volume Fog Parameters (Параметры объемного тумана) (рис. 5.14).

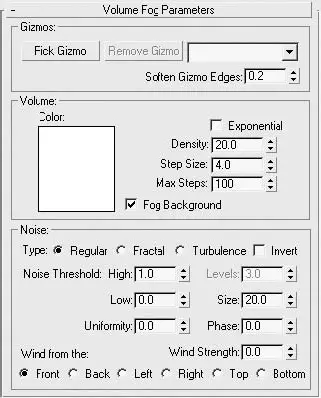

Рис. 5.14.Свиток Volume Fog Parameters (Параметры объемного тумана)

Свиток Volume Fog Parameters (Параметры объемного тумана) позволяет настроить параметры в следующих областях.

■ Gizmos (Габаритные контейнеры) – предоставляет возможность выбрать габаритный контейнер (кнопка Pick Gizmo (Указать контейнер)) либо удалить его из списка (кнопка Remove Gizmo (Удалить контейнер)). Soften Gizmo Edges (Сглаженные края габаритного контейнера) – счетчик в диапазоне от 0 до 1, позволяющий задавать размытость краев эффекта тумана. Не рекомендуется использовать в качестве значения 0, так как это может стать причиной жестких, ступенчатых краев.

■ Volume (Объем) – позволяет настраивать параметры Color (Цвет), Exponential (Экспоненциально) и Density (Плотность), аналогичные настройкам объемного света. Кроме того, данная область содержит такие параметры:

•Step Size (Размер шага) – позволяет управлять степенью неоднородности тумана;

•Max Steps (Максимальное количество шагов) – ограничивает количество просчетов выборки тумана;

•Fog Background (Туман фона) – позволяет применять эффект тумана к фоновому изображению.

■ Noise (Шум) по своим параметрам практически аналогична рассмотренной выше области для объемного света.

Оптические эффекты выступают как часть процесса визуализации, позволяя повысить реалистичность трехмерных сцен. Доступ к группе оптических эффектов можно получить при помощи вкладки Effects (Эффекты) окна Environment and Effects (Окружающая среда и эффекты) (рис. 5.15).

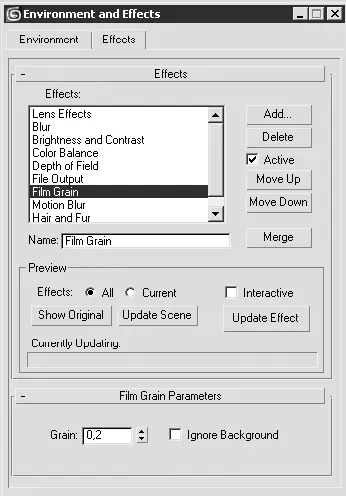

Рис. 5.15.Вкладка Effects (Эффекты) окна Environment and Effects (Окружающая среда и эффекты)

Для выбора оптических эффектов и настройки их параметров в свитке Effects (Эффекты) выполните следующие действия.

1. Щелкните на кнопке Add (Добавить). В результате откроется окно диалога Add Effect (Добавить эффект), в котором можно выбрать один из следующих эффектов: Hair and Fur (Волосы и мех), Lens Effects (Эффекты линзы), Blur (Размытие), Brightness and Contrast (Яркость и контраст), Color Balance (Цветовой баланс), Depth of Field (Глубина резкости), File Output (Вывод в файл), Film Grain (Зернистость) и Motion Blur (Размытие движения).

2. В окне Add Effect (Добавить эффект) выберите из списка тип требуемого эффекта и щелкните на кнопке OK для подтверждения выбора. В результате указанный эффект добавится в список Effects (Эффекты). При необходимости добавьте таким же образом другие эффекты.
