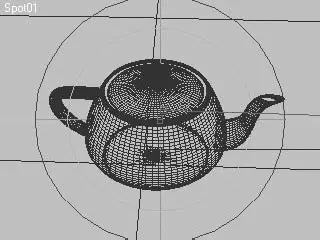

Рис. 7.13.Вид со стороны источника света Spot01

Далее нужно исключить из визуализации все объекты, которые не будут отбрасывать тень. Сцена содержит всего два геометрических объекта: Plane (Плоскость) и Teapot (Чайник), но их может быть гораздо больше. Чтобы исключить объект из визуализации, выполните следующие действия.

1. Щелкните на нужном объекте правой кнопкой мыши.

2. В появившемся контекстном меню выберите пункт Object Properties (Свойства объекта). В результате откроется одноименное окно.

3. Снимите флажок Renderable (Визуализируемый) в области Rendering Control (Управление визуализацией).

4. Щелкните на кнопке OK для подтверждения выполненных изменений.

СОВЕТ

Можно исключить объекты из визуализации и другим способом. Для этого выделите все «ненужные» геометрические объекты и щелкните на них правой кнопкой мыши. В появившемся контекстном меню выберите пункт Hide Selection (Спрятать выделенное).

Визуализируйте стандартными средствами вид из окна, в котором установлен источник света, с типовым значением разрешающей способности 800 х 600. После этого сохраните изображение в формате, поддерживающем альфа-канал (например, TIFF).

Откройте сохраненный файл в программе растровой графики, допустим Adobe Photoshop, и, выделив альфа-канал, залейте его белым цветом. Если фон не черного цвета, то инвертируйте выделение и залейте все остальное черным цветом (то есть объекты сцены должны быть белыми, а фон черным, как показано на рис. 7.14).

Как только вы это сделаете, можно переходить к созданию размытых краев в изображении. Это можно сделать разными способами, например воспользоваться программой Photoshop, где применить для выделения градиентную маску, а затем использовать фильтр размытия по Гауссу. Важно, чтобы по мере удаления от основания объекта (от плоскости, на которой чайник стоит и на которую будет отбрасывать тень) размытие становилось более заметным (рис. 7.15).

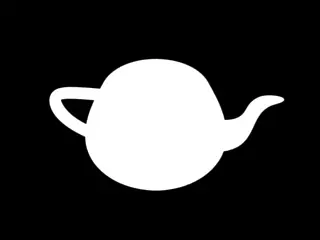

Рис. 7.14.Карта теней на начальном этапе

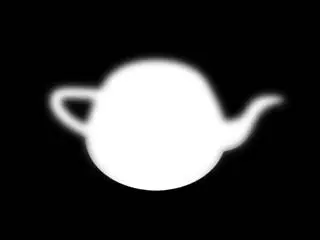

Рис. 7.15.Законченная карта теней

Как только размытие будет готово, сохраните его в любом удобном для вас формате и продолжите работу в 3ds Max.

Вернувшись в программу, нужно клонировать источник света, благодаря которому образуется тень (в данном случае это ключевой свет). Для этого выполните следующие действия.

1. Выделите источник света, который необходимо клонировать.

2. Выполните команду Edit ► Clone (Правка ► Клонирование) и в появившемся окне Clone Options (Параметры клонирования) выберите тип создаваемых при дублировании объектов, установив переключатель в положение Copy (Независимая копия объекта).

3. В окне Clone Options (Параметры клонирования) также задайте объекту значимое имя, чтобы впоследствии было легче выбирать его из списка, например shadow.

После этого активизируйте источник света (если он до сих пор не выбран) и разверните свиток Advanced Effects (Дополнительные эффекты), где в качестве Projector Map (Карта прожектора) выберите вашу карту тени (рис. 7.16).

В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) установите отрицательное значение параметра Multiplier (Яркость) (у меня эта величина равна –1,25). Исключите из освещения чайник (чтобы тень ложилась не на него, а только на плоскость). Для этого щелкните в свитке General Parameters (Общие параметры) на кнопке Exclude (Исключение) и в появившемся окне Exclude/Include (Исключение/включение) исключите чайник из визуализации (рис. 7.17).

Рис. 7.16.Свиток Advanced Effects (Дополнительные эффекты) для карты теней

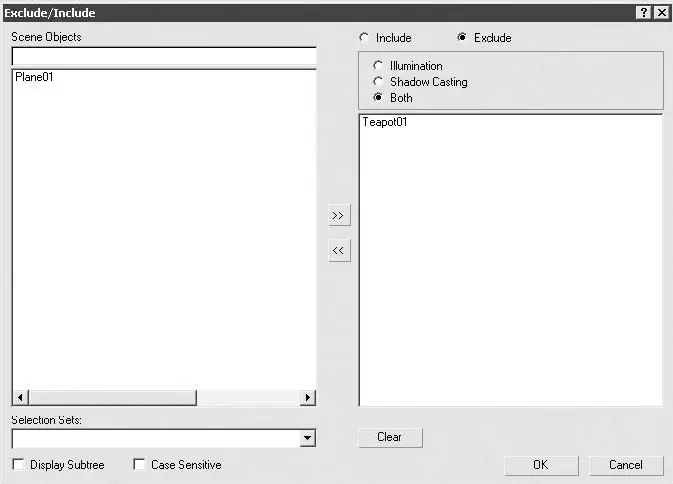

Рис. 7.17.Окно Exclude/Include (Исключение/включение) с исключенным из освещения чайником

Теперь можно выполнить финальную визуализацию сцены (рис. 7.18).

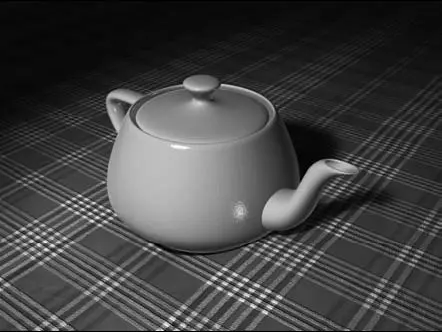

Рис. 7.18.Результат финальной визуализации сцены

Конечно, кроме достоинств, этот метод имеет и недостатки, один из которых – невозможность формирования падающих на объект теней от самого себя (как в данном случае с ручкой крышки). Однако часто можно добиться великолепных результатов при минимальных затратах сил, времени и компьютерных ресурсов.

ПРИМЕЧАНИЕ

В папке Examples\Глава 07\Base_light прилагаемого к книге DVD находится файл сцены данного упражнения, который называется Base_light.max.

Если вы решили создать заставку в стиле «Звездных войн» или нестандартно анимировать надпись, то вам не обойтись без такого эффекта, как луч лазера. В этом небольшом упражнении мы научимся создавать такой луч простыми средствами 3ds Max.

Начнем с моделирования объектов сцены. Для этого постройте в начале координат примитив Teapot (Чайник), выбрав его из главного меню Create ► Standard Primitives ► Teapot (Создать ► Простые примитивы ► Чайник) с параметрами, показанными на рис. 7.19.

Излучение лазера можно представить в виде плотного луча направленного света, поэтому для его имитации как нельзя лучше подойдет направленный источник света с цилиндрическим излучением – Target Direct (Нацеленный направленный источник света).

СОВЕТ

Вторым возможным вариантом создания такого луча может служить примитив Cylinder (Цилиндр), которому необходимо присвоить соответствующий материал.

Для построения источника света, имитирующего луч, произведите следующие действия.

1. Выполните команду главного меню Create ► Lights ► Standard Lights ► Target Directional (Создать ► Источники света ► Стандартные источники света ► Нацеленный направленный).

2. Постройте в окне проекции Top (Cверху) источник света таким образом, чтобы луч проходил через примитив Teapot (Чайник). Сразу подкорректируйте положение источника света и его цели и в других окнах проекций.

3. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) задайте параметру Multiplier (Усилитель) значение 5, а цвет луча сделайте ярко-красным (Red (Красный) – 255; Green (Зеленый) – 0; Blue (Синий) – 0) (рис. 7.20).

Рис. 7.19.Свиток Parameters (Параметры) настроек примитива Teapot (Чайник)

Рис. 7.20.Свиток Intensity/Color/Attenuation (Интенсивность/цвет/затухание) с настройками для источника света
