Владимир Верстак - 3ds Max 2008. Секреты мастерства

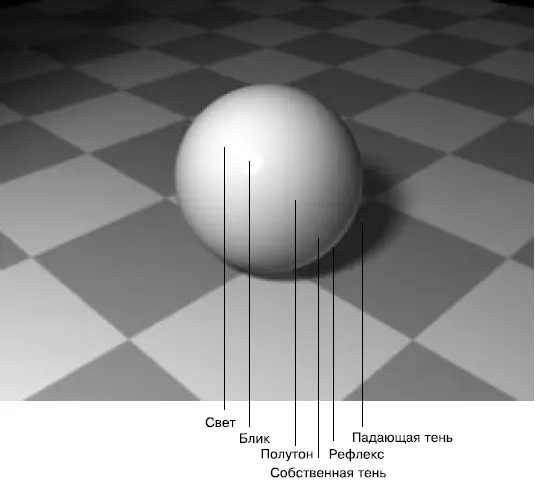

Рис. 7.1.Градации светотени

В природе каждый объемный предмет определенного цвета ограничивается кривыми или плоскими поверхностями, которые при освещении попадают в разные световые и цветовые условия. Лучи света, падая на различные поверхности предметов, освещают их неравномерно, отчего поверхности выглядят различными по тону и цвету. Одни части поверхности получают больше света, другие – меньше. Степень освещенности предмета изменяется прежде всего в зависимости от расстояния до источника света: чем ближе находится источник света, тем сильнее освещение.

Степень освещенности поверхности зависит от угла падения лучей света на поверхность, а также от фактуры и цвета самой поверхности. Гладкая, полированная поверхность лучше отражает свет, чем шероховатая или матовая. Поверхность темного цвета поглощает больше света, чем светлая. На очень темных и на очень светлых поверхностях светотеневые градации видны плохо, так как глаз не способен различать переходы слишком слабых (рис. 7.2) или сильных (рис. 7.3) световых оттенков.

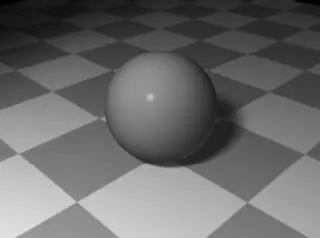

Рис. 7.2.Затемненная поверхность предмета

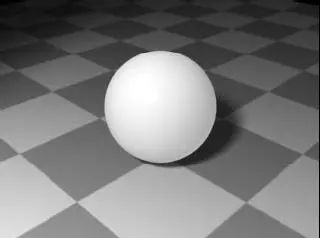

Рис. 7.3.Засвеченная поверхность предмета

Задача разработчика трехмерной графики состоит в том, чтобы найти правильное соотношение световых фаз за счет настроек и расположения источников света в пространстве виртуальной сцены, а также использования ее общей освещенности и создания эффекта глобального освещения.

На предметах со сложным рельефом или орнаментом наиболее ясно детали видны в полутени, в тени их четкость понижена. Собственная тень всегда в той или иной степени подсвечена светом, отраженным от других предметов. Падающая тень не имеет резких разграничений с собственной тенью. Тональности их сближены, контуры основания предмета сливаются с горизонтальной плоскостью. Чем ближе к предмету падающая тень, тем она темнее. Такая закономерность сохраняется на переднем плане. Внутри и на дальнем плане тень высветляется рефлексами от окружения (рис. 7.4).

Рефлексы не только высветляют тени, но также придают им свой цветовой оттенок. Свет, полутень, тень имеют на поверхности предмета определенное местоположение, а блик – нет, так как зависит не только от направления источника света, но и от местоположения камеры (точки в пространстве, с которой мы видим предмет). На предметах с блестящими (глянцевыми) поверхностями блики и рефлексы ярче и определеннее по своим границам, чем на матовых и шероховатых. Форма и цвет их находятся в прямой зависимости от формы и цвета прямого или отраженного источника света.

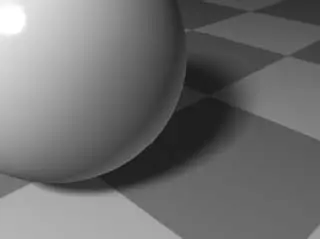

Рис. 7.4.Падающая тень

Чтобы лучше понять принцип действия источников света, создайте сцену. Используйте для этого простые примитивы Plane (Плоскость) и Teapot (Чайник). Расположите камеру и источники света так, как показано на рис. 7.5 и 7.6.

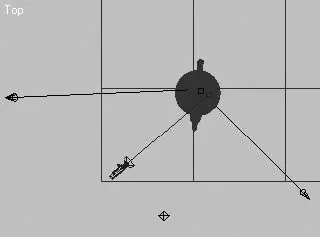

Рис. 7.5.Вид сцены в окне проекции Top (Cверху)

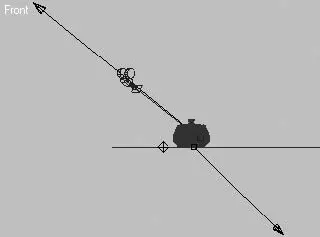

Рис. 7.6.Вид сцены в окне проекции Front (Спереди)

Рассмотрим более подробно процесс создания сцены, с которой вы будете работать в дальнейшем.

Последовательность создания любой сцены приблизительно такова: сначала создаются объекты, затем располагается и настраивается камера, и только после этого ставится свет.

Прежде всего создадим плоскость, на которой будет располагаться чайник. Для этого выполните команду Create ► Standard Primitives ► Plane (Создать ► Простые примитивы ► Плоскость) главного меню и в окне проекции Top (Сверху) постройте плоскость произвольного размера.

Для создания примитива Teapot (Чайник) выполните команду Create ► Standard Primitives ► Teapot (Создание ► Простые примитивы ► Чайник). В данном случае размер и плотность сетки чайника не имеют значения. Единственное требование – чтобы он располагался на плоскости и был сопоставим с ней по размерам.

СОВЕТ

Возможно, вам будет удобнее использовать для создания объекта вкладку Create (Создание) командной панели.

Камера создается аналогичным способом. Выполните команду Create ► Cameras ► Target Camera (Создание ► Камеры ► Направленная камера). После того как построен объект и в сцене установлена камера, направленная на объект-чайник, можно переходить к созданию источников света.

Прежде чем создавать источники света, нужно отметить, что освещение сцены зависит также от настроек подсветки в окне Environment and Effects (Окружающая среда и эффекты), которые равномерно распределяют начальный уровень освещенности всех объектов.

Начинать расстановку источников света в сцене следует с основного освещения, то есть с ключевого. Примерно 80 % сцены будет освещено именно этим источником света, поэтому необходимо правильно расположить его в сцене. Он должен в целом освещать всю сцену (или нужную часть). Такой источник света не должен быть слишком ярким, чтобы не засветить предметы, или темным, иначе исчезнет объем в визуализированном изображении. На рис. 7.7 показано, что получилось у меня после визуализации сцены с одним ключевым источником света. В данном случае я использовал Target Spot (Направленный с целью) с затуханием, чтобы оттенить задний план, на котором ничего нет (если бы в глубине сцены присутствовали другие объекты, то необходимо было бы их показать, увеличив световое пятно). Для его построения выполните команду Create ► Lights ► Standard Lights ► Target Spotlight (Создание ► Источники света ► Стандартные источники света ► Направленный с целью).

Первое, что бросается в глаза при взгляде на готовое изображение, – отсутствие падающей тени, непонятное положение чайника в пространстве (он то ли стоит на плоскости, то ли висит в воздухе).

Активизируйте в настройках источника света тень. Для этого в области Shadows (Тени) свитка General Parameters (Общие параметры) настроек источника света в нижней части командной панели установите флажок On (Включить). Это позволит источнику света генерировать простые тени от объектов сцены (рис. 7.8).

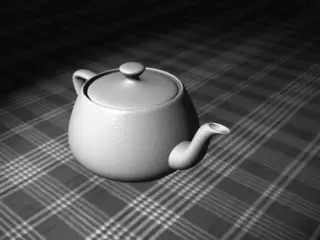

Рис. 7.7.Сцена, освещенная ключевым источником света
