2. В окне проекции Top (Cверху) разместите построенный источник света так, чтобы он находился внутри комнаты на небольшом расстоянии от оконного проема.

3. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) настроек свободного источника задайте параметру Multiplier (Усилитель) значение 0,6. В свитке Advanced Effects (Дополнительные эффекты) установите флажок Ambient Only (Только подсветка).

4. В свитке Spotlight Parameters (Параметры прожектора) установите переключатель в положение Rectangle (Прямоугольник), а параметру Aspect (Пропорции) задайте значение 0,71 (рис. 7.41).

5. Параметрам Hotspot/Beam (Яркое пятно/луч) и Falloff/Field (Край пятна/область) задайте такие значения, чтобы освещение простенков начиналось от угла, не затрагивая стен кухни. В моем случае это 144,5 и 147,4 соответственно. В вашем случае могут быть несколько иные значения, которые зависят от удаленности источника света от оконного проема, на который он светит.

6. В свитке General Parameters (Общие параметры) щелкните на кнопке Exclude (Исключение) и в открывшемся окне Exclude/Include (Исключение/включение) выберите из списка, расположенного слева, объект curtains (Шторы). Щелкните на кнопке >> для перемещения его в список объектов, на которые не должен влиять источник света.

Размещенный в окнах проекций и настроенный источник света Fspot01 должен выглядеть, как показано на рис. 7.42.

Рис. 7.41.Свиток Spotlight Parameters (Параметры прожектора) с настройками нацеленного источника света

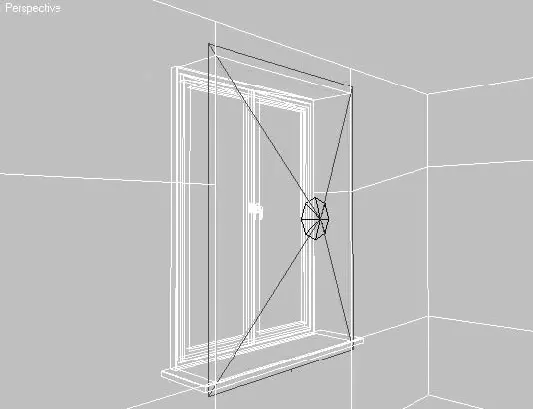

Рис. 7.42.Расположение источника света Fspot01 в окне проекции Perspective (Перспектива)

Если сейчас выполнить тестовую визуализацию, можно обратить внимание на то, что не только простенки приобрели соответствующее освещение, но и оконная рама стала белого цвета, то есть пересвечена. Исправить положение поможет создание источника света с отрицательным значением параметра Multiplier (Усилитель). В данном случае оптимальным будет использование источника света с параллельными лучами, чтобы освещение по всей поверхности оконной рамы оставалось равномерным. Для построения такого источника света сделайте следующее.

1. Выполните команду Create ► Lights ► Standard Lights ► Directional (Создать ► Источники света ► Стандартные источники света ► Направленный источник света) и в окне проекции Right (Cправа) щелкните кнопкой мыши в середине оконного проема (в месте расположения светильника Fspot01).

2. В окне проекции Top (Cверху) переместите источник света по оси X так, чтобы он занял свое положение в середине оконного проема.

3. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) задайте параметру Multiplier (Усилитель) значение, равное -0,45.

4. В свитке Directional Parameters (Параметры прожектора) установите переключатель в положение Rectangle (Прямоугольник), а параметру Aspect (Пропорции) задайте такое же значение, как и для предыдущего светильника, – 0,71. Настройте также значения параметров Hotspot/Beam (Яркое пятно/луч) и Falloff/ Field (Край пятна/область) таким образом, чтобы светильник охватывал всю поверхность оконной рамы. В моем случае эти значения равны 670 и 720 соответственно.

Выполните тестовую визуализацию и оцените результат настроек источников света для освещения окна (рис. 7.43).

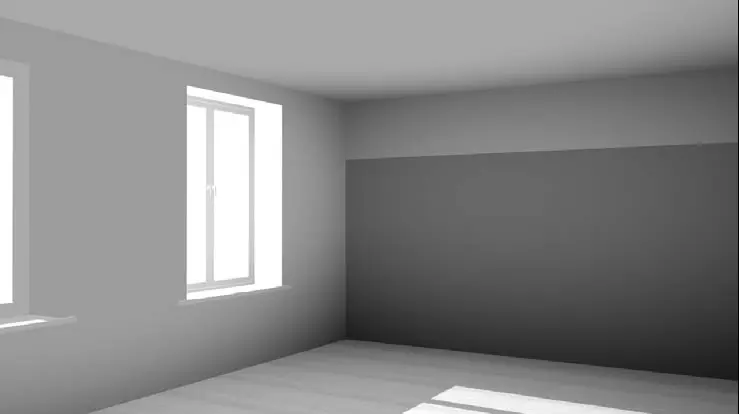

Рис. 7.43.Визуализация вида из камеры с установленными светильниками для дальнего окна

Если все сделано правильно, то можно переходить к созданию источника света, который будет играть роль засветки потолка от окна.

ПРИМЕЧАНИЕ

Для большего контроля над созданием и настройкой светового пятна на потолке последний был выделен в отдельный объект, что позволило освещать эту область модели независимо от других объектов.

Если вы когда-нибудь рассматривали потолок своей квартиры в солнечный день, то могли обратить внимание, что свет от окна распределяется в виде трапеции и затухает по мере удаления в глубь комнаты. Такой эффект может создать нацеленный источник света. Для его построения сделайте следующее.

1. Выполните команду Create ► Lights ► Standard Lights ► Target Spotlight (Создать ► Источники света ► Стандартные источники света ► Направленный с целью), в окне проекции Top (Сверху) щелкните кнопкой мыши с внешней стороны оконного проема и, переместив указатель мыши по другую сторону окна в помещение кухни, щелкните еще раз для создания цели.

2. Расположите построенный источник света и его цель в окне проекции Front (Спереди) так, чтобы он светил через оконный проем на потолок (рис. 7.44).

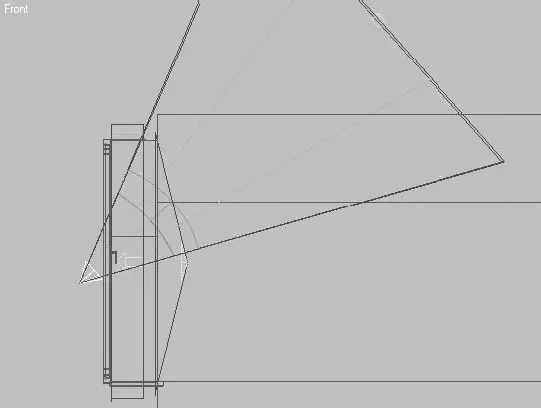

Рис. 7.44.Расположение источника света, направленного на потолок

3. В свитке Intensity/Color/Attenuation (Интенсивность/цвет/затухание) задайте параметру Multiplier (Усилитель) значение 0,75. В области Decay (Ослабление) выберите из списка Type (Тип) строку Inverse (Обратное), а параметру Start (Начало) задайте значение, равное 900. Таким образом, по мере удаления от источника света освещенность потолка будет ослабевать. Кроме того, для источника света можно выбрать светло-голубой цвет, что соответствует дневному свету в яркий солнечный день.

4. В свитке Spotlight Parameters (Параметры прожектора) установите переключатель в положение Rectangle (Прямоугольник), а параметру Aspect (Пропорции) задайте значение, равное 0,78. Для параметров Hotspot/Beam (Яркое пятно/луч) и Falloff/Field (Край пятна/область) выберите такие значения, чтобы освещение потолка начиналось недалеко от места пересечения его со стеной и, расширяясь, уходило в глубь комнаты. В окне проекции Top (Cверху) границы светового пятна должны определять угол распространения света, начиная от оконного проема. В моем случае эти значения равны 30 и 65 соответственно.

ПРИМЕЧАНИЕ

Обычно значения затухания света и светового пятна подбираются опытным путем в зависимости от положения и поворота источника света в пространстве, а также от расстояния до объекта, на который он светит.

5. В свитке General Parameters (Общие параметры) щелкните на кнопке Exclude (Исключение) и в открывшемся окне Exclude/Include (Исключение/включение) выберите из списка, расположенного слева, объекты Carniz (Карниз) и Ceiling (Потолок). Щелкните на кнопке >> для перемещения этих объектов в правый список. Здесь также установите переключатель в положение Include (Включить) для использования этих объектов в освещении. Все остальные объекты сцены будут игнорироваться.

6. В области Shadows (Тени) свитка General Parameters (Общие параметры) настроек источника света установите флажок On (Включить) и выберите из раскрывающегося списка строку Shadow Map (Карта тени).
