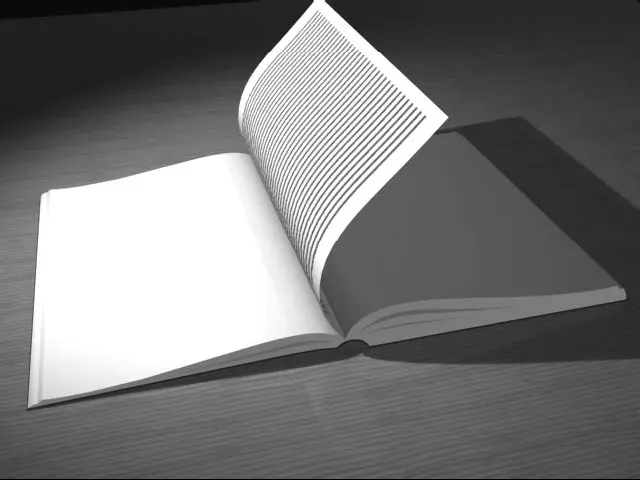

Рис. 8.26.Анимированный лист книги

ПРИМЕЧАНИЕ

Если у вас возникли трудности с настройкой анимации, вы можете обратиться к файлу сцены book_var01.max, расположенному в папке Examples\Глава 08\Book прилагаемого DVD. В папке Video\Глава 08 находится готовая анимация book.avi.

В предыдущем примере для контроля формы объекта и его положения в пространстве использовались управляющие вершины. Рассмотрим другой способ анимации страниц книги: при помощи лофт-поверхности. Для продолжения работы выполните одно из трех действий:

■ выделите анимированный лист и, используя команду Hide Selection (Спрятать выделенное) контекстного меню, спрячьте его;

■ удалите анимированный лист из сцены;

■ загрузите начальную сцену из файла bookstart.max, находящегося в папке Examples\Глава 08\Воок прилагаемого DVD.

Для создания анимированной страницы нам понадобится построить лофт-поверхность по четырем управляющим кривым. Для этого сделайте следующее.

1. Щелкните на кнопке Shapes (Формы) вкладки Create (Создание) командной панели и выберите из раскрывающегося списка строку NURBS Curves (NURBS-кривые).

2. Нажмите кнопку CV Curve (CV-кривая) для выбора типа кривой.

3. Перейдите в окно проекции Top (Сверху), щелкните в верхнем углу книги, вертикально переместите указатель до нижнего края и щелкните еще раз для построения второй точки кривой. Нажмите правую кнопку мыши для завершения построения.

СОВЕТ

Чтобы создать контрольные вершины, расположенные строго в вертикальной или горизонтальной плоскости, при построении нажмите и удерживайте клавишу Shift.

4. Копируйте созданную кривую, выполнив команду Edit ► Clone (Правка ► Клонирование), и в появившемся окне Clone Options (Параметры клонирования) установите переключатель в положение Copy (Независимая копия объекта).

5. Повторите описанные в п. 4 действия два раза для создания третьей и четвертой копий кривой. После этого разместите построенные кривые так, чтобы первая кривая находилась в области корешка книги, а остальные приблизительно соответствовали положению строящейся страницы (рис. 8.27).

Теперь необходимо создать NURBS-поверхность. Для этого выделите в окне проекции Perspective (Перспектива) первую кривую и в свитке General (Общие)

щелкните на кнопке NURBS Creation Toolbox (Инструменты создания NURBS-объектов)

для вызова плавающей панели NURBS с инструментами создания кривых и поверхностей. На плавающей панели NURBS нажмите кнопку Create U Loft Surface (Создать поверхность методом U-лофтинга) (рис. 8.28), после чего указатель примет соответствующий вид.

Рис. 8.27.Положение кривых перед построением поверхности

Рис. 8.28.Плавающая панель NURBS с нажатой кнопкой Create U Loft Surface (Создать поверхность методом U-лофтинга)

Подведите указатель мыши к первой кривой (расположенной в районе корешка), в результате чего она подсветится цветом, и щелкните на ней. Затем щелкните на соседней кривой. В результате этих действий между первой и второй кривой образуется поверхность.

ВНИМАНИЕ

В отличие от объектов другого типа, на уровне редактирования подобъектов для NURBS-объектов при анимации блокируется кнопка выбора центра трансформации. По этой причине важным фактором является последовательность выделения кривых. Дело в том, что первая выделенная кривая в нашем случае будет являться одновременно осью вращения и для объекта, и для его подобъектов.

Продолжите выделение оставшихся двух кривых и создание поверхности страницы, образованной всеми кривыми. После завершения построения щелкните на окне проекции правой кнопкой мыши. Теперь можно окончательно отредактировать положение кривых в пространстве. Для этого перейдите на уровень редактирования подобъектов Curve (Кривая) выделенного объекта. В окне проекции Front (Спереди) передвиньте кривые так, чтобы поверхность листа приняла более естественный вид и при этом не пересекалась со статичной геометрией (рис. 8.29).

Все подготовительные действия выполнены – можно приступать к анимации. Передвиньте ползунок шкалы анимации на 60 кадр. Щелкните на кнопке Auto Key (Автоключ). Перейдите на уровень редактирования подобъектов Curve (Кривая) и в окне проекции Front (Спереди) выделите вторую управляющую кривую (в активном состоянии все кривые будут обозначены кружками). Нажмите кнопку Select and Rotate (Выделить и повернуть)

на панели инструментов и выберите из раскрывающегося списка Reference Coordinate System (Система координат) пункт Local (Локально) (рис. 8.30).

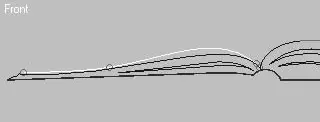

Рис. 8.29.Расположение управляющих кривых в окне проекции Front (Спереди)

Рис. 8.30.Раскрывающийся список Reference Coordinate System (Система координат)

Поворачивая манипулятор против часовой стрелки, разверните управляющую кривую в левую сторону. Проделайте те же действия для оставшихся двух кривых. Не выключая запись ключей анимации, при необходимости отредактируйте положение управляющих кривых в пространстве относительно левой стороны книги (рис. 8.31).

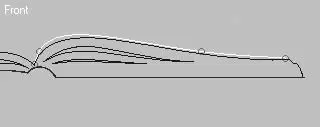

Рис. 8.31.Положение управляющих кривых на левой стороне книги

Подводя итоги выполненной анимации листа книги, можно заметить, что второй способ более простой и легкоуправляемый. В общем случае для такой анимации достаточно трех управляющих кривых и создания ключей анимации в первом и последнем кадрах анимации, а небольшое изменение кривой трансформации поворота в Curve Editor (Редактор кривых) позволяет получить реалистичное движение листа при минимальных трудозатратах.

ПРИМЕЧАНИЕ

Файл урока с настройками анимации book_var02.max находится на прилагаемом DVD в папке Examples\Глава 08\Book.

В предыдущем разделе мы рассмотрели два варианта анимации страниц книги. А что если пойти дальше и смоделировать процесс письма шариковой ручкой?

А может быть, вспомнить время, когда наши родители, дедушки и бабушки писали перьевыми ручками, аккуратно выводя ровным почерком слово за словом? С точки зрения моделирования и анимации такой текст более сложный, но вместе с тем и более интересный.
