Дж. Кеоун - OrCAD PSpice. Анализ электрических цепей

E 5 0 3 2 200E3

RI 2 3 1G

R1 1 2 5k

R2 5 2 10k

R3 4 3 5k

R4 3 0 10k

.OP

.OPT nopage .TF V(5) VB .END

**** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG C

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 3.0000 ( 2) 6.6666 ( 3) 6.6667 ( 4) 10.0000

( 5) 14.0000

VOLTAGE SOURCE CURRENTS

NAME CURRENT

VA 7.333E-04

VB -6.667E-04

TOTAL POWER DISSIPATION 4.47E-03 WATTS

**** VOLTAGE-CONTROLLED VOLTAGE SOURCES

NAME E

V-SOURCE1 1.400E+01

I-SOURCE -7.333E-04

**** SMALL-SIGNAL CHARACTERISTICS

V(5)/VB = 2.000E+00

INPUT RESISTANCE AT VB = 1.500E+04

OUTPUT RESISTANCE AT V(5) = 0.000E+00

Рис. 5.7.Выходной файл с результатами анализа схемы на рис. 5.6

Не забывайте, что PSpice не должен использоваться просто для получения численного результата. Надеемся, что после решения у вас возникнет много вопросов, анализ которых поможет вам больше узнать о работе исследуемых устройств.

При получении частотных характеристик ОУ следует использовать модель, учитывающую изменение его параметров при увеличении частоты. Для ОУ с типовыми характеристиками мы предлагаем модель, представленную на рис. 5.8. Исследуем модель, которая включает R in =1 Мом; R 0=50 Ом; R i1 =1 кОм; С= 15,92 мкФ и EG с коэффициентом усиления по напряжению A 0=100000. Последний параметр представляет собой низкочастотный коэффициент усиления или коэффициент усиления по постоянному току при разомкнутой обратной связи. При использовании этих значений, получим выходное напряжение на частоте f c= 10 Гц, при которой выходное напряжение снижается на 3 дБ.

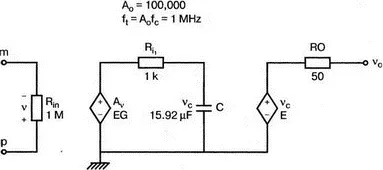

Рис. 5.8. Модель ОУ при частоте 10 Гц

Чтобы проверить расчет, нам необходимо получить коэффициент усиления при разомкнутой обратной связи. Это означает, что резистор обратной связи R 2должен быть удален из схемы, но так как узел 5 должен иметь два элемента, связанных с ним, включим между узлом 5 и «землей» типовой резистор нагрузки R L =22 кОм (см. рис. 5.9):

Op Amp Model with 3-Frequency at 10 Hz for Open-Loop Gain

VS 2 0 AC 1mV

EG 3 0 2 1 1E5

E 6 0 4 0 1

RI1 3 4 1k

RO 6 5 50

RI 0 1 10k

RL 5 0 22k

RIN 1 2 1MEG

N 40 15.92uF

.AC DEC 4 0 1 1MEG

.PROBE

.END

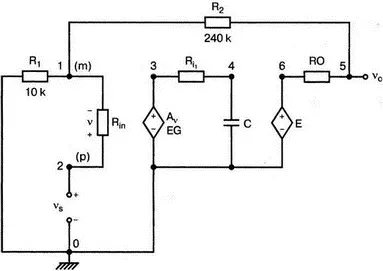

Рис. 5.9. Использование модели на рис. 5.8 для получения АЧХ усилителя с обратной связью

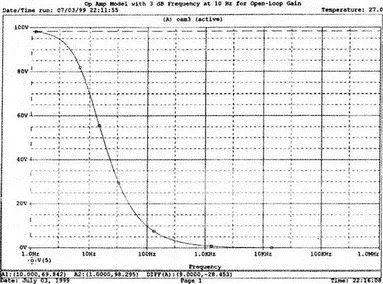

Выполните моделирование и получите в Probe график частотной характеристики выходного напряжения V(5), показанный на рис. 5.10. Как и было предсказано, выходное напряжение падает от v 0=100 В при f =1 Гц до v 0=70 В при f =10 Гц, частоте, при которой коэффициент усиления падает на 3 дБ. Она представляется символом f c. Выходное напряжение около 100 В соответствует коэффициенту усиления при разомкнутой обратной связи A 0=100000.

Рис. 5.10. АЧХ усилителя без обратной связи

Рис. 5.11. Характеристика Боде для схемы на рис. 5.9

Для анализа другой особенности модели ОУ, удалите график V(5) и постройте график зависимости

20·lg(V(5)/V(2)).

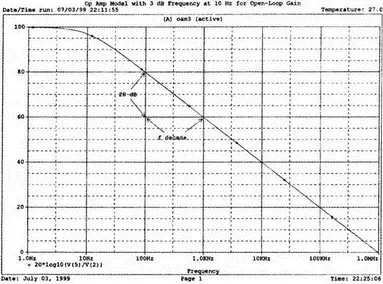

Из этого графика (рис. 5.11) ясно видно, что спад частотной характеристики составляет 20 дБ/дек. Возвратитесь входному файлу и добавьте следующую строку для введения в схему резистора R 2:

R2 5 1 240k

При этом получается практическая схема с выходным напряжением, ограниченным приемлемым значением. В Probe получается график v 0со среднечастотным значением, близким к 25 мВ. Получите график Боде для отношения выходного напряжения к входному, как вы уже делали для схемы без обратной связи. Результаты показаны на рис. 5.12.

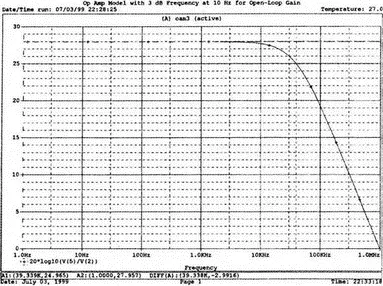

Рис. 5.12. График Боде для усилителя с обратной связью

Убедитесь, что коэффициент усиления на средних частотах равен А mid =27,96 дБ и снижается на 3 дБ при f =39,3 кГц. Чтобы проверить правильность этих значений, вспомните, что коэффициент усиления равен единице при частоте f t = A 0· f c . В модели задано типичное значение частоты f t= 1 МГц. При этом также принимается, что f с =10 Гц, что дает A 0=1Е5. Значение f c установлено при R i1 =1 кОм и С= 15,92 мкФ.

Обратите внимание, что ширина полосы частот при замкнутой обратной связи CLBW=f t β, а

В нашем примере β=10/250=0,04 и f t β=40 кГц. Это приближенное значение находится в хорошем согласии с нашей моделью, которая дала f =39,33 кГц для частоты, при которой происходит снижение на 3 дБ. В качестве дальнейшего исследования модели измените значение резистора обратной связи на R 2=15 кОм, и снова проведите анализ. Убедитесь, что значение А mid =7,959 дБ и f 3дБ=393,6 кГц. А какое значение для f 3дБдаст использование приближенной формулы и нового значения β?

Модель, которую мы использовали для ОУ в предыдущем примере, содержит достаточно много элементов, поэтому целесообразно оформить ее в виде подсхемы (subcircuit). При этом мы одновременно познакомимся с этим инструментом PSpice. Модель показана на рис. 5.13.

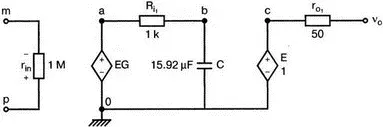

Рис. 5.13. Подсхема ОУ с обозначением узлов

Отметим, что узлы и элементы маркированы с использованием символов нижнего регистра. Это условие не обязательно, так как PSpice не учитывает регистра. То есть верхний и нижний регистры могут взаимозаменяться. Однако чтобы проще было идентифицировать подсхему и ее элементы, мы выбрали для меток узлов нижний регистр. Мы назначили номера и символы таким образом, чтобы не путать внутренние узлы подсхемы с внешними. Подсхема задается как независимая часть входного файла, но не является законченным входным файлом сама по себе. Команды описания подсхемы будут следующими:

.subckt opamp m р v0

Eg а 0 р m 1e5

е c 0 b 0 1

rin m р 1meg

ri1 a b 1k

с b 0 15.92uf

ro1 с v0 5 0

.ends

Описание любой подсхемы начинается с команды .subckt. Первым элементом списка является имя подсхемы, которое в данном случае записано как opamp. Оно сопровождается набором узлов, которые связывают подсхему с остальной частью входного файла. Вы можете думать о них как об узлах, доступных для внешней части схемы. В данном примере — это узлы т, р и v 0. Опорный узел всегда обозначается как 0, и его не обязательно включать в перечень узлов.
