После модели стен обычно выполняется модель пола. Форма пола — производная от формы стен. Пол представляет собой обыкновенную плоскость, контуры которой повторяют контуры внешней линии помещения (окантовки). Я подчеркну, что пол должен распространяться именно до внешней линии стен, а не до внутренней. В противном случае, при создании дверных проемов, в районе дверного порога образуется пустота.

Пол может быть создан минимум двумя способами (разумеется, теоретически этих способов гораздо больше, я привожу лишь наиболее рациональные):

□ с использованием примитивов;

□ с использованием метода поверхностного выдавливания.

Универсальным здесь также является второй способ. Рассмотрим оба способа на практике. При их изучении, используем сцену со стенами, созданными методом выдавливания сечения.

Создание формы пола при помощи стандартных примитивов не вызывает каких-либо трудностей. Для передачи формы достаточно создать, настроить и расположить в пространстве примитив Plane(Плоскость) или Box(Куб).

Откройте сцену, содержащую стены, созданные методом выдавливания сечения.

1. В окне проекций Top(Вид сверху) создайте примитив Plane(Плоскость) произвольной формы.

2. Выделите созданный объект, перейдите к его параметрам и задайте следующие значения: Length(Длина) — 400, Width(Ширина) — 500, Length Segs(Сегментация по длине) — 1, Width Segs(Сегментация по ширине) — 1.

3. При помощи манипулятора движения и окна точного ввода значений координат объекта задайте позицию будущего пола X=250, Y=200, Z=0.

Таким образом, мы создали плоскость необходимой формы и поместили ее в основание стен, создав пол.

Выделю некоторые плюсы и минусы данного метода.

Плюсы:

□ не используются более сложные средства моделирования, чем стандартные примитивы;

□ модель по характеристикам не уступает моделям, созданным любым другим способом.

Минус здесь только один, но очень существенный: форму более сложных помещений повторить примитивами гораздо сложнее, а иногда — невозможно (при наличии скошенных и округлых углов стен). Поэтому данный метод не всегда хорош.

Будет лучше, если вы сразу привыкнете использовать второй, наиболее универсальный, метод.

Второй метод создания формы пола, который является универсальным, заключается в том, что мы получаем копию внешней линии стен и применяем к ней специальный модификатор, который позволяет не выдавить форму, а лишь создать из линии плоскость. Универсальность данного метода заключается именно в том, что какими бы ни были стены, форма пола будет идеально совпадать с контуром их внешней линии (внешняя линяя — это та линия, которую мы создавали при помощи инструмента Outline(Окантовка) при создании стен).

1. Удалите пол, созданный примитивом, или заново откройте сцену со стенами.

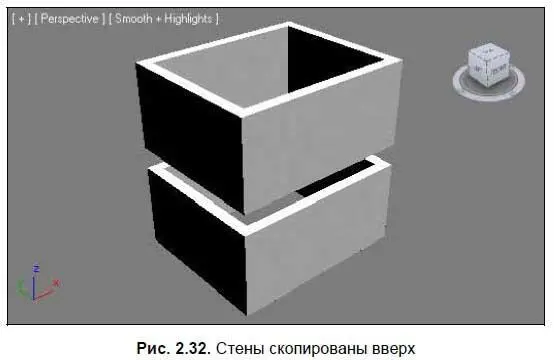

2. Выделите модель стен в окне проекций Front(Вид спереди). При помощи манипулятора движения и клавиши , скопируйте стены строго вверх, т. е. по направлению вектора Y (рис. 2.32). Тип копии задайте — Copy(Автономная копия).

3. Выделите созданную копию, перейдите во второй раздел командной панели и удалите примененный модификатор Extrude(Выдавливание) из стека модификаторов (при помощи кнопки Remove modifier from the stack(Удалить модификатор из стека) (см. рис. 2.27).

4. Теперь над исходной моделью стен расположен сплайн, который лежал в основе стен. Раскройте структуру его подобъектов (кнопка со значком "+", слева от надписи "Editable Spline" в стеке модификаторов), и выберите подобъект Spline(Сплайн). Это делается для того, чтобы на уровне редактирования отдельных линий в составе сложной, удалить внутреннюю линию сплайна.

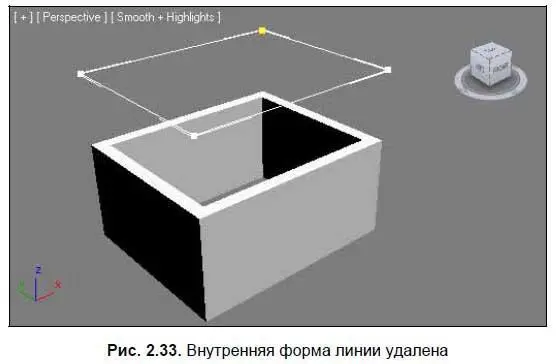

5. Выделите в сцене внутреннюю часть линии, чтобы она окрасилась красным. Удалите ее ( Edit(Редактировать) | Delete(Удалить) либо клавишей ). Теперь остался лишь внешний контур стен помещения (рис. 2.33).

6. Выйдите из режима редактирования подобъекта Spline(Сплайн) повторным нажатием по желтой строчке с названием подобъекта в стеке модификаторов. Раскройте список модификаторов ( Modifier List) и выберите здесь модификатор Face Extrude(Поверхностное выдавливание).

7. Под действием данного модификатора внешний контур формы стен превратился в плоскость, которая является практически готовым полом. Выберите манипулятор движения, откройте окно точного ввода значений координат и задайте значение Z-координаты, равное 0. Тем самым вы установили пол на место.

8. Задайте имя вновь созданному объекту — "Pol". При помощи инструментов управления окнами проекций (см. рис. 1.12) перейдите вовнутрь созданного помещения. Стены и пол изнутри выглядят, как на рис. 2.34. Сохраните произведенные в сцене изменения. Сцена с добавленным полом содержится в файле Steni_Pol.max в папке Primeri_Scen\Glava_2 на компакт-диске.

Итак, вы создали пол методом поверхностного выдавливания. На примере наших несложных стен он, вероятно, показался чересчур громоздким, но впоследствии, когда мы будем рисовать пол сложных помещений, вы убедитесь, что он прост и удобен.

Форма потолка в большинстве случаев является производной от формы пола, поэтому выполняется после нее. Потолок также можно нарисовать минимум двумя способами:

□ при помощи стандартных примитивов;

□ методом зеркального копирования пола.

Рассмотрим оба варианта на практике.

Создание модели потолка из стандартных примитивов в общем похоже на создание пола из примитивов. Модель создается в том же порядке, но значение Z-координаты необходимо задать равным 270 см (в нашем случае), чтобы модель разместилась в верхней части стен, а не нижней.

Данный метод имеет те же плюсы и минусы, что и метод создания пола из примитивов. Подобным образом тоже сложно (иной раз — невозможно) передать форму потолка непростого по форме помещения. Поэтому он не является универсальным.

Наиболее верный способ создания потолка — методом зеркального отображения пола. Форма потолка практически всегда повторяет форму пола, поэтому достаточно лишь скопировать пол и отобразить его зеркально.
