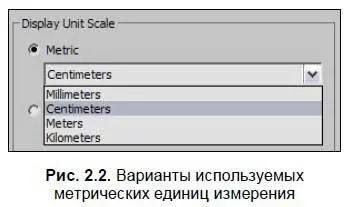

Теперь расстояния и габаритные размеры объектов выражаются в сантиметрах. Создайте в сцене какой-либо примитив, например — пирамиду. Перейдите во второй раздел командной панели, чтобы обратиться к ее параметрам. Здесь значения ширины, глубины и высоты ( Width, Depth, Height) выражаются в сантиметрах.

Теперь нам точно известны габаритные размеры создаваемых в сцене объектов.

Последнее, что необходимо настроить перед началом работы — шаг сетки привязки. В главе 1 мы говорили о сетке ( Grid), научились выполнять привязку к ее элементам во время работы ( Snap). Здесь вы научитесь настраивать шаг сетки, удобный при определенной работе.

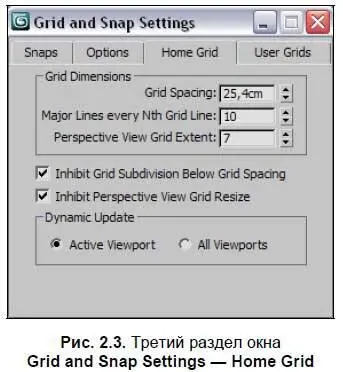

Выберите пункт меню Tools(Инструменты) | Grid and Snaps(Сетки и привязки) | Grid and Snap Settings(Настройки сетки и привязок). Появляется знакомое окно Grid and Snap Settings(Настройки сетки и привязок), в котором необходимо выбрать вкладку Home Grid(Домашняя сетка) (рис. 2.3).

Здесь, при помощи параметра Grid Spacing(Шаг сетки), можно задать минимальный размер шага сетки. Стандартное значение — 25,4 см, что, разумеется, совершенно неудобно. Эта цифра образовалась в результате перехода на метрическую систему единиц измерения. Задайте значение шага 1 см. Закройте данное окно.

Сетка в окнах проекций визуально стала мельче. Масштабируя окна проекций при помощи инструмента Zoom(Масштабирование), ее можно увеличить. При этом масштабируется и отображаемый шаг сетки.

Размеры отображаемого шага сетки привязки показаны в области справки, с нижней части интерфейса программы. Здесь есть надпись: "Grid=…" (рис. 2.4).

Цифра, которая отображается в этом поле — это и есть текущий отображаемый шаг сетки. При помощи параметра Grid Spacing(Шаг сетки) мы задали лишь минимальный шаг сетки. Поэтому меньше 1 см шаг сетки не будет. Масштабируя размеры отображаемой области окна проекций, вы меняете и размеры отображаемого шага сетки. Во время масштабирования, следите за значением в поле "Grid=…", чтобы ориентироваться в пустом пространстве.

Напомню, что сетка привязки необходима в трех случаях: для осуществления привязки к ней курсора во время рисования, измерения расстояний и навигации в пустом трехмерном пространстве. Все эти функции могут быть полноценно выполнены лишь в случае использования настроенной сетки, т. е. с известным минимальным шагом.

Создание любой сложной составной сцены всегда начинается с создания наибольшего по форме объекта. Это упрощает ориентацию в трехмерном пространстве, позволяет выдерживать масштабы и пропорции последующих объектов.

В любом интерьере наиболее крупным элементом являются стены. С них мы и начнем изучение моделирования сцены.

Создание стен может быть выполнено множеством способов. Мы рассмотрим три способа, которые применяются на практике:

□ использование примитивов;

□ метод полигонального моделирования;

□ метод выдавливания сечения.

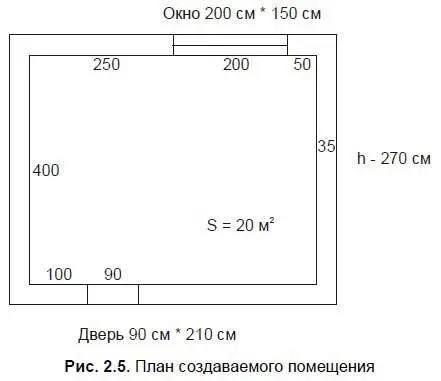

Перечисленные способы будут изучены на примере создания несложного по форме помещения. План помещения представлен на рис. 2.5. Помещение представляет собой обыкновенную прямоугольную комнату, ширина которой — 4 м, длина — 5 м, высота стен — 2,7 м.

Создание стен из примитивов — самый простой и в то же время неправильный способ создания стен помещения. Заключается он в том, что каждая стена или группы стен создаются отдельным примитивом. В результате мы получаем составной объект стен, форма которого образуется путем совмещения других объектов. Рассмотрим порядок создания стен из примитивов подробно, затем разберем его плюсы и минусы.

1. В окне проекций Perspective(Перспектива) создайте примитив Box(Куб) произвольной формы. Во втором разделе командной панели задайте следующие значения его параметров: Length(Длина) — 400 см, Width(Ширина) — 35 см, Height(Высота) — 270 см. Данный объект — это первая стена.

2. При помощи манипулятора движения и окна точного ввода значений координат (см. рис. 1.38), задайте следующие координаты этого объекта: X = -17,5 см, Y = 200 см, Z = 0 см. Объект устанавливается в необходимую точку.

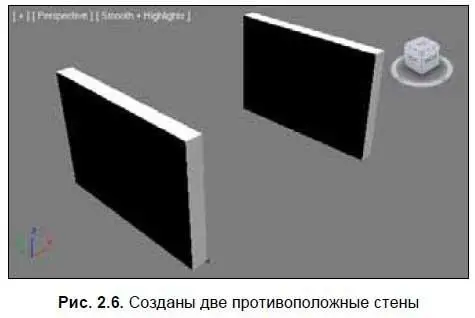

3. В окне Top (Вид сверху) продублируйте стену по направлению вектора X. В окне точного ввода значений координат задайте X-позицию объекта копии равной 517,5 см. Таким образом, вы создали две противоположные стены (рис. 2.6).

4. Создайте еще один куб. Параметры его задайте следующие: Length(Длина) — 35 см, Width(Ширина) — 570 см, Height(Высота) — 270 см. Поместите данный объект в точку с координатами: X = 250 см, Y = -17,5 см, Z = 0 см. Это — третья стена.

5. Для создания четвертой стены выделите только что созданный объект и скопируйте его, перемещая в направлении вектора Y в окне проекций Top(Вид сверху). Y-координату копии задайте равной 417,5 см.

6. Сохраните текущую сцену. На компакт-диске такая сцена содержится в файле Steni_is_primitivov.max в папке Primeri_Scen\Glava_2.

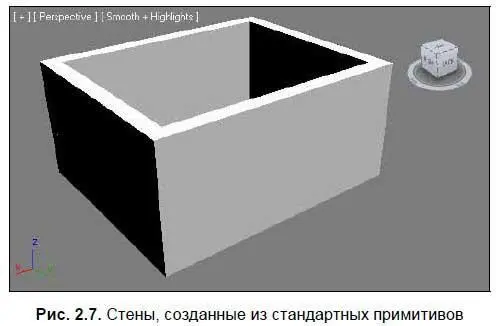

7. Таким образом, у нас получились стены помещения площадью 20 м 2(рис. 2.7).

Как видите, создание помещения при помощи примитивов производится достаточно легко и быстро. Тем не менее, данный метод применяется крайне редко. Для выяснения причины этого, привожу плюсы и минусы метода.

Плюсы создания помещения из стандартных примитивов:

□ высокая скорость моделирования;

□ возможность избежать использования более сложных методов моделирования.

Минусы метода:

□ невозможно передать форму более сложных по форме помещений (с использованием полукруглых, скошенных углов);

□ при текстурировании могут возникнуть сложности в связи с тем, что модель не единая;

□ по той же причине возникнут проблемы при настройке освещения и атмосферы на этапе визуализации проекта.

Вывод: метод создания стен из стандартных примитивов хорош лишь при необходимости создания небольшой зарисовки, наброска сцены. Если вы хотите опробовать тот или иной материал или источник света в интерьере, то быстро набросать помещение можно данным методом. Для полноценной работы — создания красивых интерьеров — он мало пригоден.
