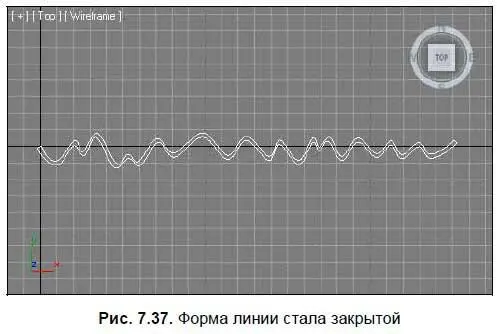

3. Понятно, что мы будем выдавливать данную линию. Но перед выдавливанием ее необходимо привести в надлежащий вид — сделать закрытой. Для этого перейдите на уровень редактирования подобъекта Spline(Сплайн) и, при помощи инструмента Outline(Окантовка) (см. рис. 2.29), сделайте небольшую окантовку данной линии, с отступом буквально в несколько миллиметров. В результате форма линии стала закрытой (рис. 7.37).

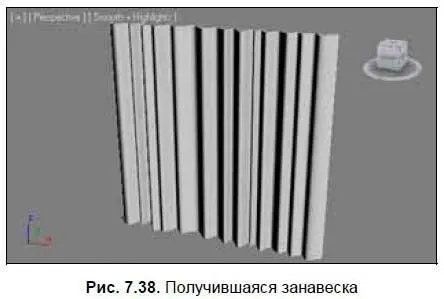

4. Выйдите из режима редактирования подобъекта Spline(Сплайн), раскройте список модификаторов и примените модификатор Extrude(Выдавить). Значение параметра Amount(Количество) задайте равным примерно 250 см. Таким образом, у вас получилась форма занавески (рис. 7.38).

Форма занавески весьма проста, однако уже понятно, что она напрямую зависит от исходного сплайна, созданного в шагах 1–2. Плюсом данного метода является то, что складки создаются вручную. Это позволяет самостоятельно определить их количество и размеры. Работа по тщательному созданию должной исходной линии весьма кропотлива, но в результате может получиться вполне симпатичная занавеска.

Отмечу, что до применения текстуры занавеска выглядит грубовато. Позднее, рассмотрев все методы создания занавесок, мы узнаем некоторые особенности создания текстур для них.

Второй метод создания прямых штор позволит создавать складки не вручную, а автоматически. При этом получатся совершенно одинаковые волнообразные складки идеальной формы. При выполнении данного задания, вы изучите новые инструменты и способы моделирования. Рассмотрим данный метод подробно.

1. Очистите сцену, убедитесь, что в качестве единиц измерения выбраны сантиметры, а шаг сетки составляет 1 см.

2. В окне проекций Front(Вид спереди) создайте примитив Box(Куб) произвольной формы. Перейдите к его параметрам и задайте следующие значения: Length(Длина) — 250 см, Width(Ширина) — 150 см, Height(Высота) — 0,2 см, Width Segs(Сегментация по ширине) — 48, остальные параметры не изменяйте. В результате — у вас получилась заготовка для будущей занавески, с большим количеством вертикальных сегментов. Вертикальная сегментация нужна для создания вертикальных складок на материи.

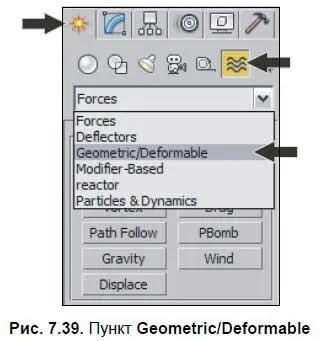

3. Теперь необходимо добавить в сцене специальный объект — пространственный деформатор. Пространственный деформатор представляет собой искривленную плоскость (в нашем случае — волнообразную). Суть действия данного деформатора заключается в том, что его форма передается любому другому объекту в сцене. В первом разделе командной панели ( Create) перейдите к предпоследнему, шестому подразделу — Space Warps(Пространственные деформаторы), раскройте список типов объектов и выберите здесь пункт Geometric/Deformable(Геометрические/ Деформирующие) (рис. 7.39).

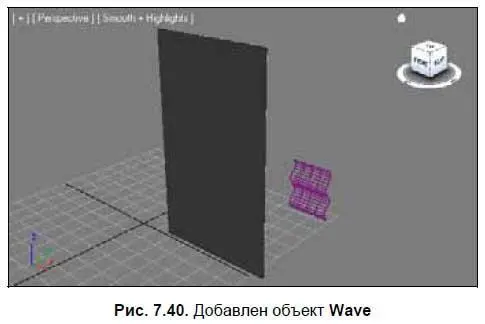

4. Здесь нам понадобится инструмент создания объекта Wave(Волна). Нажмите данную кнопку, затем создайте этот объект в окне проекций Front(Вид спереди). Создается он в два действия: сначала рисуется площадь объекта, затем — высота волны. Расположите данный объект рядом с примитивом-заготовкой (рис. 7.40).

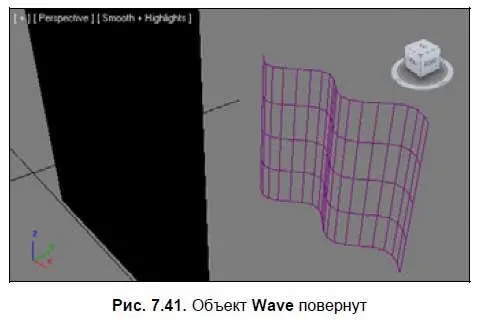

5. Волнообразная форма будет передана примитиву-заготовке. Однако сейчас волны на объекте Waveрасположены горизонтально, а нам необходимы вертикальные волны. Выделите созданный объект Wave, выберите манипулятор вращения, нажмите по нему правой кнопкой мыши для вызова окна точного ввода значений вращения и задайте значение поворота в отношении оси Y равным 90 градусов. Теперь Wave-объект расположен так, что волны стали вертикальными (рис. 7.41).

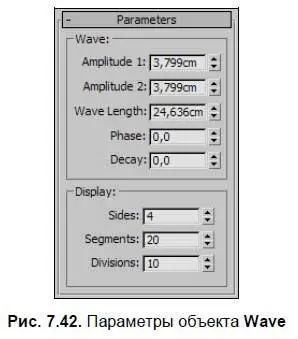

6. Сейчас необходимо настроить внешний вид волны: длину и высоту волн. Выделите Wave-объект и перейдите во второй раздел командной панели. Здесь нам понадобятся параметры данного объекта, содержащиеся в свитке Parameters(Параметры) (рис. 7.42).

7. Задайте здесь следующие значения: Amplitude 1(Амплитуда 1) и Amplitude 2(Амплитуда 2) — 2 см (значения этих параметров всегда должны быть одинаковыми при создании занавесок), Wave Length(Длина волны) — 15 см. Остальные параметры не изменяйте.

8. Итак, форма и позиция волны в пространстве подготовлена. Теперь необходимо передать эту форму примитиву-заготовке, созданному в шаге 2. Для этого существует специальный инструмент — Bind to Space Warp(Привязать к пространственному деформатору), который расположен в начале главной панели инструментов (рис. 7.43).

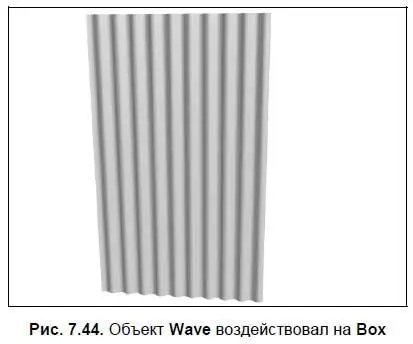

9. Выберите данный инструмент, наведите курсор на Wave-объект в сцене, зажмите кнопку мыши и, не отпуская ее, переведите курсор на объект-примитив, и только здесь отпустите кнопку мыши. В результате волнообразная форма пространственного деформатора будет передана объекту-примитиву (рис. 7.44).

10. Форма прямой шторы практически готова. Однако между Wave-объектом и примитивом сохраняется связь. Например, если сейчас взять манипулятор движения и подвигать в разные стороны по направлению волны, то волны на объекте-примитиве также придут в движение. Чтобы порвать данную связь и сделать объект-примитив самостоятельным объектом, необходимо выделить его, перейти во второй раздел командной панели, в стеке модификаторов щелкнуть правой кнопкой мыши по строчке Wave Binding (WSM)и в появившемся меню выбрать пункт Collapse To(Свернуть в). Появится окно с предупреждением о том, что данная операция не может быть отменена, нажмите в нем " Yes".
