С. Тимофеев - Приемы создания интерьеров различных стилей краткое содержание
Книга по созданию трехмерных проектов интерьеров при помощи популярного редактора трехмерной графики 3ds Max позволит каждому, кто хочет заняться моделированием 3D-интерьеров, найти необходимую информацию для воплощения идеи в жизнь. Описывается моделирование элементов и стили оформления интерьеров, работа с материалами и текстурами, способы повышения реалистичности изображений, визуализация. Рассматриваются особенности создания интерьеров в различных стилях: минимализм, ренессанс, барокко, античный, рококо, хай-тек, техно и др. Компакт-диск содержит сцены, сцены-образы, изображения для создания текстур и рисунки из книги в цветном исполнении.
Для дизайнеров интерьеров, архитекторов, визуализаторов, разработчиков игр, а также пользователей, увлекающихся трехмерной графикой.
Приемы создания интерьеров различных стилей - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Витая конструкция
Методы создания резных изделий из дерева разнообразны. Сейчас мы рассмотрим еще один метод, который позволяет создавать витые конструкции, наподобие той, что вы видели в комнате для курения кальянов в главе 5.
На этот раз витая конструкция будет обрамлять дверной косяк в помещении.
Рассмотрим подробно порядок создания подобной модели.
1. Откройте сцену из файла Twist.max в папке Primeri_Scen\Glava_8 на компакт-диске. Перед вами — обычная стена с дверным проемом и дверным полотном. Наша задача — создать обрамляющую витую конструкцию вокруг дверного проема.
2. Для начала создадим четыре опоры конструкции. Каждая опора представляет собой улучшенный примитив ChamferBox(Куб с фаской). В окне проекций Perspective(Перспектива) создайте улучшенный примитив ChamferBox(Куб с фаской). Перейдите к его параметрам во втором разделе командной панели и задайте следующие значения: Length(Длина) — 14 см, Width(Ширина) — 14 см, Height(Высота) — 14 см, Fillet(Фаска) — 1 см.

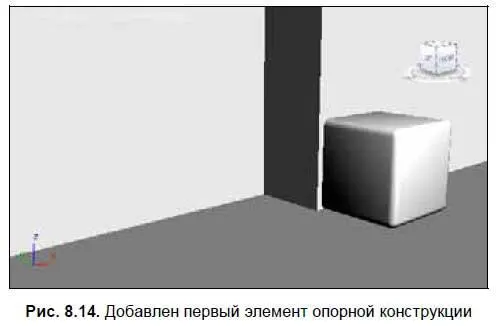

3. Выберите манипулятор движения, затем щелкните правой кнопкой мыши по этому манипулятору для вызова окна точного ввода значений координат и задайте следующие значения позиции данного объекта: X = 203, Y = -6, Z = 0. Таким образом, объект установлен в необходимую точку — в правом нижнем углу дверного проема (рис. 8.14).

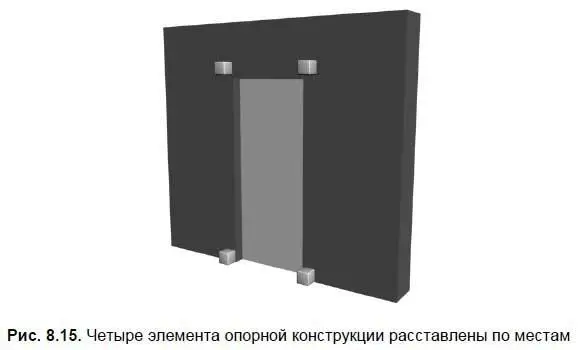

4. Создайте еще три копии данного объекта (например, при помощи клавиши и передвижения оригинала). Значения позиций копий задайте следующие: первая копия: X = 97, Y = -6, Z = 0; вторая копия: X = 203, Y = -6, Z = 214, третья: X = 97, Y = -6, Z = 214. В результате по углам дверного проема расставлены опорные элементы будущей конструкции (рис. 8.15).
5. Теперь добавим первый витой элемент. В окне проекций Perspective(Перспектива) создайте еще один улучшенный примитив ChamferBox(Куб с фаской). Перейдите к его параметрам и задайте следующие значения: Length(Длина) — 10 см, Width(Ширина) — 10 см, Height(Высота) — 210 см, Fillet(Фаска) — 3 см, Height Segs(Сегментация по высоте) — 90, Fillet Segs(Сегментация фаски) — 15.

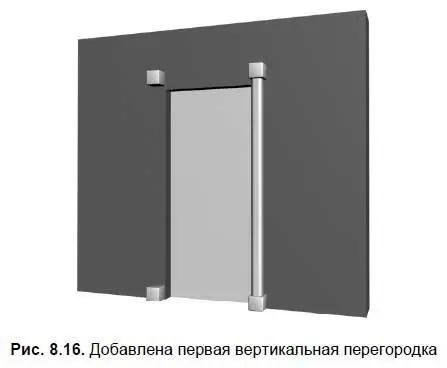

6. Установите данный объект в точку с координатами: X = 203, Y = -6, Z = 10. Теперь между двумя правыми опорными элементами расположена вертикальная перегородка (рис. 8.16).

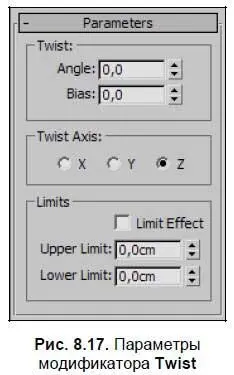

7. Далее необходимо закрутить форму этой перегородки. Выделите этот объект, во втором разделе командной панели раскройте список модификаторов и выберите пункт Twist(Скручивать). Данный модификатор позволяет скручивать форму любого объекта. После его применения в области параметров появился свиток Parameters(Параметры), который содержит все необходимое для настройки скручивания объекта (рис. 8.17).

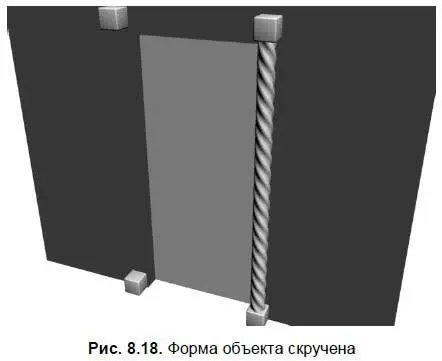

8. Параметр Angle(Угол) отвечает за силу скручивания. Увеличивая значение данного параметра, вы скручиваете объект. Данный параметр выражается в градусах. Чтобы получить равномерно скрученный объект, задайте здесь значение равным 1700 градусам. В результате — объект сильно скрутился (рис. 8.18).
9. Сделайте копию скрученного объекта. Тип копии задайте Instance (Образец). Значения позиции копии задайте следующие: X = 97, Y = -6, Z = 10.
10. Создайте еще одну копию первого скрученного объекта. Тип копии сделайте Copy(Автономная копия). Выделите данный объект в окне проекций Front(Вид спереди), выберите манипулятор вращения, нажмите по нему правую кнопку мыши для вызова окна точного ввода значений поворота объекта и задайте значение поворота в отношении оси Y равным -90 (минус 90) градусам.
11. Перейдите к параметрам данного объекта, щелкните по строчке ChamferBoxв стеке модификаторов для перехода к параметрам самого объекта, а не его скручивания, и задайте значение параметра Height(Высота) равным 100 см.

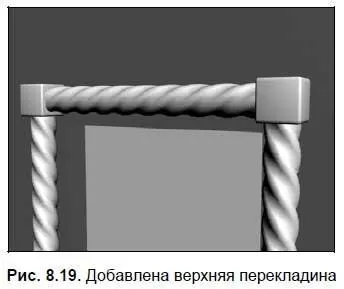

12. Снова щелкните по строчке Twistв стеке модификаторов для перехода к параметрам скручивания данного объекта. Значение параметра Angle(Угол) задайте равным 850. Значение позиции этого объекта задайте следующим: X = 200, Y = -6, Z = 221. Таким образом, добавилась верхняя перекладина (рис. 8.19).
Итак, в результате у вас получилась модель каркаса из витой конструкции, обрамляющая дверной проем (рис. 8.20). При ее создании был использован модификатор Twist(Скручивание). Данный модификатор позволяет скручивать любой объект в отношении любой оси на любой заданный градус.
Закончив создание витой конструкции, щелкните в сцене правой кнопкой мыши для вызова квадрупольного меню и выберите в нем пункт Unhide All(Раскрыть все). Рядом появилась еще одна аналогичная модель. Посмотрите, все ли вы сделали правильно, сравните модели.
Создание камина
В интерьерах кантри практически всегда встречается камин. Формы камина разнообразны: от небольших изящных каминов, выполняющих скорей декоративную функцию, до внушительных, массивных.
Сейчас мы рассмотрим конкретный пример создания модели среднего камина. Создавая его, вы повторите некоторые приемы и способы моделирования, создания и наложения текстур.
1. В окне проекций Top(Вид сверху) создайте сплайн Rectangle(Прямоугольник). Параметры данного сплайна задайте следующие: Length(Длина) — 45 см, Width(Ширина) — 125 см, Corner Radius(Радиус углов) — 2 см.
2. В отношении данного сплайна примените модификатор Extrude(Выдавить). Значение параметра Amount(Количество) задайте равным 4 см.
3. Создайте еще один сплайн Rectangle(Прямоугольник). Значения параметров задайте следующие: Length(Длина) — 48 см, Width(Ширина) — 128 см, Corner Radius(Радиус углов) — 2 см.
4. В отношении данного сплайна также примените модификатор Extrude(Выдавить). Значение выдавливания также задайте равным 4 см.
