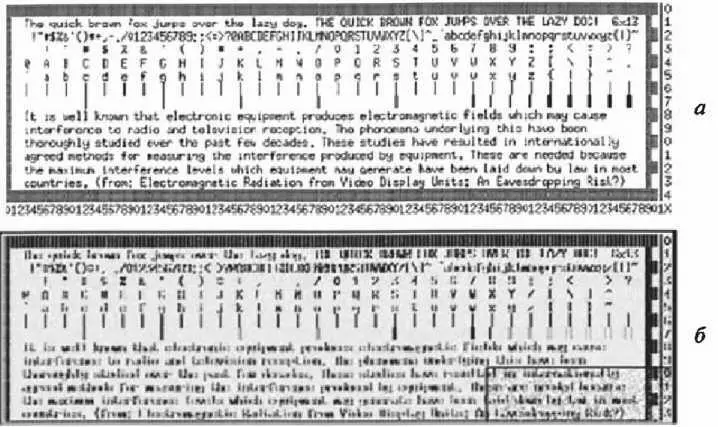

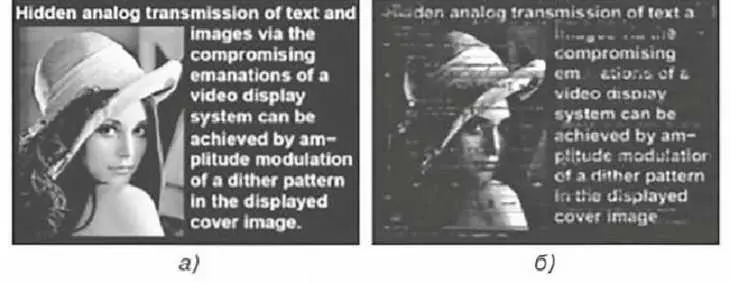

Рис. 5.6. Исходный текст, выведенный на экран монитора: а — режимработы VGA монитора 800 * 600» 75 Гц, тактовая частота Гт = 49,5 МГц, размер букв 6 х 13 пикселей);б — текст, перехваченный средством разведкиПЭМИ (ЛГ Л= 200 МГц)

Зная характеристики приемного устройства и антенной системы средства разведки, можно рассчитать допустимое (нормированное) значение напряженности электромагнитного поля, при котором вероятность обнаружения сигнала приемным устройством средства разведки будет равна некоторому (нормированному) значению (РО = РП).

Пространство вокруг ТСОИ, на границе и за пределами которого напряженность электрической (Е) или магнитной (Н) составляющей электромагнитного поля не превышает допустимого (нормированного) значения (Е < Еп; Н < Н) называется опасной зоной 2 (R2) [73,79].

Зона R2 для каждого СВТ определяется инструментально-расчетным методом при проведении специальных исследований СВТ на ПЭМИ и указывается в предписании на их эксплуатацию или сертификате соответствия.

Таким образом, для возникновения электромагнитного канала утечки информации необходимо выполнение двух условий (рис. 5.7):

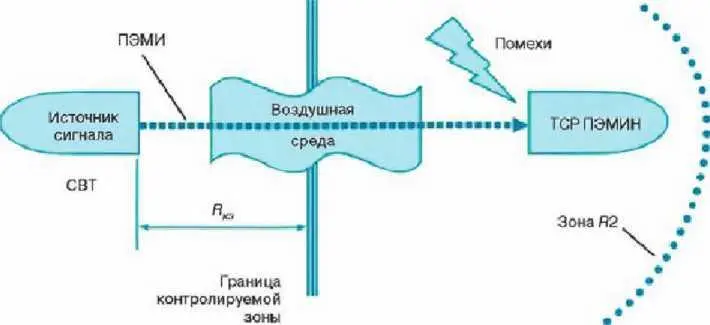

Рис. 5.7. Структура технического канала утечки информации, возникающего за счет побочных электромагнитных излучений СВТ (электромагнитный канала утечки информации)

• первое — расстояние от СВТ до границы контролируемой зоны должно быть менее зоны R2 R < R2;

• второе — в пределах зоны R2 возможно размещение стационарных или перевозимых (переносимых) средств разведки ПЭМИН.

Электрические каналы утечки информации

Причинами возникновения электрических каналов утечки информации являются наводки информативных сигналов, под которыми понимаются токи и напряжения в токопроводящих элементах, вызванные побочными электромагнитными излучениями, емкостными и индуктивными связями.

Наводки информативных сигналов могут возникнуть:

• в линиях электропитания ТСОИ;

• в линиях электропитания и соединительных линиях ВТСС;

• в цепях заземления ТСОИ и ВТСС;

• в посторонних проводниках (металлических трубах систем отопления, водоснабжения, металлоконструкциях и т. д.).

В зависимости от причин возникновения наводки информативных сигналов можно разделить на [73, 77, 81]:

а) наводки информативных сигналов в электрических цепях ТСОИ, вызванные информативными побочными и (или) паразитными электромагнитными излучениями ТСОИ;

б) наводки информативных сигналов в соединительных линиях ВТСС и посторонних проводниках, вызванные информативными побочными и (или) паразитными электромагнитными излучениями ТСОИ;

в) наводки информативных сигналов в электрических цепях ТСОИ, вызванные внутренними емкостными и (или) индуктивными связями («просачивание» информативных сигналов в цепи электропитания через блоки питания ТСОИ);

г) наводки информативных сигналов в цепях заземления ТСОИ, вызванные информативными ПЭМИ ТСОИ, а также гальванической связью схемной (рабочей) земли и блоков ТСОИ.

Различные вспомогательные технические средства, их соединительные линии, а также линии электропитания, посторонние проводники и цепи заземления выполняют роль случайных антенн, при подключении к которым средств разведки возможен перехват наведенных информативных сигналов (рис. 5.8).

Случайные антенны могут быть сосредоточенными и распределенными.

Сосредоточенная случайная антенна представляет собой компактное техническое средство (например телефонный аппарат, громкоговоритель радиотрансляционной сети, датчик пожарной сигнализации и т. д.), подключенное к линии, выходящей за пределы контролируемой зоны.

К распределенным случайным антеннам относятся случайные антенны с распределенными параметрами: кабели, провода, металлические трубы и другие токопроводящие коммуникации, выходящие за пределы границы контролируемой зоны.

Уровень наводимых в них сигналов в значительной степени зависит не только от мощности излучаемых сигналов, но и расстояния до них от ТСОИ.

При распространении по случайной антенне наведенный информативный сигнал затухает. Коэффициент затухания информативного сигнала можно рассчитать или определить эксперименталь-

Рис. 5.8. Перехват наводок информативных сигналов с инженерных коммуникаций техническим средством разведки ПЭМИН

но. При известных коэффициенте усиления случайной антенны, ее чувствительности и характеристиках приемного устройства легко рассчитать значение наведенного информативного сигнала, при котором вероятность его обнаружения приемным устройством средства разведки будет равна нормированному значению (РО = Рп).

Пространство вокруг ТСОИ, на границе и за пределами которого уровень наведенного от ТСОИ информативного сигнала в сосредоточенных антеннах не превышает допустимого (нормированного) значения (U = Un), называется опасной зоной 1 (rl), а в распределенных антеннах — опасной зоной 1 ’ (rl ’) [73,79].

В отличие от зоны R2 размер зоны rl (гГ) зависит не только от уровня побочных электромагнитных излучений ТСОИ, но и от длины случайной антенны (от помещения, в котором установлено ТСОИ до места возможного подключения к ней средства разведки).

Рис. 5.9. Структура технического канала утечки информации, возникающего за счет наводок побочных электромагнитных излучений СВТ в случайных антеннах (схема электрического канала утечки информации)

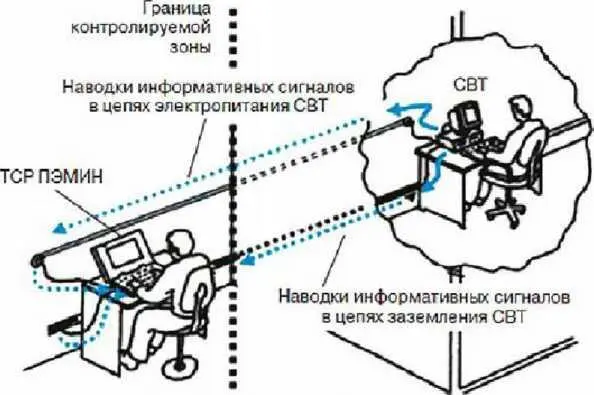

Рис. 5.10. Перехват информативных сигналов при подключении средств разведки ПЭМИН к линиям электропитания и заземления СВТ

Зоны rl и гГ для каждого СВТ определяются инструментально-расчетным методом, и их значения указываются в предписании на их эксплуатацию СВТ.

Для возникновения электрического канала утечки информации (рис. 5.9) необходимо выполнить следующие условия:
