Вадим Алджанов - ИТ-архитектура от А до Я: Комплексное решение. Первое издание

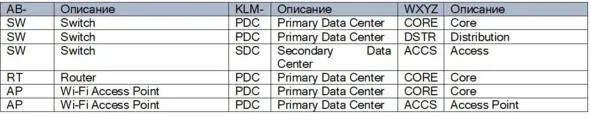

Примеры: SW-PDC-CORE-01, SW-PDC-ACCS-01, AP-PDC-ACCS-01-01

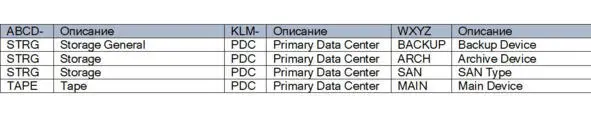

Маркировка систем хранения, резервного копирования и архивирования данных

ABCD-KLM-WXYZ12

•ABCD: определяет тип устройства (например, STRG, TAPE и т п). Может состоять из трех, четырех символов.

•KLM: определяет расположение или принадлежность компании (PDC, SDC и т п). Может состоять из трех, четырех символов.

•WXYZ: определяет роль устройства (например, MAIN, BACKUP, ARCH и т п). Может состоять из трех, четырех символов.

•12: определяет порядковый номер устройства. Может состоять из двух символов.

Примеры: ST-PDC-MAIN01, ST-PDC-BACKUP01

Маркировка систем конечных пользователей

AB-KLM-XY123456789

•AB: определяет тип устройства (например, WS, LT и т п). Может состоять из двух, трех символов.

•KLM: определяет расположение или принадлежность компании (PDC, SDC и т п). Может состоять из трех, четырех символов.

•XY123456789: определяет порядковый или серийный номер устройства.

Примеры: WS-PDC-AV201736454, LT-SDC-00001

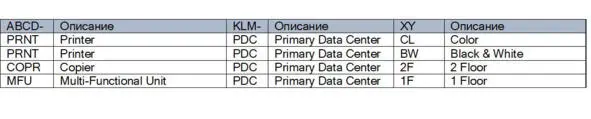

Маркировка офисной техники

ABCD-KLM-XY-123456789

•ABCD: определяет тип устройства (например, PRNT, COPR и т п). Может состоять из двух, трех символов.

•KLM: определяет расположение или принадлежность компании (PDC, SDC и т п). Может состоять из трех, четырех символов.

•XY-123456789: определяет порядковый или серийный номер устройства, этаж расположения или тип.

Примеры: PRNT-PDC-CL-201736454, COPR-SDC-BW-00001, COPR-SDC-1F-00001

Маркировка объекта активного каталога «Организационная единица»

ABCD

•ABCD: определяет ИТ сервис (например, ADS, DHCP, RDP и т п). Может состоять из трех, четырех символов.

Маркировка объекта активного каталога «Группа»

ABCD-XY-WZ

•ABCD: определяет ИТ сервис (например, ADDS, DHCP, RDP и т п). Может состоять из трех, четырех символов.

•XY-WZ: определяет роль или задачи группы (например, ADM, R, RW, DATA-ACCESS и т п).

Примеры: FSS-ADM, RDP-ADM, DHCP-READ, SPS-DATA-CCESS

Маркировка объекта активного каталога «Сервисная учетная запись»

ABCD- KLM —XY-12

•ABCD: определяет ИТ сервис (например, ADS, DHCP, RDP и т п). Может состоять из трех, четырех символов.

•KLM: определяет тип учетной записи (SVC фиксированный для gMSA или USR для пользовательской). Может состоять из трех фиксированных символов.

•XY: определяет роль или задачи учетной записи (например, ADM, READ, DATA-ACCESS и т п).

Примеры: FSS-SVC-BACKUP, RDP-USR-ADM, SPS-SVC-DATA-ACCESS

Маркировка объекта активного каталога «Пользователь»

ABCD. KLM. XY

•ABCD: определяет имя пользователя, написанное на английском с применением таблицы символов. Может состоять из трех, четырех символов.

•KLM: определяет имя пользователя, написанное на английском с применением таблицы символов.

•XY: определяет имя пользователя, написанное на английском с применением таблицы символов. Может состоять из одного или двух символов. Используется только в случае имеющегося полного совпадения.

Примеры: Vadim. Aldzhanov, Mammad.Mammadov, Mammad. Mammadov. R

Маркировка дополнительных элементов

К дополнительным элементам, требующим маркировку можно отнести следующие:

•Именование помещений;

•Маркировка рабочих точек;

•Координатная сетка ЦОД;

•Маркировка коммуникационных и коммутационных шкафов;

•Маркировка пассивных элементов СКС;

•Маркировка элементов питания;

•Порядок именования ИТ сервисов;

•Порядок нумерации ИТ документации;

Системы обеспечения (Facility Infrastructure) – Не являются ИТ сервисами, ИТ не является владельцем или управляющим сервисов, но необходимы для функционирования ИТ инфраструктуры. Как правило их внедрение и сопровождение производится административным департаментом и департаментом безопасности организации.

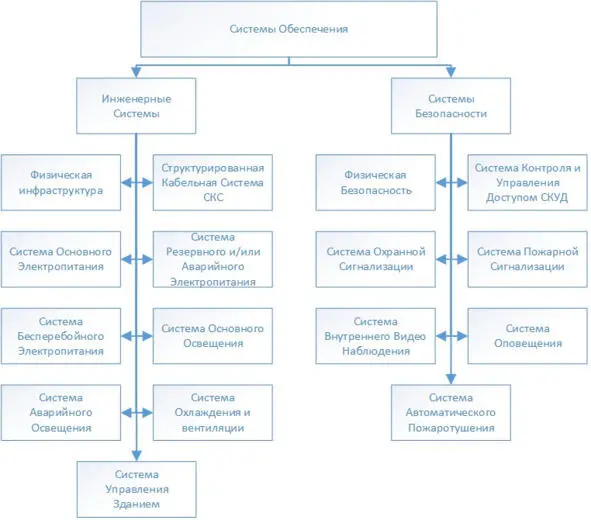

Системы обеспечения можно условно разделить на две составляющие: Инженерные системы и Системы Безопасности . Первая группа предназначена для обеспечения функционирования ИТ инфраструктуры. Вторая группа обеспечивает физическую безопасность ИТ инфраструктуры. При построении ЦОД желательно придерживаться рекомендаций следующих стандартов:

•Uptime Institute (UI)

•Американский стандарт (ANSI) TIA-942

•Серия стандартов EN50600 компании «CENELEC»

•SHRAE 90.4 – ASHRAE

Для понимания дальнейший информации необходимо ознакомится с рядом значений:

•1 Вт = 1.4 ВА (Вольт-Ампер) – мощность при коэффициенте 0.7;

•1 Вт = 3.41 BTU – британская единица тепловыделения;

•1 U = 44.45 мм (1.75 дюйм) – размера оборудования стойки;

•10 мВт = 10 dBm – мощность сигнала или потерь;

•100 мВт = 20 dBm – мощность сигнала или потерь (в 10 раз);

•200 мВт = 23 dBm – мощность сигнала или потерь (в 2 раза);

•1000 мВт = 30 dBm – мощность сигнала или потерь (в 100 раз);

Инженерные системы

F01 – Физическая инфраструктура

F02 – Структурированная Кабельная Система (СКС)

F03 – Система Электропитания

F04 – Система основного освещения

F05 – Система аварийного освещения

F06 – Система резервного и аварийного электропитания

F07 – Система Бесперебойного Электропитания (UPS)

F08 – Система охлаждения и вентиляции (HVAC)

F09 – Система управления Зданием (BMS)

Системы Безопасности

F10 – Физическая безопасность

F11 – Система Контроля и Управления Доступом (СКУД)

F12 – Система охранной сигнализации

F13 – Система пожарной сигнализации

F14 – Система внутреннего видеонаблюдения (CCTV)

F15 – Система автоматического пожаротушения

F16 – Система оповещения

Рассмотрим детальные требования предъявляемые к системам обеспечения

Назначение

Физическая инфраструктура представляет из себя помещение, здание или пространство для расположения инженерных систем и вычислительных ресурсов. По стандартам построения ЦОД различают помещения ЦОД по их назначению:

•Машинный зал (Computer Room CR) – включающие в себя Zone Distribution Area ZDA и Equipment Distribution Area EDA;

•Коммуникационные помещения (Telecommunication Room TR) – включающие в себя Main Distribution Area MDA и Horizontal Distribution Area HDA;

•Entrance Room ER – помещение для подвода внешних коммуникаций;

•Технические помещения (Facility Room FR) – для ИБП, систем охлаждения и т п;

•Network Operation Center NOC – помещения для мониторинга;
