Вадим Алджанов - ИТ-архитектура от А до Я: Комплексное решение. Первое издание

Кроме этого вводятся понятия:

•Площадь Стойки (Rack Area)

•Количество Вмещаемых Стоек (Rack Yield)

•Единица Эквивалента Стойки (REU)

Введем основные определения

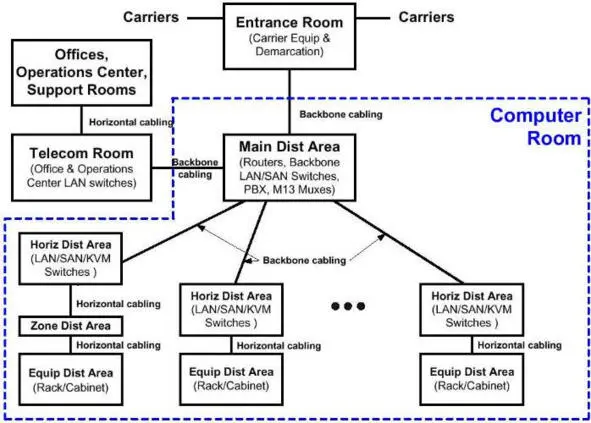

Центр обработки данных (ЦОД) – консолидация вычислительных ресурсов, средств хранения данных и связи в специализированном помещении для выполнения функций обработки, хранения и распространения информации.

Коммуникационная комната – специализированное помещении для размещения элементов СКС, активного оборудования, систем безопасности и т п. Исполняет функции консолидации, обработки, хранения и обмена информацией с ЦОД.

Коммуникационные шкафы – отдельно стоящие специализированные стойки для размещения активных и пассивных элементов СКС и элементов систем обеспечения. Исполняет функции коммутации и консолидации точек подключения. Могут размещаться как обособленно, так и в помещении коммуникационных комнатах или ЦОД.

По размерам ЦОДы можно разделить по площади машинного зала и ассоциируется с количеством вмещаемых стоек. Так для примера:

Общие требования

Физические требования общего назначения можно выразить как:

•Наличие помещения серверной комнаты или ЦОД.

•Наличие коммуникационных комнат (для этажа, сектора и т п).

•Возможность доставки и монтажа коммуникационных 42U стоек

Физические требования к шахтам и каналам:

•Возможность доступа к кабелю и его замене.

•Раздельная прокладка «слаботочного» и «силового» кабеля.

•Не допускать прокладки кабеля в шахтах, предназначенных для прокладки водяных труб, труб отопления или канализации.

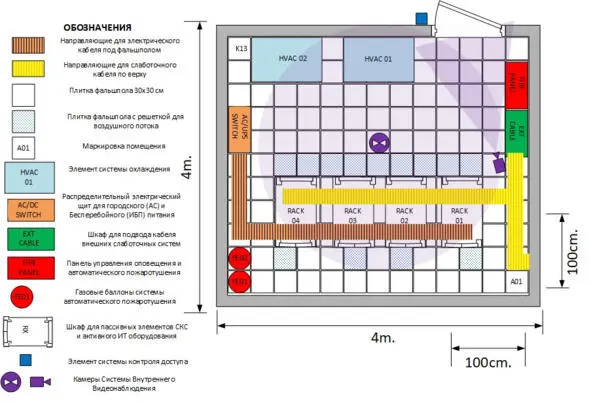

Физические требования к помещению ЦОД

Для помещения серверной комнаты (ЦОД) можно руководствоваться, но не ограничиваться следующими требованиями. Рекомендуется:

•Размер машинного зала не менее 6 м2;

•Размещать на первых этажах здания для облегчения доставки и размещения оборудования;

•Размещать помещение ЦОД в центре здания;

•Шахты проходят через ЦОД или непосредственной близости;

•Стены из кирпичной кладки или бетона;

•Ограниченный доступ в помещение;

•Обеспечивать возможность размещения шкафов (форм-фактор 42U 600 х 1100 х 2000 мм) и их обслуживание;

•Обеспечение пространства между боковыми стенками стоек или пары стоек не менее 30 см;

•Обеспечение прохода между стойками не менее 60 см;

•Доступ к стойке с фронтальной стороны порядка 90—150 см для установки оборудования;

•Доступ к задней стороне стойки порядка 60—90 см для проведения монтажных работ;

•Обеспечивать возможность проведения регламентных работ;

•Высота рабочего пространства (от фальшпола до подвесного потолка) помещения не менее 2.2 м;

•Металлическая дверь;

•Размер дверного проема не менее 1м х 2м без порога;

•Дверь открывается наружу и снабжена механизмом «push up»;

•Наличие фальшпола с высотой не менее 40 см;

•Наличие фальшпола выдерживающего весовую нагрузку от 600 кг/м2 для «обычных» стоек и до 1200 кг/м2 для стоек с «высокой плотностью» установки;

•Наличие открытых кабельных направляющих (не менее 150 х 25 мм) под фальшполом для прокладки силового кабеля;

•Кабельные направляющие устанавливаются выше пола на 10 см;

•Наличие открытых кабельных направляющих (не менее 150 х 25 мм) на потолке для прокладки слаботочного кабеля;

•Использование пожара-стойких, не токсичных, не дымных материалов;

•Возможность доставки габаритных, порядка 2000 х 1000 х 1000 мм и тяжелых, порядка 300 кг. грузов;

•Наличия резервных шахт или каналов для подвода кабелей;

•Размещать машинный зал не далеко от технических помещений;

Допускается:

•Располагать серверную комнату в подвале, если отсутствует угроза затопления;

•Использование серверной комнаты в качестве коммуникационной комнаты для небольшого объекта;

•Не использовать фальшпол для малых и не нагруженных серверных комнат;

Не рекомендуется:

•Располагать серверную комнату на вернем этаже здания;

•Располагать серверную комнату таким образом, что стенки серверной являются внешними стенами здания;

•Наличие окон в серверной комнате;

Запрещается:

•Прохождение по помещению серверной комнаты водяных труб, труб отопления или канализации.

•Прохождения рядом или на верхних этажах от серверной комнаты водяных труб, труб отопления или канализации.

•Использовать серверную комнату не по назначению

Физические требования к помещению коммутационной комнаты

Для помещения коммутационной комнаты можно руководствоваться, но не ограничиваться следующими требованиями со стороны ИТ:

Рекомендуется:

•Размещать в центре здания для небольших объектов.

•В зависимости от конструкции здания, размещать с учетом ограничения СКС.

•Шахты и каналы должны проходить через помещение.

•Ограниченный доступ в помещение.

•Помещение обеспечивает возможность размещения одного коммуникационного шкафа (стойка форм фактор 42U) и ее обслуживание.

•Высота рабочего пространства (от фальшпола до подвесного потолка) помещения не менее 2.2 м

•Металлическая дверь

•Размер дверного проема не менее 1м х 2м без порога

•Дверь открывается наружу помещения и наличия механизма «push up»

•Наличие открытых, металлических кабельных направляющих (не менее 150 х 25 мм) для прокладки силового кабеля.

•Наличие открытых, металлических кабельных направляющих (не менее 150 х 25 мм) для прокладки коммуникационного кабеля

•Использование пожара-стойких, не токсичных и не дымных материалов

•Возможность удобной доставки габаритных (2000 х 1000 х 1000 мм) и тяжелых грузов (до 100 кг.)

•Наличия двух шахт или каналов для подвода кабелей.

Допускается:

•Использование серверной комнаты в качестве коммуникационной комнаты для небольшого объекта.

•Не использовать фальшпол для малых и не нагруженных коммутационных комнат.

•Использование настенных коммуникационных шкафов (форм фактор 9—12U настенный 600 х 900 х 600 мм) вместо коммутационной комнаты для малых объектов.

Не рекомендуется:

•Располагать серверную комнату таким образом, что стенки серверной являются внешними стенами здания.
