1. Откройте окно командной строки.

2. Запустите Process Explorer и убедитесь, что подсистема POSIX еще не запущена (т. е. процесса Psxss.exe в системе нет). Также убедитесь, что Process Explorer отображает список процессов как дерево (нажмите Ctrl+T).

3. Запустите POSIX-программу (например C Shell или Korn Shell, поставляемую с Windows Services for UNIX) или утилиту POSIX из ресурсов Windows 2000, например \Apps\POSIX\Ls.exe.

4. Вернитесь в Process Explorer и обратите внимание на новый процесс Psxss.exe, являющийся дочерним процессом Smss.exe (который в зависимости от выбранного интервала подсветки может какое-то время оставаться выделенным как новый процесс).

Для компиляции и сборки приложения POSIX в Windows нужны заголовочные файлы и библиотеки POSIX из Platform SDK. Исполняемые файлы POSIX связываются с библиотекой подсистемы POSIX, Psxdll.dll. Поскольку Windows по умолчанию сконфигурирована на запуск подсистемы POSIX только по требованию, при первом запуске приложения POSIX должен запуститься процесс подсистемы POSIX (Psxss.exe). Его выполнение продолжается до перезагрузки системы. (Если вы завершите процесс подсистемы POSIX, запуск приложений POSIX станет невозможен до следующей перезагрузки системы.) Приложение POSIX не выполняется самостоятельно; для него запускается специальный файл поддержки Posix.exe, создающий дочерний процесс, из которого и запускаются приложения POSIX.

Подсистема окружения OS/2, как и подсистема POSIX, обладает довольно ограниченной функциональностью и поддерживает лишь 16-разрядные приложения OS/2 версии 1.2 с символьным или графическим вводом-выводом. Кроме того, Windows запрещает прикладным программам прямой доступ к оборудованию и поэтому не поддерживает приложения OS/2, использующие расширенный ввод-вывод видео или включающие сегменты привилегированного ввода-вывода, которые пытаются выполнять инструкции IN/OUT (для доступа к некоторым аппаратным устройствам). Приложения, выдающие машинные команды CLI/STI, могут работать в Windows, но на время выполнения команды STI все другие приложения OS/2 в системе и потоки процессов OS/2, выдающих команды CLI, приостанавливаются.

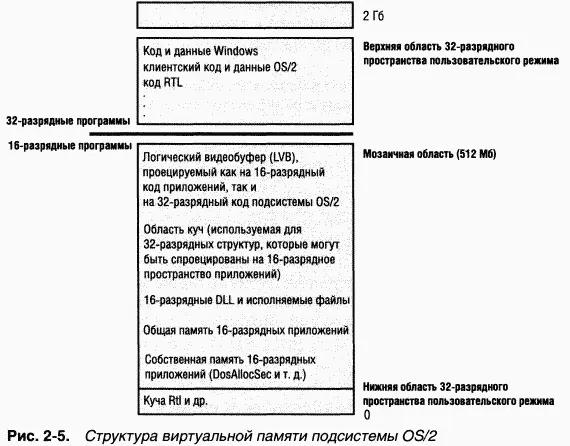

Как показано на рис. 2–5, подсистема OS/2, использующая 32-разрядное виртуальное адресное пространство Windows, может предоставить приложениям OS/2 версии 1.2 до 512 Мб памяти, снимая тем самым исходное ограничение этой версии на объем адресуемой памяти (до 16 Мб).

Мозаичная область (tiled area) — это 512 Мб заранее резервируемого виртуального адресного пространства, откуда передается и куда возвращается память, выделяемая под сегменты, которыми пользуются 16-разрядные приложения. Для каждого процесса подсистема OS/2 ведет таблицу локальных дескрипторов (local descriptor table, LDT), в которой сегменты разделяемой памяти занимают один и тот же LDT-слот для всех процессов OS/2.

Как будет детально показано в главе 6, потоки являются элементами выполняемой программы и, как таковые, подлежат планированию (подключению к процессору по определенной схеме). B OS/2 всего 64 уровня приоритетов (от 0 до 63), а в Windows — 32 (от 0 до 31). Несмотря на это, 64 уровня приоритетов OS/2 проецируются на динамические приоритеты Windows с 1-го по 15-й. Потоки OS/2, выполняемые в Windows, никогда не получают приоритеты реального времени (16–31).

Как и подсистема POSIX, подсистема OS/2 автоматически запускается при первой активизации OS/2-совместимого образа и продолжает выполняться до перезагрузки всей системы.

Подробнее о выполнении приложений POSIX и OS/2 в Windows см. главу 6.

Ntdll.dll — специальная библиотека системной поддержки, нужная в основном при использовании DLL подсистем. Она содержит функции двух типов:

•интерфейсы диспетчера системных сервисов (system service dispatch stubs) к сервисам исполнительной системы Windows;

•внутренние функции поддержки, используемые подсистемами, DLL подсистем и другими компонентами операционной системы. Первая группа функций предоставляет интерфейс к сервисам исполнительной системы Windows, которые можно вызывать из пользовательского режима. Таких функций более 200, например NtCreateFile, NtSetEvent и т. д. Как уже говорилось, большинство из них доступно через Windows API (однако некоторые из них предназначены только для применения внутри самой операционной системы).

Для каждой из этих функций в Ntdll существует точка входа с тем же именем. Код внутри функции содержит специфичную для конкретной аппаратной архитектуры команду перехода в режим ядра для вызова диспетчера системных сервисов (о нем рассказывается в главе 3), который после проверки некоторых параметров вызывает уже настоящий сервис режима ядра из Ntoskrnl.exe.

Ntdll также включает множество функций поддержки, например загрузчик образов (функции, имена которых начинаются с Ldr), диспетчер куч, функции для взаимодействия с процессом подсистемы Windows (функции, имена которых начинаются с Csr), а также универсальные процедуры библиотек периода выполнения (функции, имена которых начинаются с Rtl). Там же находится диспетчер APC (asynchronous procedure call) пользовательского режима и диспетчер исключений. (Подробнее об APC и исключениях см. главу 3.)

Исполнительная система (executive) находится на верхнем уровне Ntoskrnl.exe (ядро располагается на более низком уровне). B ее состав входят функции следующего типа.

•Экспортируемые функции, доступные для вызова из пользовательского режима. Эти функции называются системными сервисами и экспортируются через Ntdll. Большинство сервисов доступно через Windows API или API других подсистем окружения. Однако некоторые из них недоступны через документированные функции (примером могут служить LPC, функции запросов вроде NtQueryInformationProcess, специализированные функции типа NtCreatePagingFile и т. д.).

•Функции драйверов устройств, вызываемые через функцию DeviceIoCont-rol. Последняя является универсальным интерфейсом от пользовательского режима к режиму ядра для вызова функций в драйверах устройств, не связанных с чтением или записью.

•Экспортируемые функции, доступные для вызова только из режима ядра и документированные в Windows DDK или Windows Installable File System (IFS) Kit (см. wwwmicrosoft.com/whdc/ddk/ifskit.default.mspx).

•Экспортируемые функции, доступные для вызова только из режима ядра, но не описанные в Windows DDK или IFS Kit (например, функции, которые используются видеодрайвером, работающим на этапе загрузки, и чьи имена начинаются с Inbv).

•Функции, определенные как глобальные, но не экспортируемые символы. Включают внутренние функции поддержки, вызываемые в Ntoskrnl; их имена начинаются с Iop (функции поддержки диспетчера ввода-вывода) или с Mi (функции поддержки управления памятью).
