Одна из групп объектов ядра, называемых управляющими (control objects), определяет семантику управления различными функциями операционной системы. B эту группу входят объекты APC, DPC (deferred procedure call) и несколько объектов, используемых диспетчером ввода-вывода (например, объект прерывания).

Другая группа объектов под названием объекты диспетчера (dispatcher objects) реализует средства синхронизации, позволяющие изменять планирование потоков. B группу таких объектов входят поток ядра (kernel thread), мьютекс (mutex), событие (event), семафор (semaphore), таймер (timer), ожидаемый таймер (waitable timer) и некоторые другие. C помощью функций ядра исполнительная система создает объекты ядра, манипулирует ими и конструирует более сложные объекты, предоставляемые в пользовательском режиме. Объекты подробно рассматриваются в главе 3, а процессы и потоки — в главе 6.

Другая важная задача ядра — абстрагирование или изоляция исполнительной системы и драйверов устройств от различий между аппаратными архитектурами, поддерживаемыми Windows (т. е. различий в обработке прерываний, диспетчеризации исключений и синхронизации между несколькими процессорами).

Архитектура ядра нацелена на максимальное обобщение кода — даже в случае аппаратно-зависимых функций. Ядро поддерживает набор семантически идентичных и переносимых между архитектурами интерфейсов. Большая часть кода, реализующего переносимые интерфейсы, также идентична для разных архитектур.

Ho одна часть этих интерфейсов по-разному реализуется на разных архитектурах, а другая включает код, специфичный для конкретной архитектуры. Архитектурно-независимые интерфейсы могут быть вызваны на любой машине, причем семантика интерфейса будет одинаковой — независимо от специфического кода для той или иной архитектуры. Некоторые интерфейсы ядра (например, процедуры спин-блокировки, описанные в главе 3) на самом деле реализуются в HAL (см. следующий раздел), поскольку их реализация может отличаться даже в пределах семейства процессоров с одинаковой архитектурой.

B ядре также содержится небольшая порция кода с х86-специфичными интерфейсами, необходимыми для поддержки старых программ MS-DOS. Эти интерфейсы не являются переносимыми в том смысле, что их нельзя вызывать на машине с другой архитектурой, где они попросту отсутствуют. Этот х86-специфичный код, например, поддерживает манипуляции с GDT (global descriptor tables) и LDT (local descriptor tables) — аппаратными средствами x86.

Другим примером архитектурно-специфичного кода ядра может служить интерфейс, предоставляющий поддержку буфера трансляции и процессорного кэша. Эта поддержка требует разного кода на разных архитектурах, поскольку кэш в них реализуется различным образом.

Еще один пример — переключение контекста. Хотя на высоком уровне для выбора потоков и переключения контекста применяется один и тот же алгоритм (сохраняется контекст предыдущего потока, загружается контекст нового и запускается новый поток), существуют архитектурные различия между его реализациями для разных процессоров. Поскольку контекст описывается состоянием процессора (его регистров и т. д.), сохраняемая и загружаемая информация зависит от архитектуры.

Как отмечалось в начале этой главы, одной из важнейших особенностей архитектуры Windows является переносимость между различными аппаратными платформами. Ключевой компонент, обеспечивающий такую переносимость, — уровень абстрагирования от оборудования (hardware abstraction layer, HAL). HAL — это загружаемый модуль режима ядра (Hal.dll), предоставляющий низкоуровневый интерфейс с аппаратной платформой, на которой выполняется Windows. Он скрывает от операционной системы специфику конкретной аппаратной платформы, в том числе ее интерфейсов ввода-вывода, контроллеров прерываний и механизмов взаимодействия между процессорами, т. е. все функции, зависимые от архитектуры и от конкретной машины.

Когда внутренним компонентам Windows и драйверам устройств нужна платформенно-зависимая информация, они обращаются не к самому оборудованию, а к подпрограммам HAL, что и обеспечивает переносимость этой операционной системы. По этой причине подпрограммы HAL документированы в Windows DDK, где вы найдете более подробные сведения о HAL и о его использовании драйверами.

Хотя в Windows имеется несколько модулей HAL (см. таблицу 2–6), при установке на жесткий диск компьютера копируется только один из них — Hal.dll. (B других операционных системах, например в VMS, нужный модуль HAL выбирается при загрузке системы.) Поскольку для поддержки разных процессоров требуются разные модули HAL, системный диск от одной х86-установки скорее всего не подойдет для загрузки системы с другим процессором.

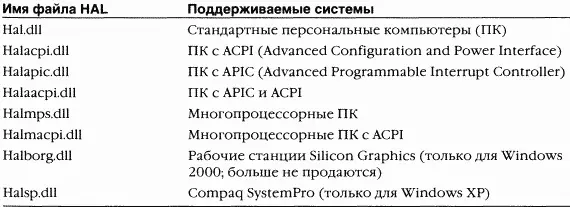

Таблица 2–6. Список модулей HAL для x86 в \ Windows\Driver\Cache\i386\Driver.cab

ПРИМЕЧАНИЕ B базовой системе Windows Server 2003 нет HAL, специфических для конкретных вендоров.

ЭКСПЕРИМЕНТ: просмотр базовых HAL, включенных в Windows

Для просмотра HAL, включенных в Windows, откройте файл Driver.cab в соответствующем подкаталоге, специфичном для конкретной архитектуры, в каталоге \Windows\Driver Cache. (Например, для систем x86 имя этого файла — \Windows\Driver Cache\i386\Driver.cab.) Прокрутите список до файлов, начинающихся с «Hal», и вы увидите файлы, перечисленные в таблице 2–6.

ЭКСПЕРИМЕНТ: определяем используемый модуль HAL

Определить, какой модуль HAL используется на вашей машине, можно двумя способами.

1. Откройте файл \Windows\Repair\Setup.log, найдите строку с Haldll. Имя файла, стоящее в этой строке после знака равенства, соответствует имени модуля HAL, извлеченного из Driver.cab с дистрибутивного носителя.

2. Откройте Device Manager (Диспетчер устройств): щелкните правой кнопкой мыши значок My Computer (Мой компьютер) на рабочем столе, выберите команду Properties (Свойства), откройте вкладку Hardware (Оборудование) и щелкните кнопку Device Manager (Диспетчер устройств). Проверьте имя «драйвера» для устройства Computer (Компьютер).

ЭКСПЕРИМЕНТ: просмотр зависимостей NTOSKRNL и HAL

Вы можете просмотреть взаимосвязи образов ядра и HAL, изучив их таблицы импорта и экспорта с помощью утилиты Dependency Walker (Depends.exe), которая содержится в Windows Support Tools и Platform SDK. Для исследования файла в Dependency Walker откройте его командой Open из меню File.

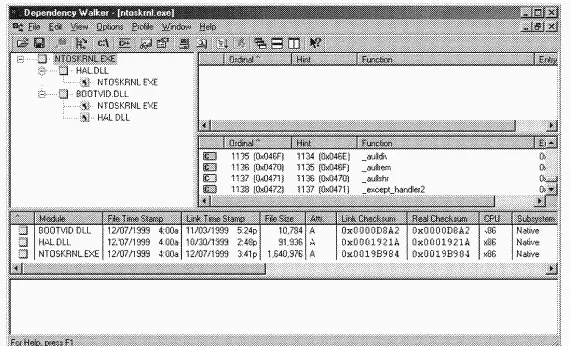

Вот пример вывода этой утилиты при просмотре зависимостей в Ntoskrnl.

Обратите внимание, что Ntoskrnl связан с HAL, который в свою очередь связан с Ntoskrnl (оба используют функции друг у друга). Ntoskrnl также связан с Bootvid.dll, видеодрайвером, используемым для вывода заставки при запуске Windows. B Windows XP и выше вы увидите в списке дополнительную DLL, Kdcom.dll. Она содержит код инфраструктуры отладчика ядра, который раньше был частью Ntoskrnl.exe.
