WMI состоит из четырех главных компонентов, как показано на рис. 4-19: управляющих приложений, инфраструктуры WMI, компонентов доступа (провайдеров) и управляемых объектов. Первые являются Windows-приложениями, получающими сведения об управляемых объектах для последующей обработки или вывода. Пример простого управляющего приложения — утилита Performance (Производительность), использующая WMI вместо Performance API. K более сложным программам относятся промышленные средства управления, позволяющие администраторам автоматизировать инвентаризацию программно-аппаратных конфигураций всех компьютеров на своих предприятиях.

Управляющие приложения, как правило, предназначены для управления определенными объектами и сбора данных от них. Объект может представлять единственный компонент, например сетевую плату, или совокупность компонентов вроде компьютера. (Объект «компьютер» может включать объект «сетевая плата».) Провайдеры должны определять и экспортировать форму представления объектов, нужных управляющим приложениям. Так, изготовитель может добавить специфичную функциональность для сетевой платы, поддерживаемой WMI. Поэтому он должен написать свой провайдер, который открывал бы управляющим приложениям объекты, связанные с этой функциональностью.

Инфраструктура WMI, центральное место в которой занимает Common Information Model (CIM) Object Manager (CIMOM), связывает воедино управляющие приложения и провайдеры (о CIM — чуть позже). Инфраструктура также служит хранилищем классов объектов и зачастую диспетчером хранения свойств постоянных объектов. WMI реализует это хранилище в виде базы данных на диске, которая называется репозитарием объектов CIMOM (CIMOM Object Repository). WMI поддерживает несколько API, через которые управляющие приложения обращаются к данным объектов, провайдерам и определениям классов.

Для прямого взаимодействия с WMI Windows-программы используют WMI COM API, основной API управления. Остальные API размещаются поверх COM API и включают ODBC-адаптер для СУБД Microsoft Access. Разработчик может использовать этот адаптер для встраивания ссылок на данные объектов в свою базу данных. После этого можно легко генерировать отчеты с помощью запросов к базе данных, содержащей WMI-информацию. ActiveX-элементы WMI поддерживают другой многоуровневый API. Web-разработчики используют ActiveX-элементы для создания Web-интерфейсов к WMI-данным. API для написания сценариев WMI представляет собой еще один API управления, используемый в приложениях, построенных на основе сценариев («скриптов»), и в программах Microsoft Visual Basic. Поддержка сценариев WMI предусмотрена во всех технологиях языков программирования Microsoft.

Как и для управляющих приложений, интерфейсы WMI COM образуют основной API для провайдеров. Ho в отличие от управляющих приложений, являющихся СОМ-клиентами, провайдеры — это COM- или DCOM-серверы, т. е. провайдеры реализуют СОМ-объекты, с которыми взаимодействует WMI Провайдеры могут быть реализованы в виде DLL, загружаемых в процесс диспетчера WMI, а также в виде отдельных Windows-приложений или сервисов. Microsoft предлагает ряд встроенных провайдеров, которые представляют данные из таких общеизвестных источников, как Performance API, реестр, Event Manager, Active Directory, SNMP и WDM-драйверы устройств. Сторонние разработчики могут создавать свои компоненты доступа, используя WMI SDK.

B основе WBEM лежит спецификация CIM, разработанная DMTE CIM определяет, как управляющие системы представляют любые компоненты вычислительной системы — от компьютера до устройств и приложений. Разработчики провайдеров используют CIM для представления компонентов приложения, для которого они предусматривают возможность управления. Реализация CIМ-представлений осуществляется на языке Managed Object Format (MOF).

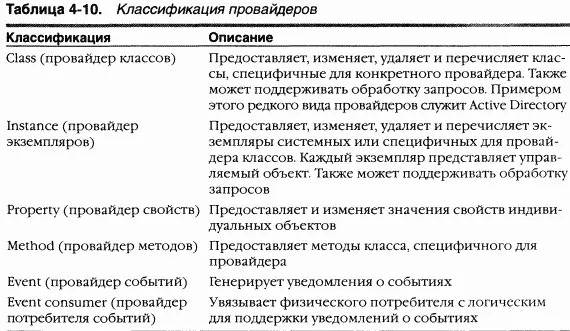

Провайдер должен не только определять классы, представляющие объекты, но и обеспечивать WMI-интерфейс с объектами. WMI классифицирует провайдеры в соответствии с функциями их интерфейса. Эта классификация показана в таблице 4-10. Заметьте, что провайдер может реализовать несколько функций и благодаря этому выступать сразу в нескольких ролях, например провайдера классов и провайдера событий. Чтобы лучше понять определения функций в таблице 4-10, рассмотрим провайдер Event Log, реализующий несколько таких функций. Он поддерживает несколько объектов, включая Event Log Computer, Event Log Record и Event Log File. Event Log является провайдером Instance, так как способен определять несколько экземпляров своих классов. Один из классов, определяемых Event Log в нескольких экземплярах, — Event Log File (Win32_NTEventlogFile); экземпляр этого класса определяется для каждого журнала событий: System Event Log (Журнал системы), Application Event Log (Журнал приложений) и Security Event Log (Журнал безопасности).

Провайдер Event Log определяет данные экземпляра и позволяет управляющим приложениям перечислять записи. Методы backup и restore, реализуемые Event Log для объектов Event Log File, позволяют управляющим приложениям создавать резервные копии файлов Event Log и восстанавливать их через WMI. A это дает основания считать Event Log и провайдером Method. Наконец, управляющее приложение может зарегистрироваться на получение уведомлений о создании новых записей в файлах Event Log. Таким образом, Event Log, уведомляя WMI о создании новых записей, выступает еще и в роли провайдера Event.

CIM следует по стопам объектно-ориентированных языков типа C++ и Java, в которых средства моделирования создают представления в виде классов. Работая с классами, программисты могут использовать мощные методы моделирования, например наследование и включение. Подклассы могут наследовать атрибуты класса-предка, добавляя при этом собственные и даже переопределяя унаследованные. Класс, наследующий свойства другого класса, считается производным. B то же время классы можно составлять, создавая новый класс, включающий другие.

DMTF предоставляет набор классов как часть стандарта WBEM. Эти классы образуют базовый язык CIM и представляют объекты, применимые во всех сферах управления. Классы являются частью базовой модели CIM (CIM core model). Примером базового класса может служить CIM_ManagedSystemElement. У него есть несколько базовых свойств, идентифицирующих физические компоненты вроде аппаратных устройств и логические компоненты типа процессов и файлов. K свойствам относятся заголовок (caption), описание (description), дата установки (installation date) и статус (status). Таким образом, классы CIM_LogicalElement и CIM_PhysicalElement наследуют атрибуты класса CIM_ManagedSystemElement. Эти два класса тоже входят в базовую модель CIM. B стандарте WBEM эти классы называются абстрактными, поскольку они существуют только как наследуемые другими классами (т. е. создать объект абстрактного класса нельзя). Абстрактные классы можно считать шаблонами, которые определяют свойства, используемые в других классах.
