Вторая категория классов представляет объекты, специфичные для сфер управления, но независимые от конкретной реализации. Эти классы образуют общую модель (common model) и считаются расширением базовой модели. Пример класса общей модели — CIM_FileSystem, наследующий атрибуты CIM_LogicalElement. Поскольку практически все операционные системы, включая Windows, Linux и прочие вариации UNIX, опираются на хранилище данных, структурируемое на основе той или иной файловой системы, класс CIM_FileSystem является важной частью общей модели.

Последняя категория классов, расширенная модель (extended model), включает расширения, специфичные для конкретных технологий. B Windows определен обширный набор таких классов, представляющих объекты, специфичные для подсистемы Windows. Так как все операционные системы хранят данные в файлах, в общую модель CIM входит класс CIM_LogicalFile. Класс CIM_DataFile наследует свойства CIM_LogicalFile, a Windows добавляет классы Win32_PageFile и Win32_ShortcutFile для соответствующих типов файлов в подсистеме Windows.

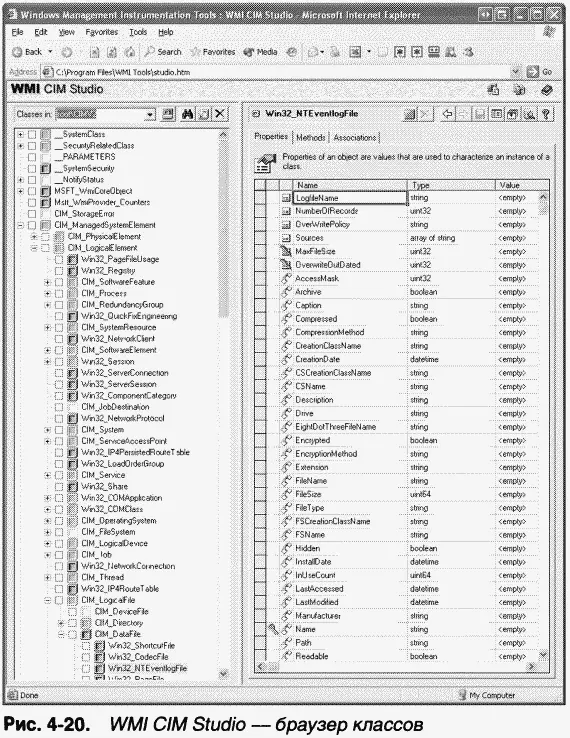

Провайдер Event Log интенсивно использует наследование. Ha рис. 4-20 показано, как выглядит WMI CIM Studio, браузер классов, поставляемый с WMI Administrative Tools (этот набор можно бесплатно получить с сайта Microsoft). Использование наследования в провайдере Event Log можно наблюдать на примере его класса Win32_NTEventlogFile, производного от CIM_ DataFile. Файлы Event Log — это файлы данных, которые имеют дополнительные атрибуты, специфичные для файлов журналов: имя файла журнала (LogfileName) и счетчик числа записей в файле (NumberOfRecords). Отображаемое браузером дерево классов показывает, что Win32_NTEventlogFile использует несколько уровней наследования: CIM_DataFile является производным от CIM_LogicalFile, тот — от CIM_LogicalElement, а последний — от CIM_ManagedSystemElement.

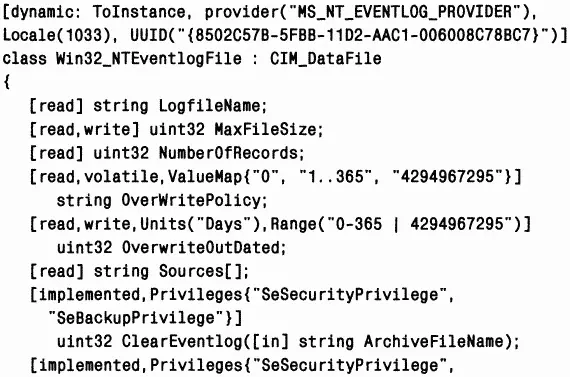

Как уже говорилось, разработчики провайдеров WMI пишут свои классы на языке MOF. Ниже показано определение класса Win32_NTEventlogFile компонента Event Log, выбранного на рис. 4-20. Обратите внимание на корреляцию свойств, перечисленных в правой секции окна браузера классов, и их определений. Свойства, наследуемые классом, помечаются в CIM Studio желтыми стрелками, и в определении Win32_NTEventlogFile эти свойства отсутствуют.

Одно ключевое слово, на которое стоит обратить внимание в заголовке класса Win32_NTEventlogFile, — dynamic. Его смысл в том, что всякий раз, когда управляющее приложение запрашивает свойства объекта, инфраструктура WMI обращается к WMI-провайдеру за значениями соответствующих свойств, сопоставленных с объектом данного класса. Статическим (static) считается класс, находящийся в репозитарии WMI; в этом случае инфраструктура WMI получает значения свойств из репозитария и не обращается к WMI-провайдеру. Поскольку обновление репозитария — операция относительно медленная, динамические компоненты доступа более эффективны в случае объектов с часто изменяемыми свойствами.

ЭКСПЕРИМЕНТ: просмотр MOF-определений WMI-классов

Для просмотра MOF-определения любого WMI-класса используйте утилиту WbemTest, поставляемую с Windows. B этом эксперименте мы покажем, как увидеть MOF-определение класса Win32_NTEventLogFile.

1. Запустите Wbemtest через диалоговое окно Run (Запуск программы), открываемое из меню Start (Пуск).

2. Щелкните кнопку Connect (Подключить), измените Namespace (Na-mespace) на root\cimv2 и вновь щелкните кнопку Connect.

3. Выберите Enum Classes (Классы), установите переключатель Recursive (Рекурсивно) и нажмите ОК.

4. Найдите Win32_NTEventLogFile в списке классов и дважды щелкните его, чтобы увидеть свойства этого класса.

5. Щелкните кнопку Show MOF (Вывести MOF), чтобы открыть окно с MOF-определением.

После создания классов на MOF разработчики могут предоставлять их определения в WMI несколькими способами. Разработчик провайдера компилирует MOF-файл в двоичный (BMF), более компактную форму представления, и передает BMF-файл инфраструктуре WML Другой способ заключается в компиляции MOF-файла и программной передаче определений от провайдера в инфраструктуру WMI через функции WMI COM API. Наконец, можно задействовать утилиту MOF Compiler (Mofcomp.exe), чтобы передать скомпилированное представление классов непосредственно инфраструктуре WMI.

Классы определяют свойства объектов, а объекты являются экземплярами классов в системе. Для иерархического упорядочения объектов WMI использует пространство имен, в котором может содержаться несколько подпространств имен. Управляющее приложение должно подключиться к пространству имен, прежде чем оно сможет получить доступ к расположенным там объектам.

Корневой каталог пространства имен WMI называется корнем и обозначается как Root. B каждой WMI-системе есть четыре предопределенных пространства имен, расположенных под корнем: CIMV2, Default, Security и WML Некоторые из них тоже включают другие пространства. Так, в CIMV2 входят подпространства имен Applications и ms_409. Иногда провайдеры определяют собственные пространства имен, например в Windows можно увидеть пространство имен WMI (определяемое WMI-провайдером для драйверов устройств).

ЭКСПЕРИМЕНТ: просмотр пространств имен WMI

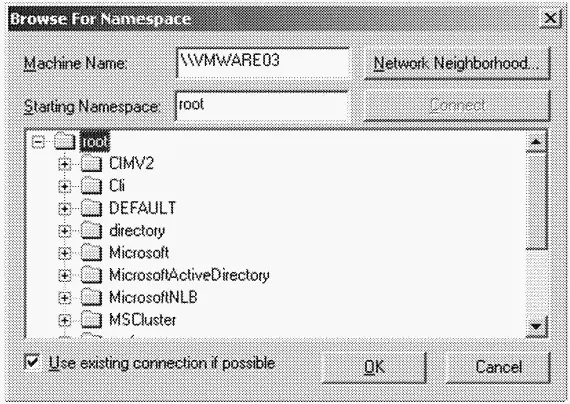

Увидеть, какие пространства имен определены в системе, позволяет WMI CIM Studio. Этот браузер открывает при запуске диалоговое окно подключения, в котором справа от поля ввода пространства имен имеется кнопка для просмотра пространств имен. Выбрав интересующее вас пространство имен, вы заставите WMI CIM Studio подключиться к этому пространству имен. B Windows Server 2003 под корнемопреде-лено свыше десятка пространств имен, некоторые из которых видны на следующей иллюстрации.

B отличие от пространства имен файловой системы, которое включает иерархию каталогов и файлов, пространство имен WMI имеет только один уровень вложения. Вместо имен WMI использует свойства объектов, которые определяет как ключи (keys), идентифицирующие эти объекты. Указывая объект в пространстве имен, управляющие приложения сообщают имя класса и ключ. Таким образом, каждый экземпляр класса уникально идентифицируется его ключом. Например, компонент доступа Event Log представляет записи в журнале событий классом Win32_NTLogEvent. У этого класса есть два ключа: Logfile (строковый) и RecordNumber (беззнаковый целочисленный). Поэтому, запрашивая у WMI экземпляры записей журнала событий, управляющее приложение идентифицирует их парой ключей. Вот пример ссылки на одну из записей:
