Марк Руссинович - 2.Внутреннее устройство Windows (гл. 5-7)

Как и другие компоненты исполнительной системы Windows, диспетчер памяти полностью реентерабелен и поддерживает одновременное выполнение в многопроцессорных системах, управляя тем, как потоки захватывают ресурсы. C этой целью диспетчер памяти контролирует доступ к собственным структурам данным, используя внутренние механизмы синхронизации, например спин-блокировку и ресурсы исполнительной системы (о синхронизирующих объектах см. главу 3).

Диспетчер памяти должен синхронизировать доступ к таким общесистемным ресурсам, как база данных номеров фреймов страниц (PFN) (контроль через спин-блокировку), объекты «раздел» и системный рабочий набор (контроль через спин-блокировку с заталкиванием указателя) и страничные файлы (контроль через объекты «мьютекс»). B Windows XP и Windows Server 2003 ряд таких блокировок был либо удален, либо оптимизирован, что позволило резко снизить вероятность конкуренции. Например, в Windows 2000 для синхронизации изменений в системном адресном пространстве и при передаче памяти применялись спин-блокировки, но, начиная с Windows XP, эти спин-блокировки были удалены, чтобы повысить масштабируемость. Индивидуальные для каждого процесса структуры данных управления памятью, требующие синхронизации, включают блокировку рабочего набора (удерживаемую на время внесения изменений в список рабочего набора) и блокировку адресного пространства (удерживаемую в период его изменения). Синхронизация рабочего набора в Windows 2000 реализована с помощью мьютекса, но в Windows XP и более поздних версиях применяется более эффективная блокировка с заталкиванием указателя, которая поддерживает как разделяемый, так и монопольный доступ.

K другим операциям, в которых больше не используется захват блокировок, относятся контроль квот на пулы подкачиваемой и неподкачиваемой памяти, управление передачей страниц, а также выделение и проецирование физической памяти через функции поддержки AWE (Address Windowing Extensions). Кроме того, блокировка, синхронизирующая доступ к структурам, которые описывают физическую память (база данных PFN), теперь захватывается реже и удерживается в течение меньшего времени. Эти изменения особенно важны в многопроцессорных системах, где они позволили уменьшить частоту блокировки диспетчера памяти на период модификации со стороны другого процессора какой-либо глобальной структуры или вообще исключить такую блокировку.

Как и большинство компонентов Windows, диспетчер памяти старается автоматически оптимизировать работу систем различных масштабов и конфигураций при разных уровнях загруженности. Некоторые стандартные настройки можно изменить через параметры в разделе реестра HKLM\SYSTEM\ CurrentControlSet\Control\Session Manager\Memory Management, но, как правило, они оптимальны в большинстве случаев.

Многие пороговые значения и лимиты, от которых зависит политика принятия решений диспетчером памяти, вычисляются в период загрузки системы на основе доступной памяти и типа продукта (Windows 2000 Professional, Windows XP Professional и Windows XP Home Edition оптимизируется для интерактивного использования в качестве персональной системы, а системы Windows Server — для поддержки серверных приложений). Эти значения записываются в различные переменные ядра и впоследствии используются диспетчером памяти. Некоторые из них можно найти поиском в Ntoskrnl.exe глобальных переменных с именами, которые начинаются с Mm и содержат слово «maximum» или «minimum».

ВНИМАНИЕ He изменяйте значения этих переменных. Как показывают результаты тестирования, автоматически вычисляемые значения обеспечивают оптимальное быстродействие. Их модификация может привести к непредсказуемым последствиям вплоть до зависания и даже краха.

Объекты счетчиков производительности Memory (Память) и Process (Процесс) открывают доступ к большей части сведений об использовании памяти системой и процессами. B этой главе мы нередко упоминаем счетчики, относящиеся к рассматриваемым компонентам.

Кроме оснастки Performance (Производительность) информацию об использовании памяти выводят некоторые утилиты из Windows Support Tools и ресурсов Windows. Мы включили ряд примеров и экспериментов, иллюстрирующих их применение. Ho предупреждаем: одна и та же информация по-разному называется в разных утилитах. Это демонстрирует следующий эксперимент (определения упоминаемых в нем терминов будут даны в других разделах).

ЭКСПЕРИМЕНТ: просмотр информации о системной памяти

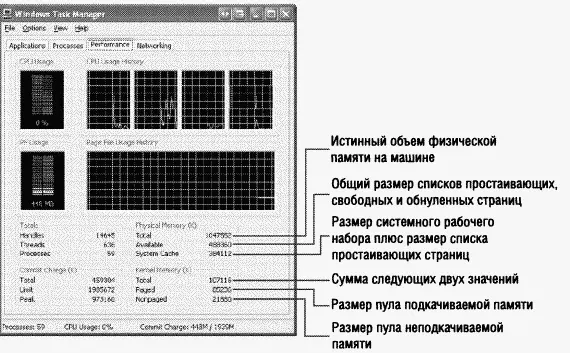

Базовую информацию о системной памяти можно получить на вкладке Performance (Быстродействие) в Task Manager (Диспетчер задач), как показано ниже (здесь используется Windows XP). Эти сведения являются подмножеством информации о памяти, предоставляемой счетчиками производительности.

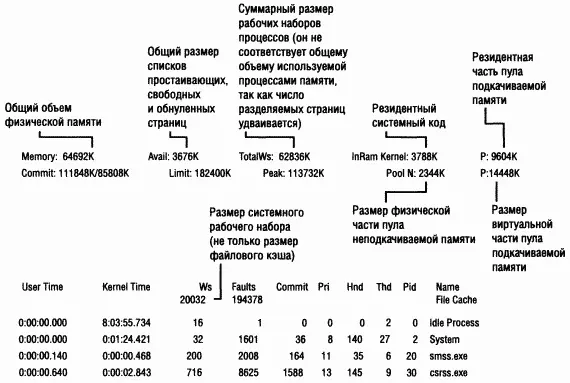

Как Pmon.exe (из Windows Support Tools), так и Pstat.exe (из Platform SDK) выводят сведения о памяти системы и процессов. Взгляните на образец вывода Pstat (определения некоторых терминов см. в таблице 7-15).

Для просмотра использованного объема памяти подкачиваемого и неподкачиваемого пулов по отдельности используйте утилиту Poolmon, описанную в разделе «Мониторинг использования пулов».

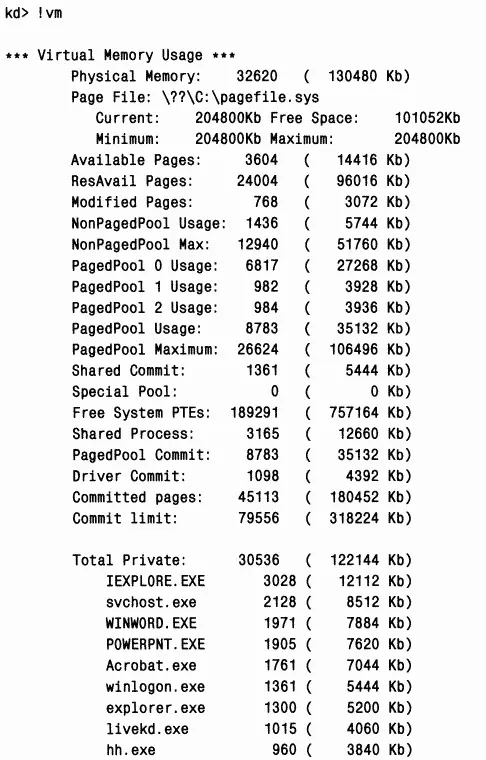

Наконец, команда !vm отладчика ядра выводит базовые сведения об управлении памятью, доступные через соответствующие счетчики производительности. Эта команда может быть полезна при изучении аварийного дампа или зависшей системы. Пример вывода этой команды приводится ниже.

ЭКСПЕРИМЕНТ: учет использованной физической памяти

Комбинируя данные от счетчиков производительности и выходную информацию команд отладчика ядра, можно получить довольно полное представление об использовании физической памяти компьютера под управлением Windows. Соответствующие счетчики производительности доступны через оснастку Performance. (Вам будет удобнее, если вы установите максимальное значение для вертикальной шкалы равным 1000.)

•Суммарный размер рабочих наборов процессов Для просмотра этих данных выберите объект Process (Процесс) и счетчик Working Set (Рабочее множество) для экземпляра _Total. Показываемое значение превышает реальный объем используемой памяти, так как разделяемые страницы учитываются в каждом рабочем наборе процесса, использующего эти страницы. Более точную картину использования памяти процессами вы получите, вычтя из общего объема физической памяти следующие показатели: размер свободной памяти, объем памяти, занятой операционной системой (неподкачиваемый пул, резидентная часть подкачиваемого пула и резидентный код операционной системы и драйверов), а также размер списка модифицированных страниц. Оставшаяся часть соответствует памяти, используемой процессами. Сравнив ее размер с размером рабочего набора процесса, показываемым оснасткой Performance, можно получить намек на объем разделяемой памяти. Хотя исследование использованной физической памяти — дело весьма увлекательное, гораздо важнее знать, сколько закрытой виртуальной памяти передано процессам, — утечки памяти проявляются как увеличение объема закрытой виртуальной памяти, а не размера рабочего набора. Ha каком-то этапе диспетчер памяти остановит чрезмерные аппетиты процесса, но размер виртуальной памяти может расти, пока не достигнет общесистемного лимита (максимально возможного в данной системе объема закрытой переданной памяти) либо лимита, установленного для задания или процесса (если процесс включен в задание); см. раздел «Страничные файлы» далее в этой главе.
