Марк Руссинович - 2.Внутреннее устройство Windows (гл. 5-7)

•Суммарный размер системного рабочего набора Эти данные можно увидеть, выбрав объект Memory (Память) и счетчик Cache Bytes (Байт кэш-памяти). Как поясняется в разделе «Системный рабочий набор», суммарный размер системного рабочего набора определяется не только размером кэша, но и подмножеством пула подкачиваемой памяти и объемом резидентного кода операционной системы и драйверов, находящегося в этом рабочем наборе.

•Размер пула неподкачиваемой памяти Для просмотра этого значения выберите счетчик Memory: Pool Nonpaged Bytes (Память: Байт в невыгружаемом страничном пуле).

• Размер списков простаивающих, свободных и обнуленных страницОбщий размер этих списков сообщает счетчик Memory: Available Bytes (Память: Доступно байт). Если вы хотите узнать размер каждого из списков, используйте команду /memusage отладчика ядра.

Теперь на графике (или в отчете) должна присутствовать информация обо всей физической памяти, кроме двух элементов, о которых счетчики производительности не сообщают:

•неподкачиваемого кода операционной системы и драйверов;

•списка модифицированных страниц и списка модифицированных, но не записываемых страниц (modified-no-write paging list). Хотя размеры двух последних списков легко узнать с помощью команды !memusage отладчика ядра, выяснить размер резидентного кода операционной системы и драйверов не так просто.

Диспетчер памяти предоставляет набор системных сервисов для выделения и освобождения виртуальной памяти, разделения памяти между процессами, проецирования файлов в память, сброса виртуальных страниц на диск, получения информации о диапазоне виртуальных страниц, изменения атрибутов защиты виртуальных страниц и блокировки в памяти.

Как и другие сервисы исполнительной системы, сервисы управления памятью требуют при вызове передачи описателя того процесса, с виртуальной памятью которого будут проводиться операции. Таким образом, вызывающая программа может управлять как собственной памятью, так и памятью других процессов (при наличии соответствующих прав). Например, если один процесс порождает другой, у первого по умолчанию остается право на манипуляции с виртуальной памятью второго. Впоследствии родительский процесс может выделять и освобождать память, считывать и записывать в нее данные через сервисы управления виртуальной памятью, передавая им в качестве аргумента описатель дочернего процесса. Подсистемы используют эту возможность для управления памятью своих клиентских процессов; она же является ключевой для реализации отладчиков, так как им нужен доступ к памяти отлаживаемого процесса для чтения и записи.

Большинство этих сервисов предоставляется через Windows API. B него входят три группы прикладных функций управления памятью: для операций со страницами виртуальной памяти ( Virtualxxx), проецирования файлов в память (CreateFileMapping,MapViewOfFile) и управления кучами (Heapxxx, а также функции из старых версий интерфейса — Localxxx и Globalxxx).

Диспетчер памяти поддерживает такие сервисы, как выделение и освобождение физической памяти, блокировка страниц в физической памяти для передачи данных другим компонентам исполнительной системы режима ядра и драйверам устройств через DMA. Имена этих функций начинаются с префикса Mm. Кроме того, существуют процедуры поддержки исполнительной системы, имена которых начинаются с Ex. He являясь частью диспетчера памяти в строгом смысле этого слова, они применяются для выделения и освобождения памяти из системных куч (пулов подкачиваемой и неподкачиваемой памяти), а также для манипуляций с ассоциативными списками. Мы затронем эту тематику в разделе «Системные пулы памяти» далее в этой главе.

Несмотря на упоминание Windows-функций управления памятью в режиме ядра и выделения памяти для драйверов устройств, мы будем рассматривать не столько интерфейсы и особенности их программирования, сколько внутренние принципы работы этих функций. Полное описание доступных функций и их интерфейсов см. в документации Platform SDK и DDK.

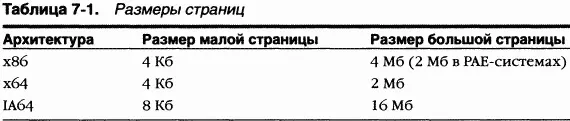

Виртуальное адресное пространство делится на единицы, называемые страницами. Это вызвано тем, что аппаратный блок управления памятью транслирует виртуальные адреса в физические по страницам. Поэтому страница — наименьшая единица защиты на аппаратном уровне. (Различные параметры защиты страниц описываются в разделе «Защита памяти» далее в этой главе.) Страницы бывают двух размеров: малого и большого. Реальный размер зависит от аппаратной платформы (см. таблицу 7–1).

Преимущество больших страниц — скорость трансляции адресов для ссылок на другие данные в большой странице. Дело в том, что первая ссылка на любой байт внутри большой страницы заставляет аппаратный ассоциативный буфер трансляции (translation look-aside buffer, TLB) (см. раздел «Ассоциативный буфер трансляции» далее в этой главе) загружать в свой кэш информацию, необходимую для трансляции ссылок на любые другие байты в этой большой странице. При использовании малых страниц для того же диапазона виртуальных адресов требуется больше элементов TLB, что заставляет чаще обновлять элементы по мере трансляции новых виртуальных адресов. A это в свою очередь требует чаще обращаться к структурам таблиц страниц при ссылках на виртуальные адреса, выходящие за пределы данной малой страницы. TLB — очень маленький кэш, и поэтому большие страницы обеспечивают более эффективное использование этого ограниченного ресурса.

Чтобы задействовать преимущества больших страниц в системах с достаточным объемом памяти (см. минимальные размеры памяти в таблице 7–2), Windows проецирует на такие страницы базовые образы операционной системы (Ntoskrnl.exe и Hal.dll) и базовые системные данные (например, начальную часть пула неподкачиваемой памяти и структуры данных, описывающие состояние каждой страницы физической памяти). Windows также автоматически проецирует на большие страницы запросы объемного ввода-вывода (драйверы устройств вызывают MmMapIoSpace), если запрос удовлетворяет длине и выравниванию для большой страницы. Наконец, Windows разрешает приложениям проецировать на такие страницы свои образы, закрытые области памяти и разделы, поддерживаемые страничным файлом (pagefile-backed sections). (См. описание флага MEM_LARGE_PAGE функции VirtualAlloc.) Вы можете указать, чтобы и другие драйверы устройств проецировались на большие страницы, добавив многострочный параметр реестра HKLM\SYSTEM\CurrentControlSet\Control\Session Manager\Memory Management\LargePageDrivers и задав имена драйверов как отдельные строки с нулем в конце.
