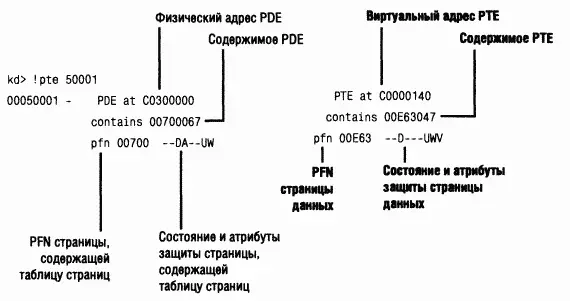

Команда !pte отладчика ядра выводит PDE и РТЕ, описывающие виртуальный адрес:

B первой колонке отладчик ядра сообщает PDE 5а во второй — РТЕ. Заметьте, что показывается виртуальный адрес PDE, а не физический. Как уже говорилось, каталог страниц процесса в х86-системах начинается с виртуального адреса 0xC0300000. Поскольку мы изучаем первый PDE каталога страниц, его адрес совпадает с адресом самого каталога.

Виртуальный адрес PTE равен 0xC0000140. Его можно вычислить, умножив индекс таблицы страниц (в данном случае — 0x50) на размер PTE (4), что дает 0x140. Поскольку диспетчер памяти проецирует таблицы страниц с адреса 0xC0000000, после добавления 140 получится виртуальный адрес, показанный на листинге: 0xC0000140. PFN страницы в каталоге страниц равен 0x700, a PFN страницы данных — 0xe63.

Флаги PTE показываются справа от PFN. Так, РТЕ, описывающий упомянутую выше страницу, имеет флаги D — UWV, где D обозначает dirty (данные страницы изменены), U — user-mode page (страница пользовательского режима), a V- valid (действительная страница).

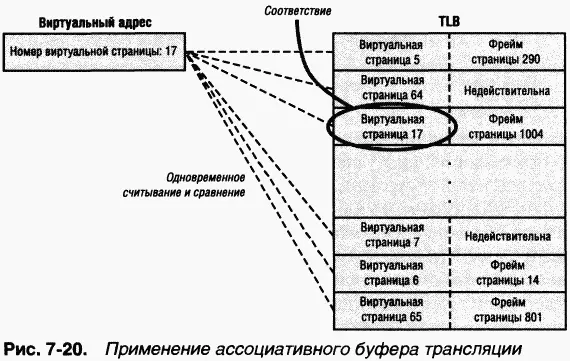

Как вы уже знаете, трансляция каждого адреса требует двух операций поиска: сначала нужно найти подходящую таблицу страниц в каталоге страниц, затем — элемент в этой таблице. Поскольку выполнение этих двух операций при каждом обращении по виртуальному адресу могло бы снизить быстродействие системы до неприемлемого уровня, большинство процессоров кэшируют транслируемые адреса, в результате чего необходимость в повторной трансляции при обращении к тем же адресам отпадает. Процессор поддерживает такой кэш в виде массива ассоциативной памяти, называемого ассоциативным буфером трансляции (translation look-aside buffer, TLB). Ассоциативная память вроде TLB представляет собой вектор, ячейки которого можно считывать и сразу сравнивать с целевым значением. B случае TLB вектор содержит сопоставления физических и виртуальных адресов для недавно использовавшихся страниц, а также атрибуты защиты каждой страницы, как показано на рис. 7-20. Каждый элемент TLB похож на элемент кэша, в метке которого хранятся компоненты виртуального адреса, а в поле данных — номер физической страницы, атрибуты защиты, битовый флаг Valid и, как правило, битовый флаг Dirty. Эти флаги отражают состояние страницы, которой соответствует кэшированный РТЕ. Если в PTE установлен битовый флаг Global (используется для страниц системного пространства, глобально видимых всем процессам), то при переключениях контекста элемент TLB не объявляется недействительным.

Часто используемым виртуальным адресам обычно соответствуют элементы в TLB, который обеспечивает чрезвычайно быструю трансляцию виртуальных адресов в физические, а в результате и быстрый доступ к памяти. Если виртуального адреса в TLB нет, он все еще может быть в памяти, но для его поиска понадобится несколько обращений к памяти, что увеличит время доступа. Если виртуальный адрес оказался в страничном файле или если диспетчер памяти изменил его РТЕ, диспетчер памяти должен явно объявить соответствующий элемент TLB недействительным. Если процесс повторно обращается к нему, генерируется ошибка страницы, нужная страница загружается обратно в память и для нее вновь создается элемент TLB.

Диспетчер памяти по возможности обрабатывает аппаратные и программные PTE одинаково. Так, при объявлении недействительного PTE действительным диспетчер памяти вызывает функцию ядра, которая обеспечивает аппаратно-независимую загрузку в TLB нового PTE. B х86-системах эта функция заменяется командой NOP, поскольку процессоры типа x86 самостоятельно загружают данные в TLB.

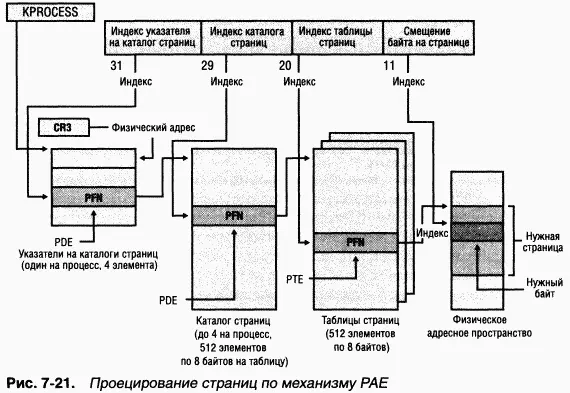

Режим проецирования памяти Physical Address Extension (PAE) впервые появился в х86-процессорах Intel Pentium Pro. При наличии соответствующей поддержки со стороны чипсета в режиме PAE можно адресоваться максимум к 64 Гб физической памяти на текущих х86-процессорах Intel и к 1024 Гб на х64-процессорах (хотя в настоящее время Windows ограничивает этот показатель 128 Гб из-за размера базы данных PFN, которая понадобилась бы для проецирования такого большого объема памяти). При работе процессора в режиме PAE блок управления памятью (memory management unit, MMU) разделяет виртуальные адреса на 4 поля (рис. 7-21).

При этом MMU по-прежнему реализует каталоги и таблицы страниц, но создает над ними третий уровень — таблицу указателей на каталоги страниц. РАЕ-режим позволяет адресовать больше памяти, чем стандартный, — но не из-за дополнительного уровня трансляции, а из-за большего размера PDE и PTE (по 64 бита вместо 32). Внутренне система представляет физический адрес 25 битами, что позволяет поддерживать максимум 2 25+12байтов, или 128 Гб, памяти. Для 32-разрядных приложений один из способов использования конфигураций с такими большими объемами памяти был представлен в разделе «Address Windowing Extensions» ранее в этой главе. Ho, даже если приложения не обращаются к таким функциям, диспетчер памяти все равно задействует всю доступную физическую память под данные файлового кэша (см. раздел «База данных PFN» далее в этой главе).

Как мы поясняли в главе 2, существует специальная версия 32-разрядного ядра с поддержкой PAE — Ntkrnlpa.exe. Для загрузки этой версии ядра укажите в Boot.ini параметр /РАЕ. Заметьте, что она устанавливается во всех 32-разрядных системах Windows, даже в системах Windows 2000 Professional или Windows XP с малой памятью. Цель — упростить тестирование драйверов устройств. Поскольку в РАЕ-ядре драйверы устройств и другой системный код используют 64-разрядные адреса, загрузка с параметром /РАЕ позволяет разработчикам тестировать свои драйверы на совместимость с системами, имеющими большие объемы памяти. Кстати, в связи с этим Boot.ini поддерживает еще один параметр — /NOLOWMEM, который запрещает использовать первые 4 Гб памяти (предполагается, что на компьютере установлено минимум 5 Гб физической памяти) и модифицирует адреса драйверов устройств для размещения выше этой границы, что гарантирует выход физических адресов драйверов за пределы 32-разрядных значений.

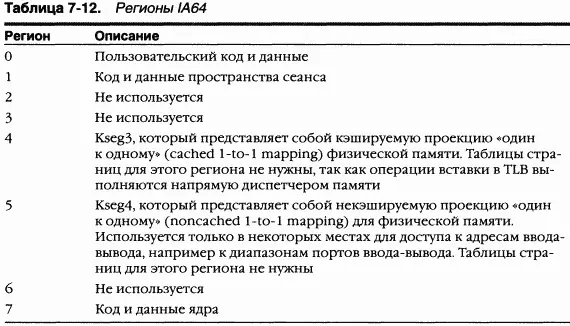

Виртуальное адресное пространство на платформе IA64 аппаратно делится на восемь регионов. У каждого региона свой набор таблиц страниц. Windows использует только пять регионов, закрепляя таблицы страниц за тремя из них. Все регионы перечислены в таблице 7-12.

При трансляции адресов 64-разряднои Windows на платформе IA64 используется трехуровневая схема таблиц страниц. Каждый процесс получает специальную структуру, содержащую 1024 указателя на каталоги страниц. Каждый каталог страниц содержит 1024 указателя на таблицы страниц, а те в свою очередь указывают на страницы физической памяти. Формат аппаратных PTE на платформе IA64 показан на рис. 7-22.
