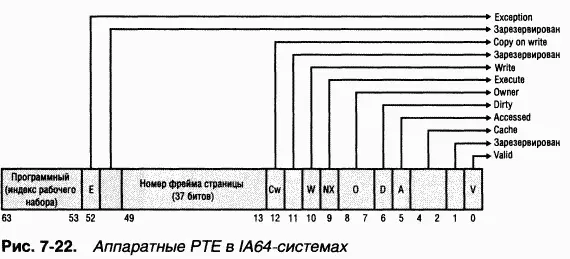

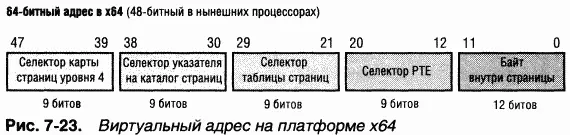

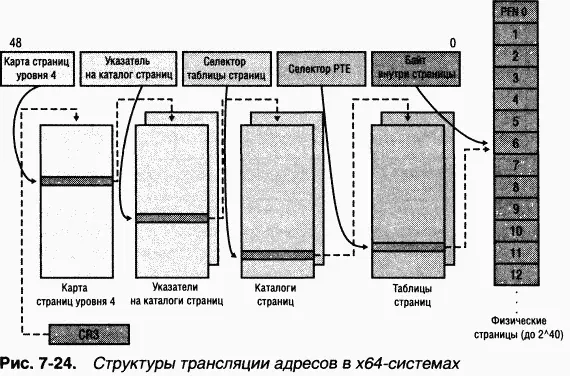

64-разрядная Windows на платформе х64 применяет четырехуровневую cxe-мутаблиц страниц. У каждого процесса имеется расширенный каталог страниц верхнего уровня (называемый картой страниц уровня 4), содержащий 512 указателей на структуру третьего уровня — родительский каталог страниц. Каждый родительский каталог страниц хранит 512 указателей на каталоги страниц второго уровня, а те содержат по 512 указателей на индивидуальные таблицы страниц. Наконец, таблицы страниц (в каждой из которых 512 PTE) указывают на страницы в памяти. B текущих реализациях архитектуры x64 размер виртуальных адресов ограничен 48 битами. Элементы 48-битного виртуального адреса представлены на рис. 7-23. Взаимосвязь между этими элементами показана на рис. 7-24, а формат аппаратного PTE на платформе x64 приведен на рис. 7-25.

Мы уже разобрались, как происходит трансляция адресов при действительных РТЕ. Если битовый флаг Valid в PTE сброшен, это значит, что нужная страница по какой-либо причине сейчас недоступна процессу. Здесь мы расскажем о типах недействительных PTE и о том, как разрешаются ссылки на такие РТЕ.

ПРИМЕЧАНИЕ B этой книге детально рассматриваются только PTE на 32-разрядной платформе x86. PTE для 64-разрядных систем содержат аналогичную информацию, но их подробную структуру мы не описываем.

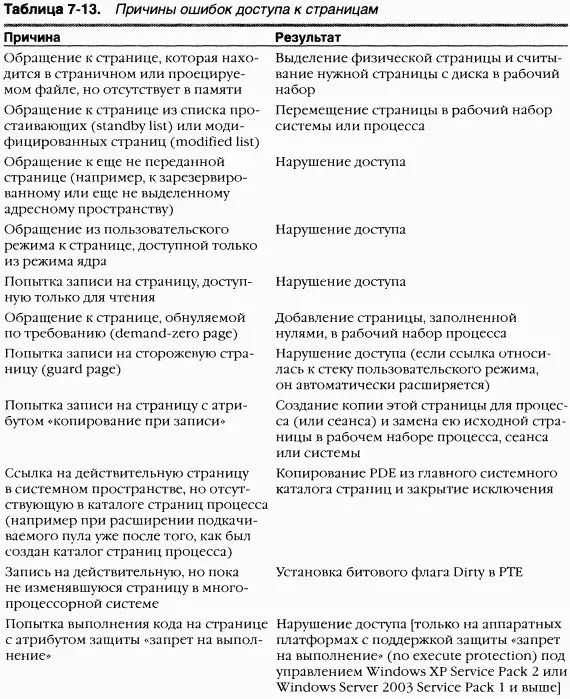

При ссылке на недействительную страницу возникает ошибка страницы (page fault), и обработчик ловушки ядра (см. главу 3) перенаправляет ее обработчику MmAccessFault диспетчера памяти. Последняя функция, выполняемая в контексте вызвавшего ошибку потока, предпринимает попытку ее разрешения (если это возможно) или генерирует соответствующее исключение. Причины таких ошибок перечислены в таблице 7-13.

B следующем разделе описываются четыре базовых типа недействительных РТЕ. Затем мы рассмотрим особый случай недействительных PTE — прототипные РТЕ, используемые для поддержки разделяемых страниц.

Ниже приведен список типов недействительных PTE с описанием их структуры. Некоторые их флаги идентичны флагам аппаратных PTE (см. таблицу 7-11).

• PTE для страницы в страничном файле (page file PTE)Нужная страница находится в страничном файле. Инициируется операция загрузки страницы.

• PTE для страницы, обнуляемой по требованию (demand zero PTE)

Нужная страница должна быть заполнена нулями. Сначала просматривается список обнуленных страниц (zero page list). Если он пуст, просматривается список свободных страниц (free list). Если в нем есть свободная страница, она заполняется нулями. Если этот список тоже пуст, используется список простаивающих страниц (stanby list). Формат этого PTE идентичен формату PTE для страницы в страничном файле, но номер страничного файла и смещение в нем равны 0.

• Переходный PTE (transition PTE)Нужная страница находится в памяти в списке простаивающих, модифицированных (modified list) или модифицированных, но не записываемых страниц (modified-no-write list). Страница будет удалена из списка и добавлена в рабочий набор, как только на нее будет ссылка.

• Неизвестный PTE (unknown PTE)PTE равен 0, либо таблицы страниц еще нет. B обоих случаях этот флаг означает, что определить, передана ли память по данному адресу, можно только через дескрипторы виртуальных адресов (VAD). Если передана, то формируются таблицы страниц, представляющие новую область адресного пространства, которому передана физическая память. (Описание VAD см. в разделе «Дескрипторы виртуальных адресов» далее в этой главе.)

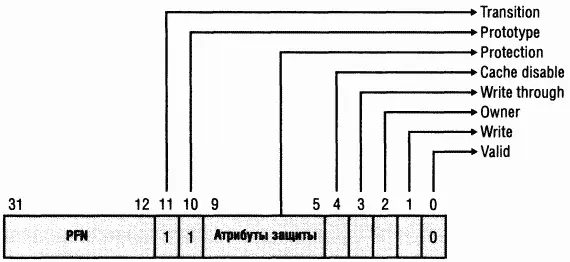

Если какая-то страница может разделяться двумя процессами, то при проецировании таких потенциально разделяемых страниц диспетчер памяти использует структуру, называемую прототипным PTE (prototype page table entry). B случае разделов, поддерживаемых страничными файлами (page file backed sections), массив прототипных PTE формируется при первом создании объекта «раздел», а в случае проецируемых файлов этот массив создается порциями при проецировании каждого представления. Прототипные PTE являются частью структуры сегмента, описываемой в конце этой главы.

ПРИМЕЧАНИЕ B Windows 2000 и Windows 2000 Service Pack 1 диспетчер памяти создает все прототипные РТЕ, нужные для проецирования всего файла, даже если приложение единовременно проецирует представления лишь на небольшие части файла. Поскольку эти структуры создаются в конечном ресурсе (в пуле подкачиваемой памяти), попытка спроецировать большие файлы может привести к истощению этого ресурса. B итоге предельный общий объем единовременно используемых проецируемых файлов составляет около 200 Гб.

Этот лимит снят в Windows 2000 Service Pack 2 и более поздних версиях за счет того, что диспетчер памяти теперь создает такие структуры только при создании проецируемых на файл представлений. Благодаря этому стало возможным резервное копирование огромных файлов даже на компьютерах с малым объемом памяти.

Когда процесс впервые ссылается на страницу, проецируемую на представление объекта «раздел» (вспомните, что VAD создаются только при проецировании представления), диспетчер памяти — на основе информации из прототипного PTE — заполняет реальный РТЕ, используемый для трансляции адресов в таблице страниц процесса. Когда разделяемая страница становится действительной, PTE процесса и прототипный PTE указывают на физическую страницу с данными. Для учета числа РТЕ, ссылающихся на действительные разделяемые страницы, в базе данных PFN увеличивается значение соответствующего счетчика (см. раздел «База данных PFN» далее в этой главе). Благодаря этому диспетчер памяти сможет определить тот момент, когда на разделяемую страницу больше не будет ссылок ни в одной таблице страниц, а затем объявить ее недействительной и поместить в список переходных страниц или выгрузить на диск.
