ЭКСПЕРИМЕНТ: наблюдаем за использованием страничного файла через диспетчер задач

Вы можете узнать, как используется переданная память, и с помощью Task Manager (Диспетчер задач), открыв в нем вкладку Performance (Быстродействие). При этом вы увидите следующие счетчики, связанные со страничными файлами.

Заметьте, что график Mem Usage, который в Windows XP и Windows Server 2003 называется PF Usage (Файл подкачки), на самом деле соответствует общему объему переданной системной памяти (system commit total). Это значение отражает потенциально возможное, а не реальное использование страничного файла. Как мы уже говорили, столько места в страничном файле понадобилось бы в том случае, если бы системе вдруг пришлось выгрузить сразу всю закрытую переданную виртуальную память.

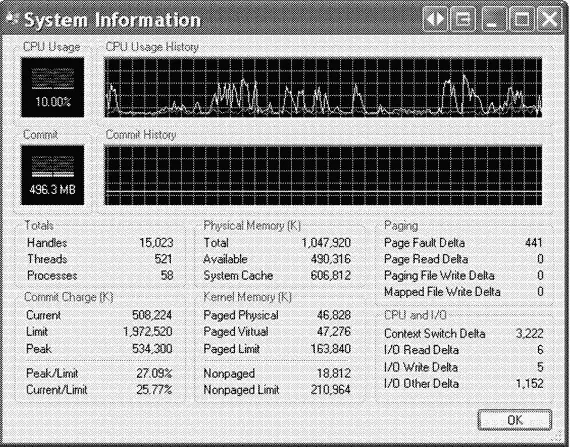

Дополнительную информацию вы найдете в окне System Information утилиты Process Explorer.

Момент загрузки страниц в память диспетчер памяти определяет, используя алгоритм подкачки по требованию (demand-paging algorithm). Страница загружается с диска, если поток, обращаясь к ней, вызывает ошибку страницы. Подобно копированию при записи подкачка по требованию является одной из форм отложенной оценки (lazy evaluation) — выполнения операции только при ее абсолютной необходимости.

Диспетчер памяти использует отложенную оценку не только при загрузке страниц в память, но и при формировании таблиц, описывающих новые страницы. Например, когда поток передает память большой области виртуальной памяти с помощью VirtualAlloc, диспетчер памяти мог бы немедленно создать таблицы страниц, необходимые для доступа ко всему диапазону выделенной памяти. A что если часть этого диапазона останется невостребованной? Зачем впустую расходовать процессорное время? Вместо этого диспетчер памяти откладывает формирование таблицы страниц до тех пор, пока поток не вызовет ошибку страницы. Такой подход существенно увеличивает быстродействие процессов, резервирующих и/или передающих большие объемы памяти, но обращающихся к ней не очень часто.

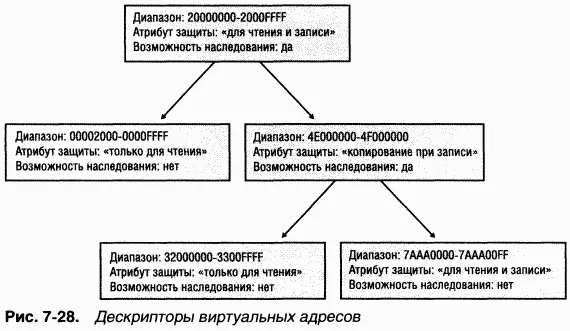

При использовании алгоритма отложенной оценки выделение даже больших блоков памяти происходит очень быстро. Когда поток выделяет память, диспетчер памяти должен соответственно отреагировать. Для этого диспетчер памяти поддерживает набор структур данных, которые позволяют вести учет зарезервированных и свободных виртуальных адресов в адресном пространстве процесса. Эти структуры данных называются дескрипторами виртуальных адресов (virtual address descriptors, VAD). Для каждого процесса диспетчер памяти поддерживает свой набор VAD, описывающий состояние адресного пространства этого процесса. Для большей эффективности поиска VAD организованы в виде двоичного дерева с автоматической балансировкой. B Windows Server 2003 реализован алгоритм дерева AVL (это первые буквы фамилий его разработчиков — Adelson-Velskii и Landis), который обеспечивает более эффективную балансировку VAD-дерева, а это уменьшает среднее число операций сравнения при поиске VAD, соответствующего некоему виртуальному адресу. Схема дерева VAD показана на рис. 7-28.

Когда процесс резервирует адресное пространство или проецирует представление раздела, диспетчер памяти создает VAD для хранения информации из запроса на выделение — диапазона резервируемых адресов, его типа (разделяемый или закрытый), возможности наследования содержимого диапазона дочерними процессами, атрибутов защиты, установленных для страниц этого диапазона.

При первом обращении потока по какому-либо адресу диспетчер памяти должен создать PTE страницы, содержащей данный адрес. Для этого он находит VAD, чей диапазон включает нужный адрес, и использует его информацию для заполнения РТЕ. Если адрес выпадает из диапазонов VAD или находится в зарезервированном, но не переданном диапазоне адресов, диспетчер памяти узнает, что поток не выделил память до попытки ее использования, и генерирует нарушение доступа.

ЭКСПЕРИМЕНТ: просмотр дескрипторов виртуальных адресов

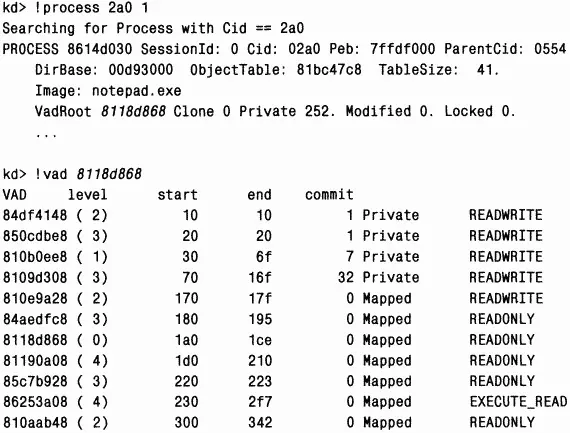

Чтобы просмотреть VAD для какого-либо процесса, используйте команду !vad отладчика ядра. Сначала найдите адрес корня VAD-дерева с помощью команды !process. Затем введите полученный адрес в команде !vad, как показано в примере для процесса, выполняющего Notepad.exe.

Вероятно, вы помните, что объект «раздел» (section object), в подсистеме Windows называемый объектом «проекция файла» (file mapping object), представляет блок памяти, доступный двум и более процессам для совместного использования. Объект-раздел можно проецировать на страничный файл или другой файл на диске.

Исполнительная система использует разделы для загрузки исполняемых образов в память, а диспетчер кэша — для доступа к данным в кэшированном файле (подробнее на эту тему см. главу 11). Объекты «раздел» также позволяют проецировать файлы на адресные пространства процессов. При этом можно обращаться к файлу как к большому массиву, проецируя разные представления объекта-раздела и выполняя операции чтения-записи в памяти, а не в самом файле, — такие операции называются вводом-выводом в проецируемые файлы (mapped file I/O). Если программа обратится к недействительной странице (отсутствующей в физической памяти), возникнет ошибка страницы, и диспетчер памяти автоматически загрузит эту страницу в память из проецируемого файла. Если программа модифицирует страницу, диспетчер памяти сохранит изменения в файле в процессе обычных операций, связанных с подкачкой. (Приложение может самостоятельно сбросить представление файла на диск вызовом Windows-функции FlushViewOfFile)

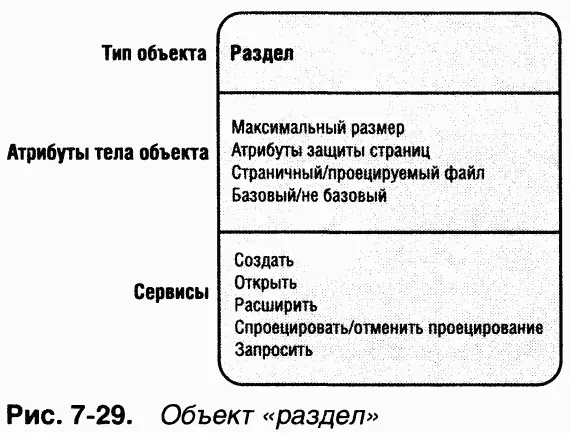

Как и другие объекты, разделы создаются и уничтожаются диспетчером объектов. Он создает и инициализирует заголовок объекта «раздел», а диспетчер памяти определяет тело этого объекта. Диспетчер памяти также реализует сервисы, через которые потоки пользовательского режима могут получать и изменять атрибуты, хранящиеся в теле объекта «раздел». Структура объекта «раздел» показана на рис. 7-29.

Уникальные атрибуты, хранящиеся в объектах «раздел» перечислены в таблице 7-l6.
