Другой метод — применение команды !memusage. Ниже приведен фрагмент вывода этой команды.

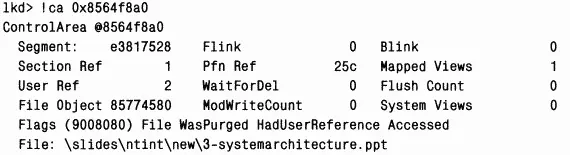

Значения в колонке Control указывают на структуру области управления, описывающую проецируемый файл. Вы можете просмотреть области управления, сегменты и подразделы с помощью команды !ca отладчика ядра. Например, чтобы получить дамп области управления для проецируемого файла Winword.exe, введите команду !ca и укажите в ней число из колонки Control, как показано ниже.

Здесь мы сосредоточимся на виртуальной части Windows-процесса — таблицах страниц, PTE и VAD. B оставшейся части главы мы расскажем, как Windows хранит в физической памяти подмножество виртуальных адресов.

Как вы помните, подмножество виртуальных страниц, резидентных в физической памяти, называется рабочим набором (working set). Существует три вида рабочих наборов:

•процесса — содержит страницы, на которые ссылаются его потоки;

•системы — содержит резидентное подмножество подкачиваемого системного кода (например, Ntoskrnl.exe и драйверов), пула подкачиваемой памяти и системного кэша;

•сеанса — в системах с включенной службой Terminal Services каждый сеанс получает свой рабочий набор. Он содержит резидентное подмножество специфичных для сеанса структур данных режима ядра, создаваемых частью подсистемы Windows, которая работает в режиме ядра (Win32k.sys), пула подкачиваемой памяти сеанса, представлений, проецируемых в сеансе, и других драйверов устройств, проецируемых на пространство сеанса. Прежде чем детально рассматривать каждый тип рабочего набора, обсудим общие правила выбора страниц, загружаемых в память, и определения срока их пребывания в физической памяти.

Диспетчер памяти Windows использует алгоритм подкачки по требованию с кластеризацией. Когда поток вызывает ошибку страницы, диспетчер памяти загружает не только страницу, при обращении к которой возникла ошибка, но и несколько предшествующих и/или последующих страниц. Эта стратегия обеспечивает минимизацию числа операций ввода-вывода, связанных с подкачкой. Поскольку программы (особенно большие) в любой момент времени обычно выполняются в небольших областях своего адресного пространства, загрузка виртуальных страниц кластерами уменьшает число операций чтения с диска. При ошибках, связанных со ссылками на страницы данных в образах, размер кластера равен 3, в остальных случаях — 7.

Однако политика подкачки по требованию может привести к тому, что какой-то процесс будет вызывать очень много ошибок страниц в момент начала выполнения его потоков или позднее при возобновлении их выполнения. Для оптимизации запуска процесса (и системы) в Windows XP и Windows Server 2003 введен механизм интеллектуальной предвыборки (intelligent prefetch engine), также называемый средством логической предвыборки (logical prefetcher); о нем мы рассказываем в следующем разделе.

B ходе типичной загрузки системы или приложения порядок ошибок страниц таков, что некоторые страницы запрашиваются из одной части файла, затем из совсем другой его части, потом из другого файла и т. д. Такие скачкообразные переходы значительно замедляют каждую операцию доступа, и, как показывает анализ, время поиска на диске становится доминирующим фактором, который негативно сказывается на скорости загрузки системы и приложений. Предварительная выборка целого пакета страниц позволяет упорядочить операции доступа без лишнего «рыскания» по диску и тем самым ускорить запуск системы и приложений. Нужные страницы могут быть известны заранее благодаря высокой степени корреляции операций доступа при загрузках системы или запусках приложений.

Средство предвыборки, впервые появившееся в Windows XP, пытается ускорить загрузку системы и запуск приложений, отслеживая данные и код, к которым происходит обращение при этих процессах, и используя полученную информацию при последующих загрузке системы и запуске приложений для заблаговременного считывания необходимых кода и данных. Когда средство предвыборки активно, диспетчер памяти уведомляет код средства предвыборки в ядре об ошибках страниц — как аппаратных (требующих чтения данных с диска), так и программных (требующих простого добавления данных, которые уже находятся в памяти, в рабочий набор процесса). Средство предвыборки ведет мониторинг первых 10 секунд процесса запуска приложения. B случае загрузки системы это средство по умолчанию ведет мониторинг в течение 30 секунд после запуска пользовательской оболочки (обычно Explorer), или 60 секунд по окончании инициализации всех Windows-сервисов, или просто в течение 120 секунд — в зависимости от того, какое из этих трех событий произойдет первым.

Собрав трассировочную информацию об ошибках страниц, организованную в виде списка обращений к файлу метаданных NTFS MFT (Master FiIe Table) (если приложение пыталось получить доступ к файлам или каталогам на NTFS-томах), а также списка ссылок на файлы и каталоги, код средства предвыборки, работающий в режиме ядра, уведомляет компонент предвыборки в службе Task Scheduler (Планировщик заданий) (\Windows\System32\Schedsvc.dll) и с этой целью переводит в свободное состояние объект-событие с именем PrefetchTracesReady.

ПРИМЕЧАНИЕ Включить или отключить предвыборку при загрузке системы и/или запуске приложений позволяет DWORD-параметр реестра HKLM\System\CurrentControlSet\Control\Session Manager\Memory Management\PrefetchParameters\EnablePrefetcher: 0 — полное отключение предвыборки, 1 — предвыборка разрешена только при запуске приложений, 2 — предвыборка разрешена только при загрузке системы и 3 — предвыборка разрешена как при загрузке системы, так и при запуске приложений.

Когда событие PrefetchTracesReady переводится в свободное состояние, Task Scheduler вызывает внутрисистемную функцию NtQuerySystemInformation, запрашивая через нее трассировочные данные. После дополнительной обработки этих данных Task Scheduler записывает их в файл, помещаемый в каталог \Windows\Prefetch фис. 7-31). Файлу присваивается имя, формируемое из имени приложения, к которому относятся трассировочные данные, дефиса и шестнадцатеричного представления хэша, полученного из строки пути к файлу. Затем к имени добавляется расширение. pf. Например, для Notepad создается файл NOTEPAD.EXE-AF43252301.PF.
