ЭКСПЕРИМЕНТ: просмотр списка рабочего набора

Элементы рабочего набора можно увидеть с помощью команды !wsle отладчика ядра. Ниже показан фрагмент выходной информации о списке рабочего набора, полученной с помощью LiveKd (эта команда была выполнена применительно к процессу LiveKd).

Заметьте, что одни элементы списка рабочего набора представляют собой страницы, содержащие таблицы страниц (элементы с адресами выше OxCOOOOOOO), другие — страницы системных DLL (в диапазоне 0x7nnnnnnn), третьи — страницы кода самой LiveKd.exe (в диапазоне 0x004nnnnn).

Расширение и усечение рабочего набора выполняется в контексте системного потока диспетчера настройки баланса (balance set manager) (процедура KeBalanceSetManagef). Его поток создается при инициализации системы. Хотя с технической точки зрения диспетчер настройки баланса входит в состав ядра, для анализа и регулировки рабочих наборов он обращается к диспетчеру рабочих наборов.

Диспетчер настройки баланса ждет на двух объектах «событие»: один из них освобождается по сигналу таймера, срабатывающего раз в секунду, а другой представляет собой внутреннее событие диспетчера рабочих наборов, освобождаемое диспетчером памяти, когда возникает необходимость в изменении рабочих наборов. Например, если в системе слишком часто генерируются ошибки страниц или список свободных страниц слишком мал, диспетчер памяти пробуждает диспетчер настройки баланса, а тот вызывает диспетчер рабочих наборов для усечения таких наборов. Если свободной памяти много, диспетчер рабочих наборов разрешает процессам, часто вызывающим ошибки страниц, постепенно увеличивать размеры своих рабочих наборов, подкачивая в память страницы, при обращении к которым возникали ошибки. Однако рабочие наборы расширяются лишь по мере необходимости.

Диспетчер настройки баланса, пробуждаемый в результате срабатывания таймера, выполняет следующие операции.

1. При каждом четвертом пробуждении из-за срабатывания таймера освобождает событие, которое активизирует системный поток, выполняющий процедуру KeSwapProcessOrStack — подсистему загрузки-выгрузки (swapper).

2. Проверяет ассоциативные списки и регулирует глубину их вложения, если это необходимо (для ускорения доступа, снижения нагрузки на пул и уменьшения его фрагментации).

3. Ищет потоки, чей приоритет может быть повышен из-за нехватки процессорного времени (см. раздел «Динамическое повышение приоритета при нехватке процессорного времени» главы 6).

4. Вызывает диспетчер рабочих наборов (имеющий собственные внутренние счетчики, которые определяют, когда и насколько агрессивно следует проводить усечение рабочих наборов).

Подсистема загрузки-выгрузки пробуждается и планировщиком, если стек ядра потока, подлежащего выполнению, или весь процесс выгружен в страничный файл. Подсистема загрузки-выгрузки ищет потоки, которые находились в состоянии ожидания в течение 7 секунд fWindows 2000) или 15 секунд (Windows XP и Windows Server 2003). Если такой поток есть, подсистема загрузки-выгрузки переводит его стек ядра в переходное состояние (перемещая соответствующие страницы в список модифицированных или простаивающих страниц). Здесь действует принцип «если поток столько времени ждал, подождет и еще». Когда из памяти удаляется стек ядра последнего потока процесса, этот процесс помечается как полностью выгруженный. Вот почему у долго простаивавших процессов (например, у Winlogon после вашего входа в систему) может быть нулевой размер рабочих наборов.

Подкачиваемый код и данные операционной системы тоже управляются как единый системный рабочий набор (system working set). B системный рабочий набор могут входить страницы пяти видов:

•системного кэша;

•пула подкачиваемой памяти;

•подкачиваемого кода и данных Ntoskrnl.exe;

•подкачиваемого кода и данных драйверов устройств;

•проецируемых системой представлений.

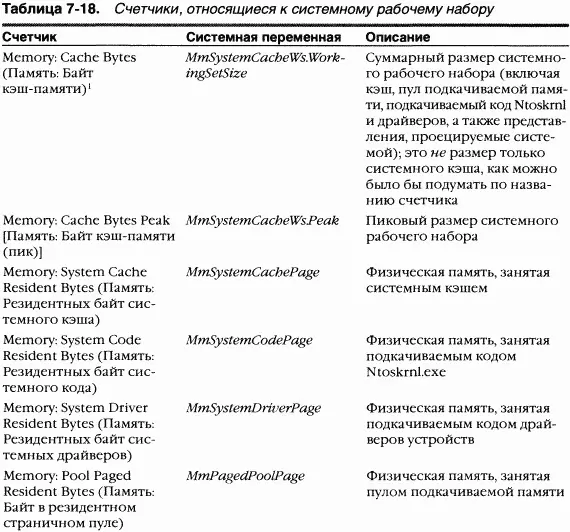

Выяснить размер системного рабочего набора и пяти его элементов можно с помощью счетчиков производительности или системных переменных, перечисленных в таблице 7-18. Учтите, что значения счетчиков выражаются в байтах, а значения системных переменных — в страницах.

Узнать интенсивность подкачки страниц в системном рабочем наборе позволяет счетчик Memory: Cache Faults/Sec (Память: Ошибок кэш-памяти/ сек), который сообщает число ошибок страниц, генерируемых в системном рабочем наборе (как аппаратных, так и программных).

Внутреннее название этого рабочего набора — рабочий набор системного кэша, хотя системный кэш является лишь одним из пяти элементов системного рабочего набора. Из-за этой путаницы некоторые утилиты, сообщая размер файлового кэша, на самом деле показывают суммарный размер системного рабочего набора.

Минимальный и максимальный размеры системного рабочего набора вычисляются при инициализации системы, исходя из объема физической памяти компьютера и выпуска Windows — клиентского или серверного.

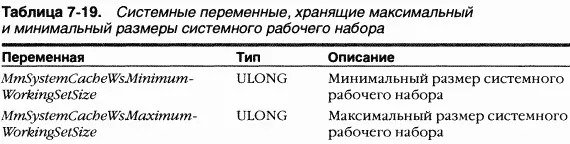

Вычисленные значения максимального и минимального размеров хранятся в системных переменных, показанных в таблице 7-19(их значения недоступны через счетчики производительности, но вы можете просмотреть их в отладчике ядра).

Вы можете отдать приоритет системному рабочему набору (в противоположность рабочим наборам процессов), изменив параметр реестра HKLM\ SYSTEM\CurrentControlSet\Control\Session Manager\Memory Management\LargeSystemCache. B системах Windows 2000 Server это значение можно было косвенно модифицировать заданием свойств для службы файлового сервера; Windows XP и Windows Server 2003 позволяют сделать это явно: щелкните My Computer (Мой компьютер) правой кнопкой мыши, выберите Properties (Свойства), откройте вкладку Advanced (Дополнительно), нажмите кнопку Settings (Параметры) в разделе Performance (Быстродействие) и перейдите на очередную вкладку Advanced (детали см. в главе 11).

Если рабочие наборы описывают резидентные страницы, принадлежащие процессу или системе, то база daHHbixPFN (номеров фреймов страниц) определяет состояние каждой страницы в физической памяти. Состояния страниц перечислены в таблице 7-20.

База данных PFN состоит из массива структур, представляющих каждую страницу физической памяти в системе. Как показано на рис. 7-33, действительные PTE ссылаются на записи базы данных PFN, а эти записи (если они не относятся к прототипным PFN) — на таблицу страниц, которая их использует. Прототипные PFN ссылаются на прототипные РТЕ.
