Марк Руссинович - 2.Внутреннее устройство Windows (гл. 5-7)

Оба потока выполняются с приоритетом 17, и после инициализации каждый из них ждет на своем объекте-событии. Этот объект переходит в свободное состояние по одной из двух причин.

•Число модифицированных страниц превышает максимум, рассчитанный при инициализации системы (MmModifiedPageMaximum) (в настоящее время — 800 страниц для всех систем).

•Число доступных страниц (MmAvailablePages) меньше значения MmMini-mumFreePages.

Подсистема записи модифицированных страниц ждет еще на одном событии (MiMappedPagesTooOldEvent), которое устанавливается по истечении предопределенного числа секунд (MmModtfiedPageLifeInSeconds), указывая, что проецируемые (а не просто измененные) страницы должны быть записаны на диск. (По умолчанию этот интервал равен 300 секундам. Вы можете изменить его, добавив в раздел реестра HKLM\SYSTEM\CurrentControlSet\ Control\Session Manager\Memory Management параметр ModifiedPageLife типа DWORD.) Дополнительное событие используется для того, чтобы снизить риск потери данных при крахе системы или отказе электропитания путем сохранения модифицированных проецируемых страниц, даже если размер списка модифицированных страниц не достиг порогового значения в 800 страниц.

При активизации подсистема записи модифицированных страниц пытается записать на диск как можно больше страниц одним пакетом. Для этого она анализирует поле исходного содержимого PTE в элементах базы данных PFN, которые относятся к страницам, входящим в список модифицированных страниц, и ищет страницы, хранящиеся в непрерывных областях на диске. Подобрав пакет страниц для записи, она выдает запрос на ввод-вывод и после успешного завершения операции ввода-вывода перемещает их в конец списка простаивающих страниц.

При записи страницы к ней может обратиться другой поток. B этом случае счетчики ссылок и числа пользователей в элементе PFN, который представляет физическую страницу, увеличиваются на 1. По окончании операции ввода-вывода подсистема записи модифицированных страниц обнаружит, что счетчик числа пользователей больше не равен 0, и не станет перемещать эту страницу в список простаивающих страниц.

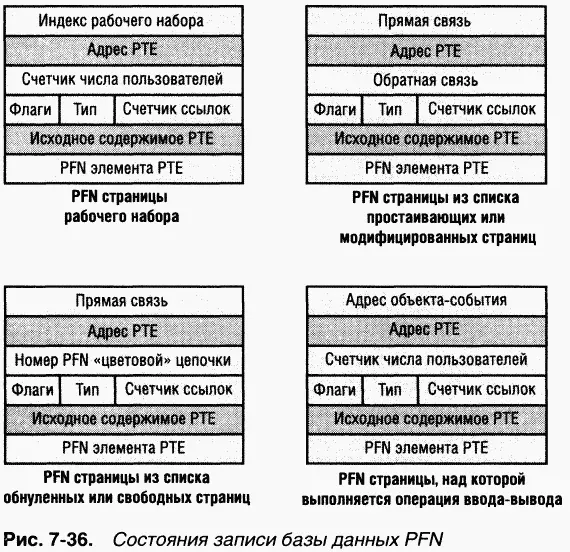

Хотя записи базы данных PFN имеют фиксированную длину, они могут находиться в нескольких состояниях в зависимости от состояния страницы. Таким образом, отдельные поля могут иметь разный смысл. Состояния записи базы данных PFN иллюстрирует рис. 7-36.

Некоторые поля одинаковы для нескольких типов PFN, другие специфичны для конкретного типа PFN. Следующие поля встречаются в PFN нескольких типов.

• Адрес PTEВиртуальный адрес РТЕ, указывающего на данную страницу.

• Счетчик ссылокЧисло ссылок на данную страницу. Этот счетчик увеличивается на 1, когда страница впервые добавляется в рабочий набор и/ или когда она блокируется в памяти для операции ввода-вывода (например драйвером устройства). Счетчик ссылок уменьшается на 1, когда обнуляется счетчик числа пользователей страницы или когда снимается блокировка страницы в памяти. Когда счетчик числа пользователей становится равным 0, страница больше не принадлежит рабочему набору. Далее, если счетчик ссылок тоже равен 0, страница перемещается в список свободных, простаивающих или модифицированных страниц, и запись базы данных PFN, описывающая эту страницу, соответственно обновляется.

• ТипТип страницы, представленной этим PFN (активная/действительная, переходная, простаивающая, модифицированная, модифицированная, но не записываемая, свободная, обнуленная, только для чтения или аварийная).

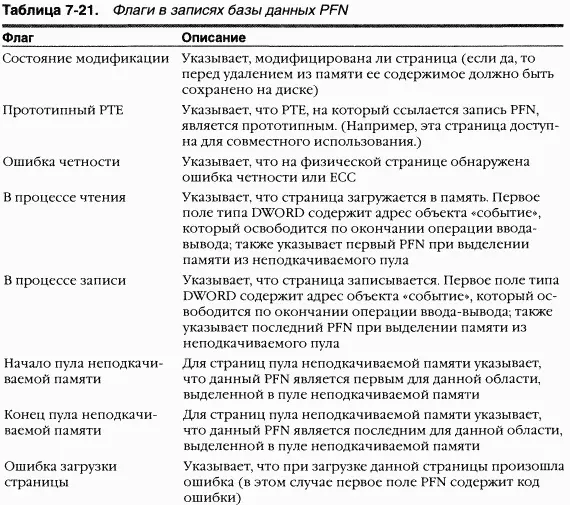

• ФлагиИнформация, содержащаяся в поле флагов, поясняется в таблице 7-21.

• Исходное содержимое PTEВсе записи базы данных PFN включают исходное содержимое РТЕ, указывающего на страницу (который может быть прототипным РТЕ). Сохранение исходного содержимого PTE позволяет восстанавливать его, когда физическая страница больше не резидентна.

• PFN элемента PTEНомер физической страницы для виртуальной страницы с таблицей страниц, включающей PTE страницы, к которой относится данный PFN.

Остальные поля специфичны для PFN конкретных типов. Так, первый PFN на рис. 7-36 представляет активную страницу, входящую в рабочий набор. Поле счетчика числа пользователей (share count) сообщает количество РТЕ, ссылающихся на данную страницу. (Страницы с атрибутом «только для чтения», «копирование при записи» или «разделяемая, для чтения и записи» могут использоваться сразу несколькими процессами.) B случае страниц с таблицами страниц это поле содержит количество действительных PTE в таблице страниц. Пока счетчик числа пользователей страницы больше 0, она не удаляется из памяти.

Поле индекса рабочего набора — это индекс в списке рабочего набора (процесса, системы или сеанса), включающем виртуальный адрес, по которому проецируется данная физическая страница. Если страница не входит ни в один рабочий набор, это поле равно 0. Если страница является закрытой, индекс рабочего набора ссылается непосредственно на элемент списка рабочего набора, поскольку страница проецируется только по одному виртуальному адресу. B случае разделяемой страницы индекс рабочего набора представляет собой ссылку, корректность которой гарантируется лишь для первого процесса, объявившего эту страницу действительной. (Остальные процессы будут пытаться по возможности использовать тот же индекс.) Процесс, первым настроивший это поле, обязательно получит корректную ссылку, и ему не надо добавлять в дерево хэшей своего рабочего набора элемент хэша списка рабочего набора, на который указывает виртуальный адрес. Это позволяет уменьшить размер дерева хэшей рабочего набора и ускорить поиск его элементов.

Второй PFN на рис. 7-36 соответствует странице из списка простаивающих или модифицированных страниц. B этом случае элементы списка связаны полями прямых и обратных связей. Эти связи позволяют легко манипулировать страницами при обработке ошибок страниц. Когда страница находится в одном из списков, ее счетчик числа пользователей по определению равен 0 (поскольку она не используется ни в одном рабочем наборе) и поэтому может быть перекрыта обратной связью. Счетчик ссылок также равен 0, если страница находится в одном из списков. Если же он отличен от 0 (из-за выполнения над данной страницей операции ввода-вывода, например записи на диск), страница сначала удаляется из списка.

Третий PFN на рис. 7-36 соответствует странице из списка свободных или обнуленных страниц. Эти записи базы данных PFN связывают не только страницы внутри двух списков, но и — с помощью дополнительного поля — физические страницы «по цвету», т. е. по их местонахождению в кэш-памяти процессора. Windows пытается свести к минимуму лишнюю нагрузку на кэшпамять процессора из-за наличия в ней разных физических страниц. Эта оптимизация реализуется за счет того, что Windows по возможности избегает использования одного и того же элемента кэша для двух разных страниц. Для систем с прямым проецированием кэшей оптимальное использование аппаратных возможностей дает существенный выигрыш в производительности.
