Марк Руссинович - 3.Внутреннее устройство Windows (гл. 8-11)

Наконец, в результате вызова Windows-функции PostQueuedCompletionStatus выполняется системный сервис NtSetIoCompletion, который просто вставляет с помощью KeInsertQueue специальный пакет в очередь порта завершения.

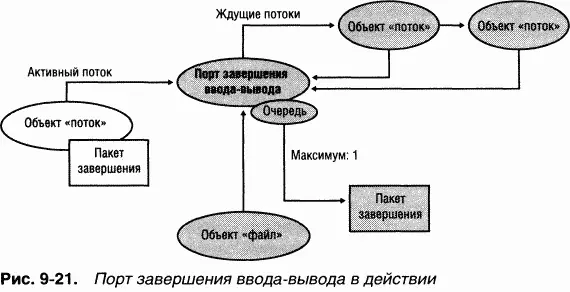

Порт завершения в действии показан на рис. 9-21. Хотя к обработке пакетов завершения готовы два потока, максимум, равный 1, допускает активизацию только одного потока, связанного с портом завершения. Таким образом, на этом порте завершения блокируется два потока.

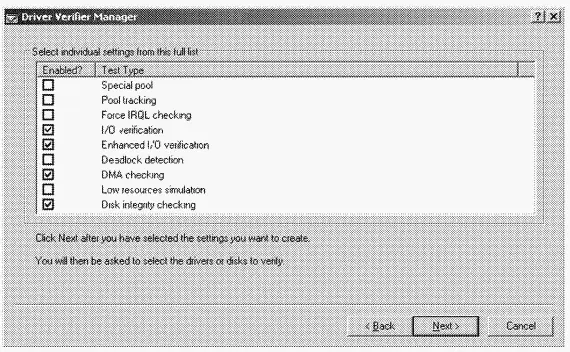

Утилита Driver Verifier (о которой мы уже рассказывали в главе 7) предоставляет несколько параметров для проверки правильности операций, связанных с вводом-выводом. Ha рис. 9-22 в окне Driver Verifier Manager (Диспетчер проверки драйверов) в Windows Server 2003 эти параметры помечены флажками.

Даже если вы не указываете никаких параметров, Verifier наблюдает за работой выбранных для верификации драйверов, следя за недопустимыми операциями, в том числе за вызовом функций пула памяти ядра при неправильном уровне IRQL, попытками повторного освобождения свободной памяти и запроса блоков памяти нулевого размера.

Рис. 9-22. Параметры Driver Verifier, относящиеся к операциям ввода-вывода

Параметры проверки ввода-вывода перечислены ниже.

• I/O Verification (Проверка ввода-вывода)Если этот параметр выбран, диспетчер ввода-вывода выделяет память под IRP-пакеты для проверяемых драйверов из специального пула и отслеживает его использование. Кроме того, Verifier вызывает крах системы по окончании обработки IRP с неправильным состоянием и при передаче неверного объекта «устройство» диспетчеру ввода-вывода. (B Windows 2000 этот параметр назывался I/O Verification Level 1).

• I/O Verification Level 2 (Проверка ввода-вывода уровня 2)Этот параметр существует только в Windows 2000; он просто ужесточает проверку операций обработки IRP и использования стека.

• Enhanced I/O Verification (Расширенная проверка ввода-вывода)Этот параметр впервые появился в Windows XP и включает мониторинг всех IRP для контроля того, что драйверы корректно помечают их при асинхронной обработке, что они правильно управляют блоками стека устройства и что они удаляют каждый объект «устройство» только раз. B дополнение Verifier случайным образом посылает драйверам ложные IRP, связанные с управлением электропитанием и WMI, изменяет порядок перечисления устройств и изменяет состояние IRP, связанных с PnP и электропитанием, по окончании их обработки; последнее позволяет выявить драйверы, возвращающие неверное состояние из своих процедур диспетчеризации.

• DMA Checking (Проверка DMA)DMA — аппаратно поддерживаемый механизм, позволяющий устройствам передавать данные в физическую память или получать их из нее без участия процессора. Диспетчер ввода-вывода поддерживает ряд функций, используемых драйверами для планирования DMA-операций и управления ими. Данный параметр включает проверку правильности применения этих функций и буферов, предоставляемых диспетчером ввода-вывода для DMA-операций.

• Disk Integrity Verification (Проверка целостности диска)После включения этого параметра, доступного только в Windows Server 2003, Verifier ведет мониторинг операций чтения и записи на дисках и проверяет контрольные суммы соответствующих данных. По окончании операций чтения с диска Verifier проверяет ранее сохраненные контрольные суммы и вызывает крах системы, если новая и старая контрольные суммы не совпадают, так как это свидетельствует о повреждении диска на аппаратном уровне.

• SCSI Verification (Проверка SCSI)Этот параметр появился в Windows XP и не виден в диалоговом окне параметров Driver Verifier. Однако он включается, когда вы выбираете для проверки минипорт-драйвер SCSI и отмечаете хотя бы один из других параметров. Тогда Verifier следит, как минипорт-драйвер SCSI использует функции, предоставляемые драйвером библиотеки SCSI-минипорта — storport.sys или scsiport.sys. При этом проверяется, что драйвер не обрабатывает запрос более одного раза, что он не передает недопустимые аргументы и что на выполнение операций не уходит больше определенного времени. (Подробнее о минипорт-драйверах SCSI см. в главе 10.)

Driver Verifier предназначен главным образом разработчикам драйверов устройств и помогает им обнаруживать ошибки в своем коде. Однако это еще и мощный инструмент для системных администраторов, позволяющий анализировать причины краха. Подробнее о роли Driver Verifier в анализе краха системы см. в главе 14.

Диспетчер PnP — основной компонент, от которого зависит способность Windows к распознаванию изменений в аппаратной конфигурации. Благодаря этому от пользователя не требуется знания тонкостей настройки устройств и системы при их установке и удалении. Так, диспетчер PnP позволяет портативному компьютеру с Windows при подключении к стыковочной станции автоматически обнаруживать дополнительные устройства стыковочной станции и делать их доступными пользователю.

Поддержка Plug and Play требует взаимодействия на уровнях оборудования, драйверов устройств и операционной системы. Эта поддержка в Windows базируется на промышленных стандартах перечисления и идентификации подключенных к шинам устройств. Например, стандарт USB определяет способ самоидентификации устройств, подключенных к шине USB. Ha этой основе в Windows реализуются следующие возможности Plug and Play.

•Диспетчер PnP автоматически распознает установленные устройства, и этот процесс включает перечисление устройств при загрузке и обнаружение их добавления или удаления во время работы системы.

•Диспетчер PnP выделяет аппаратные ресурсы, собирая информацию о требованиях устройств к аппаратным ресурсам (прерывания, диапазоны адресов ввода-вывода, регистры ввода-вывода или ресурсы, специфичные для шин). B ходе арбитража ресурсов (resource arbitration) диспетчер PnP распределяет ресурсы между устройствами с учетом их требований. Поскольку устройства могут быть добавлены в систему после распределения ресурсов на этапе загрузки, диспетчер PnP должен уметь перераспределять ресурсы.

•Другая функция диспетчера PnP — загрузка соответствующих драйверов. Ha основе идентификационных данных устройства он определяет, установлен ли в системе драйвер, способный управлять этим устройством. Если да, диспетчер PnP указывает диспетчеру ввода-вывода загрузить его. Если подходящий драйвер не установлен, диспетчер PnP режима ядра взаимодействует с диспетчером PnP пользовательского режима, чтобы установить устройство. При этом он может попросить пользователя указать местонахождение нужных драйверов.
