ЭКСПЕРИМЕНТ: просмотр VPB

Увидеть содержимое VPB позволяет команда !vpb отладчика ядра. Поскольку на VPB указывает объект «устройство» тома, сначала нужно найти этот объект. Для этого создайте дамп объекта «драйвер» диспетчера томов, найдите объект «устройство», представляющий том, просмотрите его содержимое и вы обнаружите поле VPB.

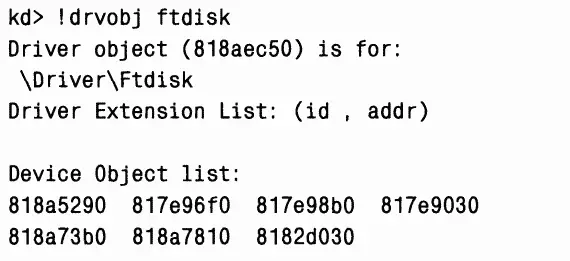

Если в системе есть динамический диск, используйте команду !drvobj применительно к драйверу DMIO, а если нет — применительно к драйверу FtDisk. Вот пример:

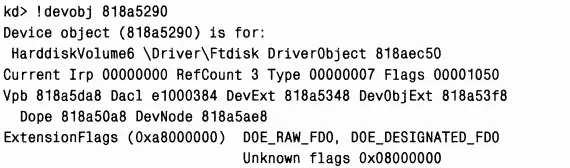

Команда !drvobj перечисляет адреса объектов «устройство», принадлежащих драйверу. B этом примере таких объектов — семь. Один из них представляет программный интерфейс драйвера устройства, остальные — объекты томов. Поскольку объекты показываются в порядке, обратном порядку их создания, а первым создается объект «устройство» интерфейса драйвера устройства, то первый перечисленный объект «устройство» является объектом тома. Теперь введите команду !devobj отладчика ядра, указав в качестве параметра адрес объекта тома.

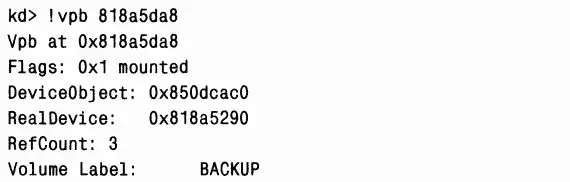

Команда !devobj показывает поле VPB объекта тома. (Данному объекту «устройство» присвоено имя HarddiskVolume6.) Теперь можно выполнить команду !vpb:

B итоге мы выяснили, что объект тома смонтирован драйвером файловой системы, который присвоил ему имя BACKUP. VPB-поле RealDevice указывает обратно на объект тома, а поле DeviceObject указывает на объект «устройство» смонтированной файловой системы.

По соглашению, драйвер файловой системы при распознавании формата монтируемого тома должен анализировать загрузочную запись тома, хранящуюся в его первом секторе. Загрузочные записи файловых систем Microsoft содержат поле, описывающее тип формата файловой системы. Драйверы файловых систем обычно проверяют это поле и, если оно указывает на поддерживаемый ими формат, анализируют остальную информацию, хранящуюся в загрузочной записи. Эта информация обычно включает имя файловой системы и данные, необходимые для поиска критически важных файлов метаданных тома. Например, NTFS распознает том, только если поля типа и имени определяют именно NTFS, а файлы метаданных, описываемые загрузочной записью, находятся в согласованном состоянии.

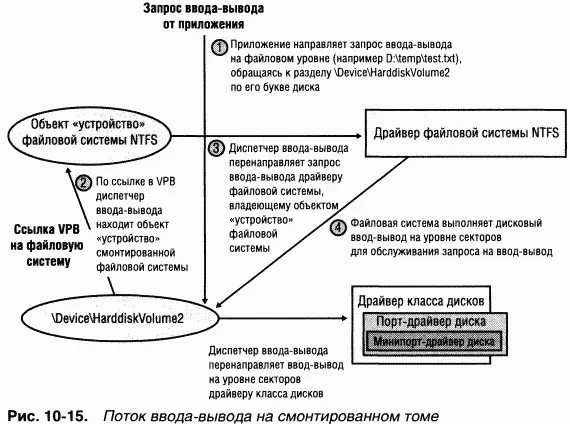

Если драйвер файловой системы подтверждает распознавание, диспетчер ввода-вывода заполняет VPB и передает запрос на открытие с оставшейся частью пути (т. е. \Temp\Test.txt) драйверу файловой системы. Последний выполняет запрос, интерпретируя данные в соответствии с форматом своей файловой системы. После того как поля VPB объекта «устройство» тома заполнены нужной информацией, диспетчер ввода-вывода передает все последующие запросы, адресованные данному тому, драйверу смонтированной файловой системы. Если ни один драйвер файловой системы не объявляет этот том своим, владельцем становится Raw — встроенный в Ntoskrnl.exe драйвер файловой системы, который сообщает о неудаче в ответ на любые попытки открыть файл в данном разделе. Рис. 10–15 иллюстрирует упрощенную схему потока ввода-вывода, направляемого на смонтированный том (здесь не показано взаимодействие драйвера файловой системы с диспетчерами кэша и памяти).

Вместо того чтобы загружать все драйверы файловых систем независимо от наличия соответствующих томов, Windows пытается свести к минимуму нагрузку на память, используя для предварительного распознавания файловой системы суррогатный драйвер File System Recognizer (Windows \System32\ Drivers\Fs_rec.sys). Этот драйвер знает о формате каждой файловой системы, поддерживаемой Windows, ровно столько, чтобы суметь проанализировать загрузочную запись и определить, можно ли ее сопоставить с какой-нибудь файловой системой Windows. При загрузке системы File System Recognizer регистрируется как драйвер файловой системы, а при вызове диспетчером ввода-вывода в процессе монтирования файловой системы для нового тома он загружает драйвер соответствующей файловой системы, если такой драйвер еще не загружен. После этого File System Recognizer перенаправляет IRP монтирования драйверу и позволяет ему захватить том во владение.

Кроме загрузочного тома, чей драйвер монтируется при инициализации ядра, драйверы файловых систем монтируют большинство томов в момент запуска Chkdsk для проверки целостности файловой системы на этапе загрузки системы. Загрузочная версия Chkdsk является встроенным приложением (в отличие от Windows-приложений) и называется Autochk.exe (\Windows \System32\Autochk.exe). Диспетчер сеансов (\Windows\System32 \Smss.exe) запускает ее, поскольку она указана в параметре HKLM\SYSTEM\Current-ControlSet\Control\Session Manager\BootExecute. Chkdsk перебирает все назначенные буквы диска, чтобы выяснить, требует ли соответствующий том проверки целостности.

Один и тот же сменный носитель может монтироваться более чем раз. Драйверы файловых систем Windows реагируют на смену носителей и запрашивают идентификатор тома. Если они обнаруживают, что идентификатор тома сменился, драйверы демонтируют диск и монтируют его заново.

Драйверы файловых систем управляют хранящимися в томах данными, но требуют поддержки диспетчера томов для взаимодействия с драйверами устройств внешней памяти при передаче данных. Драйверы файловых систем получают ссылки на объекты томов в процессе монтирования и посылают через них запросы диспетчеру томов. Приложения — если им нужно напрямую обращаться к данным тома — тоже могут посылать запросы диспетчеру томов, обходя драйвер файловой системы. K числу таких приложений относятся, например, программы восстановления удаленных файлов и утилита DiskProbe из ресурсов Windows.

Когда драйвер файловой системы или приложение посылает объекту «устройство», представляющему том, запрос ввода-вывода, диспетчер ввода-вывода перенаправляет этот запрос (поступающий в виде IRP) диспетчеру томов, создавшему целевой объект «устройство». Таким образом, если приложению нужно считать загрузочный сектор, например, второго простого тома в системе, оно открывает объект \Device\HarddiskVolume2 и посылает ему запрос на чтение 512 байтов по нулевому смещению на устройстве. Диспетчер ввода-вывода передает запрос приложения в виде IRP диспетчеру томов, владеющему данным объектом «устройство», и уведомляет его, что IRP адресован устройству HarddiskVolume2.
