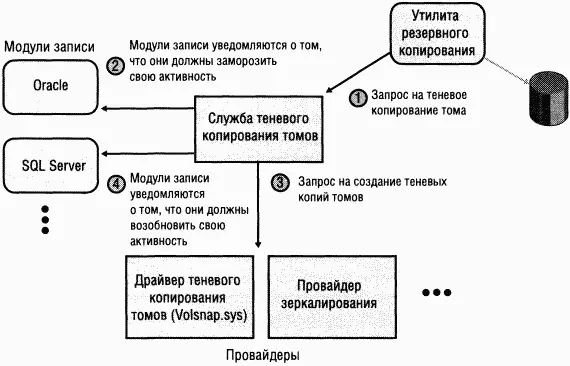

Рис. 10–18. Служба теневого копирования томов, модули записи и провайдеры

Microsoft Shadow Copy Provider (\Windows\System32\Drivers\Volsnap.sys) — это провайдер, поставляемый с Windows для поддержки программных снимков томов. Он представляет собой драйвер фильтра внешней памяти, размещаемый между драйверами файловых систем и драйверами томов (они оперируют с наборами секторов на жестком диске, представляющими логические диски), и поэтому видит любые запросы на ввод-вывод, адресованные дисковому тому. Утилита резервного копирования, приступая к копированию, указывает драйверу Microsoft Shadow Copy Provider создать теневые копии всех томов, на которых содержатся копируемые файлы и каталоги. Драйвер замораживает все операции ввода-вывода на этих томах и для каждого из них создает теневую копию. Если, например, том в пространстве имен диспетчера объектов имеет имя \Device\HarddiskVolumeO, то теневой том получает имя в виде \Device\HarddiskVolumeShadowCopy7V, где N — уникальный идентификатор.

ЭКСПЕРИМЕНТ: просмотр объектов «устройство», принадлежащих драйверу Microsoft Shadow Copy Provider

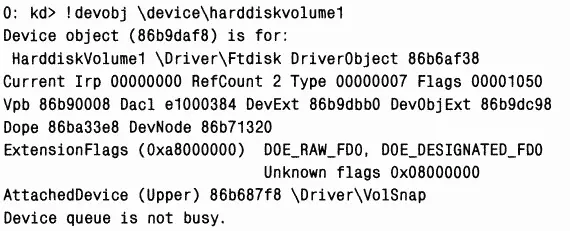

Чтобы просмотреть такие объекты, связанные с каждым томом, в Windows XP или Windows Server 2003, используйте отладчик ядра. B любой системе есть хотя бы один том, и следующая команда выводит информацию об объекте «устройство» для первого тома в системе:

Поле AttachedDevice в выводе команды !devobj сообщает адрес объекта «устройство» и имя владеющего им драйвера, который подключен к этому объекту (фильтрует его). Каждый объект «устройства» для тома должен принадлежать драйверу Volsnap, как в показанном примере.

Вместо того чтобы открывать копируемые файлы на исходном томе, утилита резервного копирования открывает их на теневом. Последний отражает представление тома, привязанное к определенной временной точке (point-in-time view of a volume). Поэтому, когда драйвер теневого копирования томов обнаруживает попытку записи на исходный том, он считывает копию подлежащих перезаписи секторов в раздел памяти, поддерживаемый страничным файлом (paging file-backed memory section) и сопоставленный с соответствующим теневым томом. Обращения для чтения к модифицируемым секторам теневого тома драйвер обслуживает через упомянутый выше раздел памяти, а обращения для чтения к немодифицированным секторам — считыванием данных с исходного тома. Поскольку утилита резервного копирования не сохраняет страничный файл и системный каталог \System Volume Information (вместе со всеми подкаталогами и файлами), драйвер снимков, используя API-функции дефрагментации, определяет местонахождение этих файлов и каталогов и не регистрирует вносимые в них изменения. Опираясь на данный механизм, утилита резервного копирования в Windows XP и Windows Server 2003 решает все проблемы копирования, связанные с открытыми файлами.

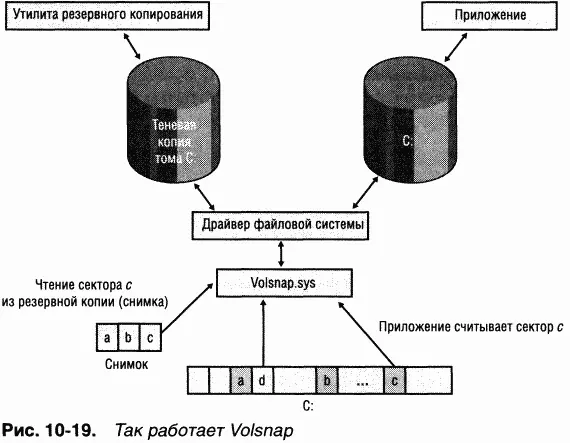

Рис. 10–19 иллюстрирует, как ведут себя приложение, обращающееся к тому, и утилита резервного копирования, обращающаяся к теневой копии этого тома. Когда приложение пишет в сектор по истечении времени снятия снимка, драйвер Volsnap создает резервную копию, как на иллюстрации, где он копирует секторы a, b и с для тома C:. Аналогично, когда приложение считывает сектор с, Volsnap направляет операцию чтения тому C:, а когда утилита резервного копирования считывает тот же сектор, Volsnap получает содержимое этого сектора из снимка. Если операция чтения требует обращения к немодифицированному сектору, например к d, то Volsnap направляет ее исходному тому.

ЭКСПЕРИМЕНТ: просмотр объектов «устройство» теневых томов

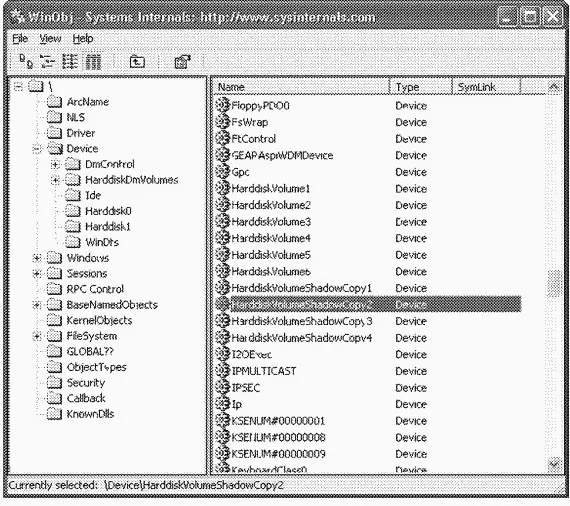

Вы можете убедиться в наличии таких объектов в пространстве имен диспетчера объектов, запустив Windows-утилиту резервного копирования [в меню Start (Пуск) откройте Accessories (Стандартные) и System Tools (Служебные)] и выбрав достаточный объем данных для резервного копирования, чтобы успеть запустить Winobj и просмотреть объекты в подкаталоге \Device.

Драйверы файловых систем должны корректно обрабатывать два запроса на управление вводом-выводом (IOCTL), связанные с теневым копированием томов: IOCTL_VOLSNAP_FLUSH_AND_HOLD_WRITES и IOCTL_VOLSNAP_RELEASE_WRITES. Смысл этих запросов не требует объяснений — он понятен из их имен. API копирования теневых томов позволяет посылать IOCTL-запросы логическим дискам, для которых создаются снимки, с тем чтобы все операции записи, инициированные перед получением снимка, успели завершиться до создания теневой копии и чтобы файловые данные, записываемые из теневой копии, были согласованы по времени.

Поддержка теневого копирования томов позволяет Windows Server 2003 предоставлять конечным пользователям доступ к резервным версиям томов для восстановления старых версий файлов и папок, которые могли быть случайно удалены или изменены. Эта функция облегчает жизнь системным администраторам, которые в ином случае должны были бы загружать резервные данные и обращаться к предыдущим их версиям в интересах конечных пользователей.

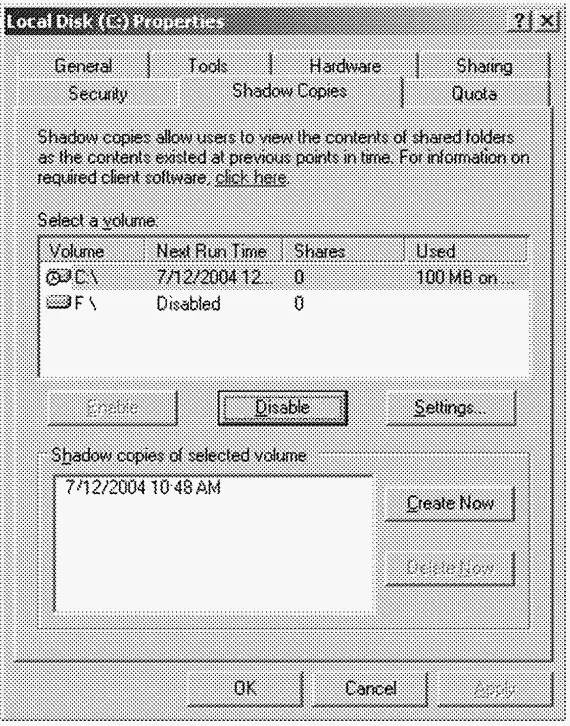

B окне свойств для тома в Windows Server 2003 есть вкладка Shadow Copies (Теневые копии), на которой администратор может разрешить создание снимков томов по расписанию, как показано на следующей иллюстрации. Администраторы также могут ограничить пространство, выделяемое под снимки, чтобы система автоматически удаляла самые старые снимки.

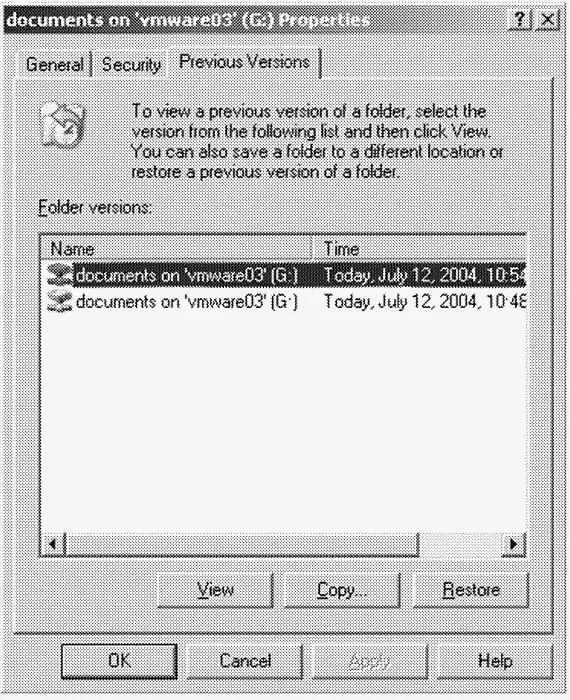

B клиентских системах, где нужна функциональность Shadow Copies for Shared Folders, следует установить расширение Explorer — Previous Versions Client — которое поставляется c Windows Server 2003 в каталоге \Windows\System32\Clients\Twclient и которое также можно скачать с сайта Microsoft (это расширение включено в Windows XP Service Pack 2 и выше). Когда клиентская Windows-система с установленным расширением подключается к общей папке на томе, для которого имеются снимки, в окне свойств папок и файлов, находящихся в этой общей папке, появляется вкладка Previous Versions. Ha этой вкладке перечисляются снимки, имеющиеся на сервере, и пользователь может просмотреть соответствующие версии файла или папки.

B этой главе мы рассмотрели организацию, компоненты и принципы управления внешней дисковой памятью в Windows. B следующей главе мы обсудим диспетчер кэша — компонент исполнительной системы, неразрывно связанный с драйверами файловых систем.
