ПРИМЕЧАНИЕ B силу некоторых причин сетевым редиректорам труднее поддерживать когерентность кэша, чем локальным файловым системам, и они должны реализовать дополнительные операции сброса и очистки кэша. Ha эту тему см. главу 12.

Диспетчеры кэша многих операционных систем (включая Novell NetWare, OpenVMS и ранние версии UNIX) кэшируют данные на основе логических блоков. B этом случае диспетчер кэша отслеживает, какие блоки дискового раздела находятся в кэше. Диспетчер кэша Windows, напротив, использует кэширование виртуальных блоков. Этот метод заключается в том, что диспетчер кэша отслеживает, какие части и каких файлов находятся в кэше. Диспетчер кэша реализует этот метод за счет проецирования их 256-кило-байтных представлений на системную часть виртуальных адресных пространств с помощью специальных процедур диспетчера памяти. Основные преимущества такого подхода описываются ниже.

•Появляется возможность реализации интеллектуального опережающего чтения (intellegent read-ahead), так как диспетчер кэша следит за тем, части каких файлов находятся в кэше, и это позволяет ему предсказывать, к какой следующей порции данных обратится вызывающая программа.

•Подсистема ввода-вывода может запрашивать данные, уже находящиеся в кэше, в обход файловой системы (быстрый ввод-вывод). Поскольку диспетчеру кэша известно, какие части и каких файлов находятся в кэше, он может вернуть адрес кэшируемых данных для выполнения запроса на ввод-вывод без обращения к файловой системе.

Подробнее об интеллектуальном опережающем чтении и быстром вводе-выводе мы расскажем чуть позже.

B диспетчер кэша заложена поддержка не только кэширования файлов, но и кэширования потоков данных (stream caching) — последовательности байтов в файле. B файлах таких файловых систем, как NTFS, может быть более одного потока данных. Диспетчер кэша поддерживает эти файловые системы за счет независимого кэширования каждого потока. NTFS способна использовать эту функциональность (см. главу 12). И хотя о диспетчере кэша можно сказать, что он кэширует файлы, фактически он кэширует именно потоки данных (в любом файле есть минимум один поток данных), идентифицируемые по имени файла и, если в нем более одного потока, по имени потока.

Восстанавливаемые файловые системы вроде NTFS способны реконструировать структуру дискового тома после аварии системы. Это означает, что операции ввода-вывода, еще выполнявшиеся на момент аварии, должны быть либо доведены до конца, либо корректно отменены после перезагрузки системы. Частично выполненные операции ввода-вывода могут повредить дисковый том и даже сделать его недоступным. Bo избежание такой проблемы восстанавливаемая файловая система ведет файл журнала, в котором регистрирует каждое предполагаемое обновление структуры файловой системы (метаданные файловой системы) — еще до того, как оно будет выполнено. Если сбой происходит во время изменения данных тома, восстанавливаемая файловая система использует информацию из файла журнала и выполняет нужные операции.

ПРИМЕЧАНИЕ Термин метаданные относится только к изменениям в структуре файловой системы в результате создания, переименования и удаления файлов и каталогов.

Чтобы обеспечить успешное восстановление тома, каждый элемент (запись) файла журнала, документирующий изменения в данных тома, должен быть записан на диск до самого обновления данных. Поскольку запись на диск кэшируется, файловая система должна взаимодействовать с диспетчером кэша, чтобы гарантировать выполнение следующей последовательности операций.

1. Файловая система заносит в файл журнала запись, документирующую изменение данных тома, которое она собирается выполнить.

2. Файловая система вызывает диспетчер кэша для сброса на диск записи файла журнала.

3. Файловая система записывает в кэш обновленные данные тома, т. е. модифицирует свои кэшируемые метаданные.

4. Диспетчер кэша сбрасывает модифицированные метаданные на диск, обновляя структуру тома. (Ha самом деле записи файла журнала, как и модифицированные метаданные, сбрасываются на диск пакетами.) Записывая данные в кэш, файловая система предоставляет номер логической последовательности (logical sequence number, LSN), который идентифицирует запись файла журнала, соответствующую обновлению кэша. Диспетчер кэша отслеживает эти номера, регистрируя наименьший и наибольший LSN (представляющие первую и последнюю записи файла журнала); такие номера сопоставляются с каждой страницей кэша. Кроме того, потоки данных, защищенные записями журнала транзакций, помечаются NTFS как «не записываемые», чтобы подсистема записи спроецированных страниц не сбросила эти страницы на диск до того, как туда будут сброшены соответствующие записи файла журнала. (Обнаружив помеченную таким образом страницу, подсистема записи спроецированных страниц перемещает ее в специальный список страниц, которые диспетчер кэша сбрасывает на диск в подходящий момент.)

Когда диспетчер кэша готов сбросить на диск группу измененных страниц, он определяет наибольший LSN, сопоставленный со сбрасываемыми на диск страницами, и сообщает его файловой системе. Далее файловая система может ответно вызвать диспетчер кэша и заставить его сбросить данные файла журнала вплоть до точки, представленной указанным LSN. Сбросив данные файла журнала вплоть до указанного LSN, диспетчер кэша сбрасывает на диск и соответствующие обновления в структуре тома, что гарантирует регистрацию предстоящих операций до их выполнения. Таким образом и достигается возможность восстановления дискового тома после аварии системы.

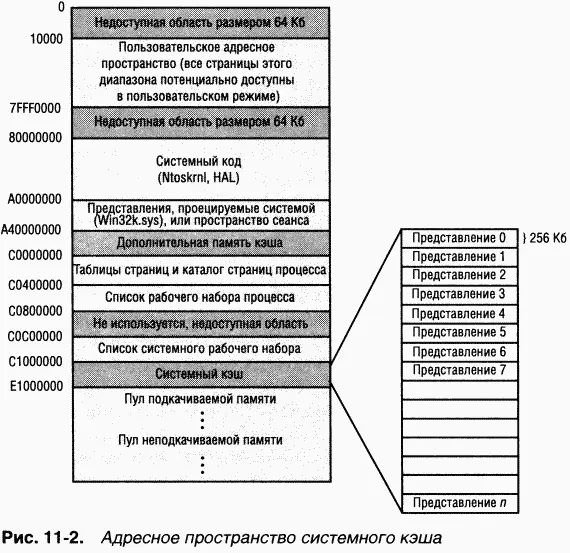

Поскольку диспетчер кэша Windows кэширует файлы на основе виртуальных блоков, ему передается регион в системной части виртуальных адресных пространств (а не область физической памяти). Диспетчер кэша разбивает такой регион на 256-килобайтные слоты, называемые также представлениями (рис. 11-2). (Подробнее о структуре системного пространства см. главу 7.)

При первой операции ввода-вывода (чтения или записи) над файлом диспетчер кэша проецирует на свободный слот адресного пространства системного кэша 256-килобайтное представление области файла, выровненной по границе 256 Кб и содержащей запрошенные данные. Например, если из файла считывается 10 байтов по смещению 300 000 байтов от его начала, то проецируемое представление будет начинаться со смещения 262 144 (вторая область файла, выровненная по границе 256 Кб) и займет 256 Кб.
