B этом примере использована х86-система под управлением Windows XP с параметром LargeSystemCache, равным 0; как видите, виртуальный размер кэша в такой системе составляет 0x20000 страниц. Поскольку на платформе x86 размер страниц равен 4 Кб, под виртуальный кэш выделено 512 Мб из 2-гигабайтного системного адресного пространства.

Как уже упоминалось, одно из ключевых отличий архитектуры диспетчера кэша Windows от таковой в других операционных системах — делегирование управления физической памятью диспетчеру памяти. Ввиду этого размером кэша управляет уже имеющийся в операционной системе код, отвечающий за обработку расширения и усечения рабочего набора, а также за управление списками модифицированных и простаивающих страниц.

У системного кэша нет собственного рабочего набора — он использует единый системный набор, в который входят кэш данных, пул подкачиваемой памяти, а также подкачиваемый код Ntoskrnl и драйверов. Как упоминалось в главе 7, этот рабочий набор имеет внутреннее название рабочий набор системного кэша, но системный кэш является лишь одним из его элементов. Поэтому мы будем использовать термин «системный рабочий набор». Также в главе 7 мы обратили ваше внимание на то, что при присвоении параметру реестра LargeSystemCache значения 1 диспетчер памяти отдает предпочтение системному рабочему набору по сравнению с рабочими наборами процессов, выполняемых в системе.

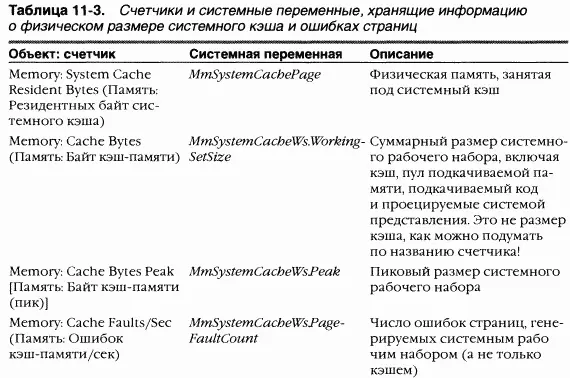

Выяснить физический размер системного кэша, сравнить его с суммарным физическим размером системного рабочего набора, а также получить информацию об ошибках страниц для системного рабочего набора позволяют счетчики производительности или системные переменные, перечисленные в таблице 11-3.

ЭКСПЕРИМЕНТ: просмотр рабочего набора кэша

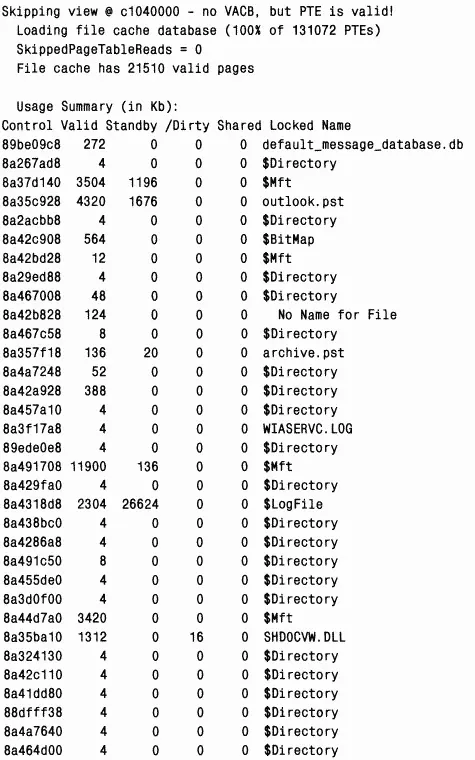

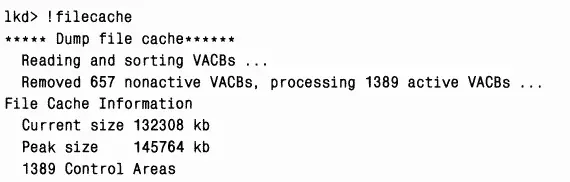

Как показано на листинге ниже, команда !filecacbe отладчика ядра выводит дамп информации о физической памяти, используемой кэшем, текущем и пиковом размерах рабочего набора, количестве действительных страниц, сопоставленных с представлениями, и, где это возможно, имена файлов, проецируемых на представления. (Драйверы файловых систем кэшируют метаданные с помощью безымянных файловых потоков.)

Хотя системный рабочий набор включает объем физической памяти, проецируемой на представления в виртуальном адресном пространстве кэша, он не обязательно отражает общий объем файловых данных, кэшируемых в физической памяти. Между этими двумя значениями нередко бывают расхождения, потому что часть файловых данных может находиться в принадлежащем диспетчеру памяти списке простаивающих или модифицированных страниц.

Вспомните из главы 7, что при усечении рабочего набора или замене страниц диспетчер памяти может переместить измененные страницы из рабочего набора в список простаивающих или модифицированных страниц — в зависимости от того, куда должны быть записаны данные, содержащиеся на такой странице, перед ее повторным использованием — в страничный файл или в какой-то другой. Если бы у диспетчера памяти не было таких списков, то всякий раз, когда какой-нибудь процесс обращался бы к данным, ранее удаленным из его рабочего набора, диспетчеру памяти приходилось бы считывать их с диска. A так диспетчер памяти может просто вернуть нужную страницу в рабочий набор процесса (если она, конечно, присутствует в одном из этих списков). To есть списки служат кэшами данных из страничного файла, исполняемых образов или файлов данных. Значит, общий объем файловых данных, кэшируемых в системе, складывается не только из размера системного рабочего набора, но и из размеров списков простаивающих и модифицированных страниц.

Вот пример, иллюстрирующий, как диспетчер кэша способен привести к кэшированию в физической памяти гораздо большего объема файловых данных, чем может содержаться в системном рабочем наборе. Рассмотрим систему, выступающую в роли выделенного файл-сервера. B этой системе имеется 8 Гб физической памяти, и виртуальный размер кэша составляет 960 Мб (максимальный размер в х86-системах). Таким образом, предельный размер файловых данных, которые можно напрямую спроецировать в виртуальную память кэша, составляет 960 Мб. Клиентское приложение обращается к файловым данным на сервере через сеть. Драйвер файл-сервера (\Windows\System32\Drivers\Srv.sys) (см. главу 12) использует интерфейсы диспетчера кэша для чтения и записи файловых данных в интересах клиента. Если клиенты считывают несколько тысяч файлов, каждый размером по 1 Мб, диспетчеру кэша придется повторно использовать представления при проецировании 961-го файла. При последующих операциях чтения он будет отменять проецирование представлений для старых файлов и заново проецировать их для новых. Когда диспетчер кэша отменяет проецирование какого-либо представления, диспетчер памяти не отбрасывает файловые данные в рабочем наборе кэша, соответствующие этому представлению, а перемещает их в список простаивающих страниц. B отсутствие запросов на выделение физической памяти под любые другие задачи список простаивающих страниц может занимать почти всю физическую память за вычетом системного рабочего набора. Иначе говоря, практически все 8 Гб физической памяти сервера будут задействованы для кэширования файловых данных, как показано на рис. 11-6.

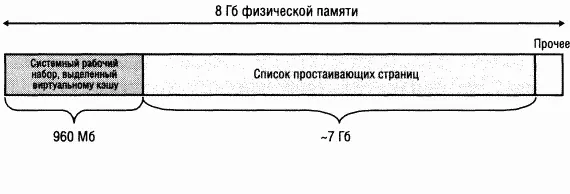

Рис. 11 -6. Пример использования почти всей физической памяти под файловый кэш

Поскольку общий объем кэшируемых файловых данных складывается из размеров системного рабочего набора, списка модифицированных страниц и списка простаивающих страниц, а эти размеры контролируются диспетчером памяти, в каком-то смысле его можно назвать истинным диспетчером кэша. Подсистема диспетчера кэша просто предоставляет удобные интерфейсы для доступа к файловым данным через диспетчер памяти и определяет политики опережающего чтения (read-ahead) и отложенной записи (write-behind), которые влияют на то, какие данные диспетчер памяти будет удерживать в физической памяти.

Для более точного отображения полного объема файловых данных, кэшируемых в системе, диспетчер задач и Process Explorer предоставляют параметр System Cache (Системный кэш), отражающий суммарный размер системного рабочего набора и списков простаивающих и модифицированных страниц. Пример для Process Explorer представлен на рис. 11-7.
