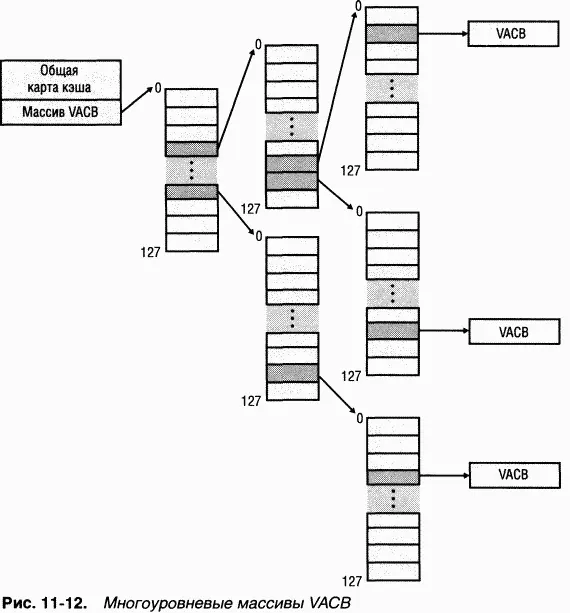

Такая схема нужна для эффективной обработки разреженных файлов, которые могут достигать очень больших размеров и в которых лишь малая часть может быть занята действительными данными; поэтому в массиве выделяется ровно столько места, сколько нужно для проецируемых в данный момент представлений файла. Например, разреженный файл размером 32 Гб, у которого только 256 Кб проецируются на виртуальное адресное пространство кэша, потребует массив VACB с тремя массивами индексов, поскольку лишь одна ветвь массива имеет проекцию, а для файла длиной 32 Гб (2 35байтов) нужен трехуровневый массив. Если бы диспетчер кэша не оптимизировал многоуровневые массивы VACB, для этого файла пришлось бы создать массив VACB со 128 000 элементов, что эквивалентно 1000 массивам индексов.

ЭКСПЕРИМЕНТ: просмотр общей и закрытых карт кэша

Команда dt отладчика ядра позволяет увидеть определения структур данных общей и закрытой карт кэша в работающей системе. Во-первых, выполните команду !filecache и найдите запись в выводе VACB с именем известного вам файла. B нашем примере таковым будет справочный файл из Debugging Tools for Windows:

8653c828 120 160 0 0 debugger.chm

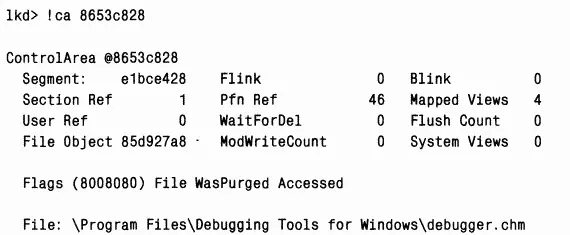

Первый адрес указывает местонахождение структуры данных области управления (control area), с помощью которой диспетчер памяти отслеживает диапазон адресов. (Более подробные сведения см. в главе 7.) B области управления хранится указатель на объект «файл», coответствующий представлению в кэше. Объект «файл» идентифицирует экземпляр открытого файла — в данном случае справочного файла из Debugging Tools for Windows. Теперь, чтобы увидеть структуру области управления, введите следующую команду с адресом идентифицированного вами элемента в этой области:

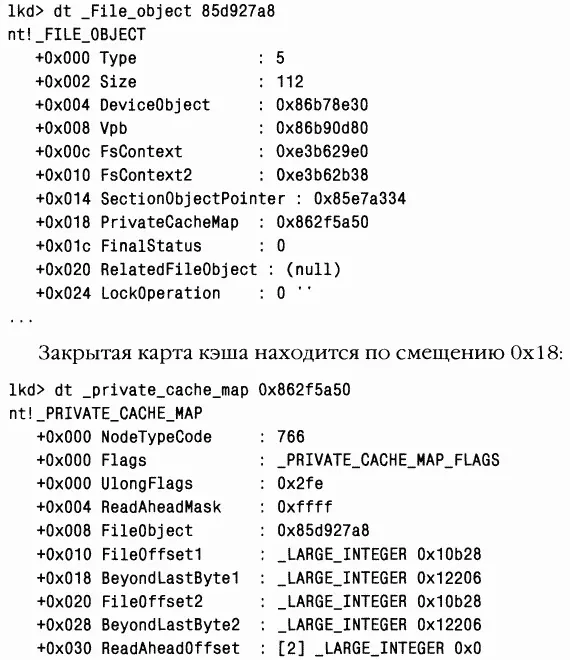

Потом изучите объект «файл», на который ссылается область управления:

При первом обращении к файловым данным для чтения или записи драйвер файловой системы должен определить, проецируются ли нужные части файла на системный кэш. Если нет, драйвер файловой системы должен вызвать функцию CcInitializeCacheMap для подготовки индивидуальных для каждого файла структур данных кэша.

Далее драйвер файловой системы вызывает одну из нескольких функций для доступа к данным файла. Существует три основных метода доступа к кэшируемым данным, каждый из которых рассчитан на применение в определенной ситуации:

•копирование (copy method) — пользовательские данные копируются между буферами кэша в системном пространстве и буфером процесса в пользовательском пространстве;

•проецирование и фиксация (mapping and pinning method) — данные считываются и записываются прямо в буферы кэша по виртуальным адресам;

•обращение к физической памяти (phisycal memory access method) — данные считываются и записываются прямо в буферы кэша по физическим адресам.

Чтобы избежать бесконечного цикла при обработке диспетчером памяти ошибки страницы, драйверы файловых систем должны поддерживать два варианта чтения файлов — с кэшированием и без. B таких случаях диспетчер памяти вызывает файловую систему для получения данных из файла (через драйвер устройства) и запрашивает операцию чтения без кэширования, устанавливая в IRP флаг «no cache».

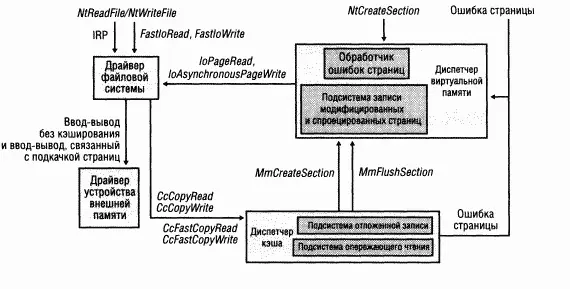

Рис. 11–13 иллюстрирует типичное взаимодействие между диспетчером кэша, диспетчером памяти и драйверами файловой системы в ответ на пользовательские операции файлового ввода-вывода (чтения или записи). Диспетчер кэша вызывается файловой системой через интерфейсы копирования (функции CcCopyRead и CcCopyWrite). Чтобы обработать, например, операцию чтения, инициированную через CcFastCopyRead или CcCopyRead, диспетчер кэша создает представление в кэше для проецирования части запрошенного файла и считывает файловые данные в пользовательский буфер, копируя их из представления. Операция копирования генерирует ошибки страниц по мере обращения к каждой ранее недействительной странице в представлении, и в ответ диспетчер памяти инициирует ввод-вывод без кэширования, используя драйвер файловой системы для выборки данных, соответствующих части файла, спроецированной на ту страницу, которая оказалась недействительной.

Рис. 11–13. Взаимодействие файловой системы с диспетчерами кэша и памяти

B следующих трех разделах мы рассмотрим все три ранее упомянутых механизма доступа к кэшу, их предназначение и принципы использования.

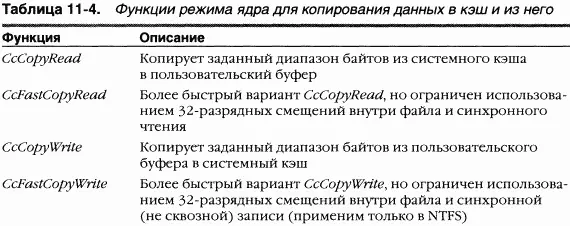

Поскольку системный кэш находится в системном пространстве, он проецируется на адресное пространство каждого процесса. Однако, как и любые другие страницы системного пространства, страницы кэша недоступны в пользовательском режиме, поскольку иначе в защите появилась бы потенциальная дыра. (Например, процесс, не имеющий соответствующих прав, мог бы считать данные из файла, который находится в какой-либо части системного кэша.) Таким образом, операции чтения и записи пользовательских приложений в файлы должны обслуживаться процедурами режима ядра, которые копируют данные между буферами кэша в системном пространстве и буферами приложения, расположенными в адресном пространстве процесса. Функции, которые драйверы файловой системы могут использовать для выполнения этих операций, перечислены в таблице 11 -4.

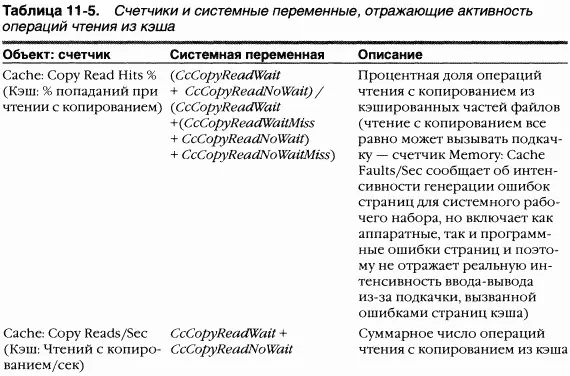

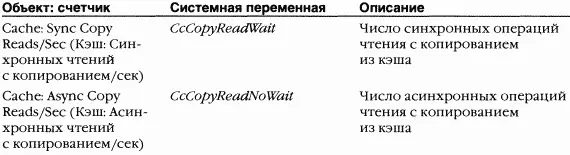

Активность операций чтения из кэша можно увидеть через счетчики производительности и системные переменные, представленные в таблице 11-5.

По мере чтения и записи данных в дисковые файлы пользовательскими приложениями драйверы файловых систем должны считывать и записывать данные, описывающие сами файлы (метаданные, или данные о структуре тома). Так как драйверы файловых систем выполняются в режиме ядра, они могут модифицировать данные непосредственно в системном кэше при условии уведомления об этом диспетчера кэша. Для поддержки такой оптимизации диспетчер кэша предоставляет функции, перечисленные в таблице 11-6. Эти функции позволяют драйверам файловых систем находить в виртуальной памяти нужные метаданные и напрямую модифицировать их без использования промежуточных буферов.
