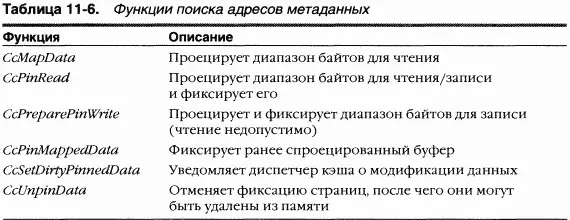

Если драйверу файловой системы нужно считать метаданные из кэша, он вызывает интерфейс диспетчера кэша, отвечающий за проецирование, чтобы получить виртуальный адрес требуемых данных. Диспетчер кэша подгружает в память все запрошенные страницы и возвращает управление драйверу файловой системы. После этого драйвер может напрямую обращаться к данным.

Если драйверу файловой системы необходимо модифицировать страницы кэша, он вызывает сервисы диспетчера кэша, отвечающие за фиксацию модифицируемых страниц в памяти. Ha самом деле эти страницы не блокируются в памяти (как это происходит в тех случаях, когда драйвер устройства блокирует страницы для передачи данных с использованием прямого доступа к памяти). По большей части драйвер файловой системы помечает их поток метаданных как «no write», сообщая подсистеме записи модифицированных страниц диспетчера памяти (см. главу 7) не сбрасывать страницы на диск до тех пор, пока не будет явно указано иное. После отмены фиксации страниц диспетчер кэша сбрасывает на диск все измененные страницы и освобождает представление кэша, которое было занято метаданными.

Интерфейсы проецирования и фиксации решают одну сложную проблему реализации файловых систем — управление буферами. B отсутствие возможности прямых операций над кэшированными метаданными файловая система была бы вынуждена предугадывать максимальное число буферов, которое понадобится ей для обновления структуры тома. Обеспечивая файловой системе прямой доступ к ее метаданным и их изменение непосредственно в кэше, диспетчер кэша устраняет потребность в буферах и просто обновляет структуру тома в виртуальной памяти, предоставленной диспетчером памяти. Единственным ограничением файловой системы в этом случае является объем доступной памяти.

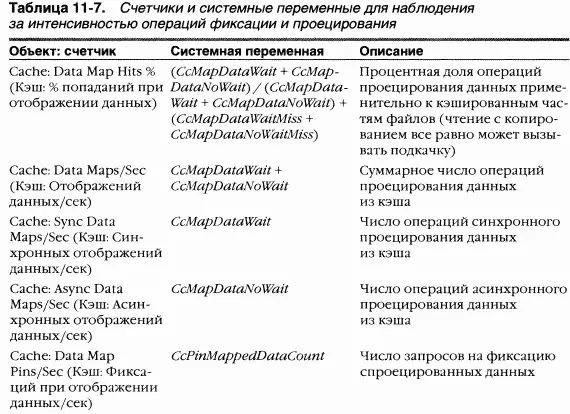

Вы можете наблюдать за интенсивностью операций, связанных с фиксацией и проецированием в кэше, с помощью счетчиков производительности и системных переменных, перечисленных в таблице 11-7.

B дополнение к интерфейсам проецирования и фиксации, используемым при прямом обращении к кэшированным метаданным, диспетчер кэша предоставляет третий интерфейс — прямой доступ к памяти (direct memory access, DMA). Функции DMA применяются для чтения или записи страниц кэша без промежуточных буферов, например сетевой файловой системой при передаче данных по сети.

Интерфейс DMA возвращает файловой системе физические адреса кэшируемых пользовательских данных (а не виртуальные, которые возвращаются интерфейсами проецирования и фиксации), и эти адреса могут быть использованы для прямой передачи данных из физической памяти на сетевое устройство. Хотя при передаче небольших порций данных (1–2 Кб) можно пользоваться обычными интерфейсами копирования на основе буферов, при передаче больших объемов данных интерфейс DMA значительно повышает быстродействие сетевого сервера, обрабатывающего файловые запросы от удаленных систем.

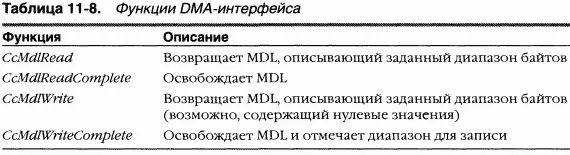

Для описания ссылок на физическую память служит список дескрипторов памяти (memory descriptor list, MDL) (см. главу 7). DMA-интерфейс диспетчера кэша состоит их четырех функций (таблица 11-8).

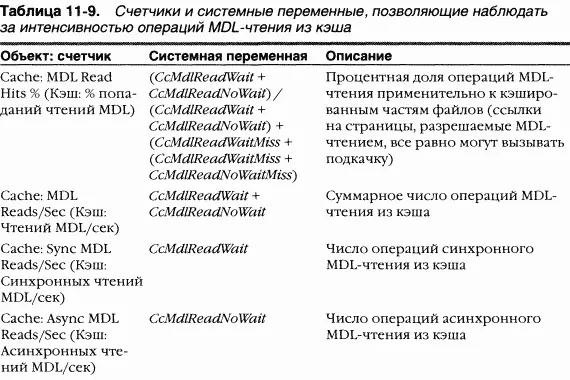

Вы можете исследовать активность, связанную с MDL-чтением из кэша, через счетчики производительности или системные переменные, перечисленные в таблице 11-9.

Операции чтения и записи, выполняемые над кэшируемыми файлами, по возможности обрабатываются с применением высокоскоростного механизма — быстрого eeoдa-вывода (fast I/O). Как уже говорилось в главе 9, быстрый ввод-вывод обеспечивает чтение и запись кэшируемых файлов без генерации IRR При использовании этого механизма диспетчер ввода-вывода вызывает процедуру быстрого ввода-вывода, принадлежащую драйверу файловой системы, и определяет, можно ли удовлетворить ввод-вывод непосредственно из кэша без генерации IRR

Поскольку диспетчер кэша в архитектуре системы размещается поверх подсистемы виртуальной памяти, драйверы файловых систем могут использовать этот диспетчер для доступа к данным путем простого копирования их в страницы (или из страниц), проецируемые на тот файл, на который ссылается пользовательская программа, без генерации IRR.

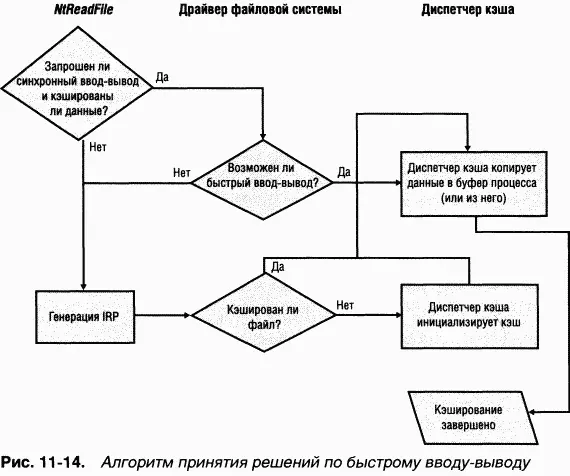

Быстрый ввод-вывод возможен не всегда. Например, первая операция чтения или записи требует подготовки файла к кэшированию (его проецирования на кэш и создания структур данных кэша, описанных в разделе «Структуры данных кэша» ранее в этой главе). Быстрый ввод-вывод не применяется и в том случае, если вызывающий поток указывает асинхронное чтение или запись, поскольку этот поток может быть приостановлен в ходе операций ввода-вывода, связанных с подкачкой и необходимых для копирования буферов в системный кэш (и из него), и фактически синхронного выполнения запрошенной операции асинхронного ввода-вывода. Однако даже при синхронном вводе-выводе драйвер файловой системы может решить, что обработка запрошенной операции по механизму быстрого ввода-вывода недопустима, если, например, в нужном файле заблокирован какой-то диапазон байтов (в результате вызова Windows-функции LockFile). Поскольку диспетчер кэша не знает, какие части и каких файлов блокированы, драйвер файловой системы должен проверить возможность чтения или записи запрошенных данных, а это требует генерации IRR Алгоритм принятия решений показан на рис. 11–14.

Обслуживание чтения или записи с использованием быстрого ввода-вывода включает следующие операции.

1. Поток выполняет операцию чтения или записи.

2. Если файл кэшируется и указан синхронный ввод-вывод, запрос передается входной точке быстрого ввода-вывода драйвера файловой системы. Если файл не кэшируется, драйвер файловой системы готовит файл к кэшированию, чтобы выполнить следующий запрос на чтение или запись за счет быстрого ввода-вывода.

3. Если процедура драйвера файловой системы, отвечающая за быстрый ввод-вывод, определяет, что быстрый ввод-вывод возможен, она вызывает процедуру чтения или записи диспетчера кэша для прямого доступа к данным кэша. (Если быстрый ввод-вывод невозможен, драйвер файловой системы возвращает управление подсистеме ввода-вывода, которая затем генерирует IRP и в конечном счете вызывает в файловой системе обычную процедуру чтения.)
