При первом обращении к тому NTFS должна смонтировать его, т. е. считать с диска метаданные и сформировать внутренние структуры данных, необходимые для обработки обращений к файловой системе. Чтобы смонтировать том, NTFS ищет в загрузочном секторе физический адрес MFT на диске. Запись о самой MFT является первым элементом в этой таблице, вторая запись указывает на файл в середине диска ($MftMirr), который называется зеркальной копией MFT и содержит копию первых нескольких записей MFT Если по каким-либо причинам считать часть MFT не удастся, для поиска файлов метаданных будет использована именно эта копия MFT.

Найдя запись для MFT, NTFS получает из ее атрибута данных информацию о сопоставлении VCN и LCN и сохраняет ее в памяти. B каждой группе (run) хранится сопоставление VCN-LCN и длина этой группы — вот и вся информация, необходимая для того, чтобы найти LCN по VCN. Эта информация сообщает NTFS, где на диске искать группы, образующие MFT (O группах см. раздел «Резидентные и нерезидентные атрибуты» далее в этой главе.) Затем NTFS обрабатывает записи MFT еще для нескольких файлов метаданных и открывает эти файлы. Наконец, NTFS выполняет операцию восстановления фаршовой системы (см. раздел «Восстановление» далее в этой главе) и открывает остальные файлы метаданных. C этого момента пользователь может обращаться к данному дисковому тому.

ПРИМЕЧАНИЕ Для упрощения восприятия материала в тексте и на схемах в этой главе группа обозначается как сущность, содержащая VCN, LCN и длину группы. Ho на самом деле NTFS сжимает эту информацию на диске в пары «LCN — следующий VCN». Зная начальный VCN, NTFS может определить длину группы простым вычитанием начального VCN из следующего VCN.

B процессе работы системы NTFS ведет запись в другой важный файл метаданных — файл журнала с именем $LogFile. NTFS использует его для регистрации всех операций, влияющих на структуру тома NTFS, в том числе для регистрации создания файлов и выполнения любых команд вроде Сору, модифицирующих структуру каталогов. Файл журнала используется и при восстановлении тома NTFS после аварии системы.

Еще один элемент MFT зарезервирован для корневого каталога (также обозначаемого как «\»). Его запись содержит индекс файлов и каталогов, хранящихся в корне структуры каталогов NTFS. Когда NTFS впервые получает запрос на открытие файла, она начинает его поиск с записи корневого каталога. Открыв файл, NTFS сохраняет файловую ссылку MFT для этого файла и поэтому в следующий раз, когда понадобится считать или записать тот же файл, сможет напрямую обратиться к его записи в MFT.

NTFS регистрирует распределение дискового пространства в файле битовой карты (bitmap file) с именем $Bitmap. Атрибут данных для файла битовой карты содержит битовую карту, каждый бит которой представляет кластер тома и сообщает, свободен кластер или выделен.

Файл защиты (security file) с именем $Secure хранит базу данных дескрипторов защиты, действующих в пределах тома. Дескрипторы защиты файлов и каталогов NTFS можно настраивать индивидуально, но для экономии места NTFS хранит настройки дескрипторов защиты в общем файле, который позволяет файлам и каталогам с одинаковыми параметрами защиты ссылаться на один и тот же дескриптор защиты. Такая оптимизация дает существенную экономию в большинстве сред, потому что в них целые деревья каталогов имеют одинаковые параметры защиты.

Другой системный файл, загрузочный (boot file), с именем $Boot хранит код начальной загрузки Windows. Для успешного запуска системы код начальной загрузки должен находиться на диске в определенном месте. При форматировании команда format определяет это место в виде файла, создавая для него запись в MFT. При этом NTFS следует своим правилам, согласно которым все данные хранятся на диске в виде файлов. Загрузочный файл, как и файлы метаданных NTFS, может быть защищен индивидуальным дескриптором защиты. B такой модели «на диске есть только файлы» код начальной загрузки может быть изменен путем обычного файлового ввода-вывода, хотя загрузочный файл защищен от редактирования.

NTFS поддерживает файл плохих кластеров (bad-cluster file) с именем $BadClus, в котором регистрируются все сбойные участки дискового тома, и файл тома (volume file) с именем $Volume, который содержит имя тома, версию NTFS, под которую отформатирован том, и бит, устанавливаемый при каком-либо повреждении диска. Если этот бит установлен, диск должен быть восстановлен утилитой Chkdsk. Файл сопоставления имен с буквами в верхнем регистре (uppercase file) с именем $UpCase включает таблицу трансляции букв между верхним и нижним регистрами. NTFS также поддерживает файл, содержащий таблицу определения атрибутов (attribute definition table), с именем IAttrDef; в нем определяются типы атрибутов, поддерживаемые томом, и указывается, являются ли они индексируемыми, следует ли их восстанавливать в ходе операции восстановления системы и т. д.

Некоторые файлы метаданных NTFS хранит в каталоге расширенных метаданных $Extend, в том числе помещая туда файл идентификаторов объектов ($ObjId), файл квот ($Quota), файл журнала регистрации изменений ($UsnJrnl) и файл точек повторного разбора ($Reparse). B этих файлах содержится информация, относящаяся к дополнительным возможностям NTFS. Файл идентификаторов объектов хранит идентификаторы объектов «файл», файл квот — значения квот и информацию о поведении томов, на которых используются квоты, файл точек повторного разбора — список файлов и каталогов, включающих данные точек повторного разбора, а в файле журнала изменений регистрируются изменения файлов и каталогов.

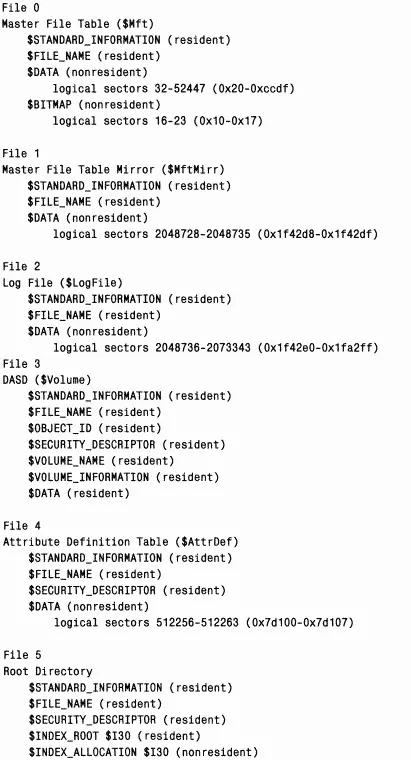

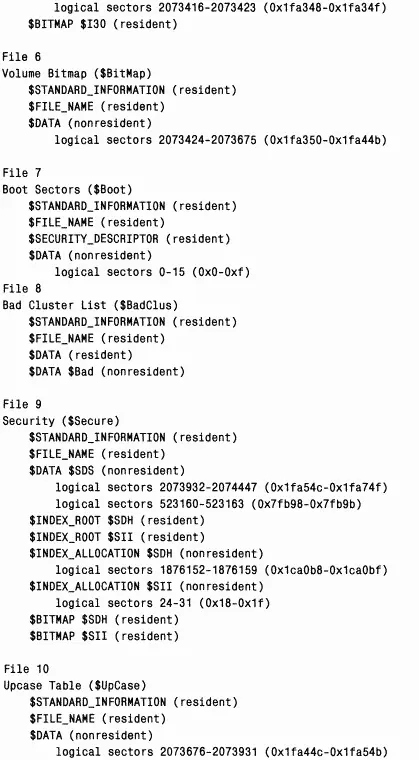

ЭКСПЕРИМЕНТ: просмотр информации NTFS

Для просмотра информации о NTFS-томе, в том числе о размещении и размере MFT и зоны MFT, вы можете использовать в Windows 2000 утилиту NTFSInfo (с сайта wwwsysinternals.com), а в Windows XP или Windows Server 2003 — встроенную программу командной строки Fsutil.exe:

Файл на томе NTFS идентифицируется 64-битным значением, которое называется файловой ссылкой (file reference). Файловая ссылка состоит из номера файла и номера последовательности. Номер файла равен позиции его записи в MFT минус 1 (или позиции базовой записи в MFT минус 1, если файл требует несколько записей). Номер последовательности в файловой ссылке увеличивается на 1 при каждом повторном использовании позиции записи в MFT, что позволяет NTFS проверять внутреннюю целостность файловой системы. Файловую ссылку иллюстрирует рис. 12–25.
