Следующий раздел является введением в сжатие данных в NTFS на примере простого случая компрессии разреженных данных. После него мы обсудим сжатие обычных и разреженных файлов.

Разреженными (sparse) называются данные (часто большого размера), в которых лишь малая часть отлична от нулевых значений. Пример разреженных данных — разреженная матрица. Как уже говорилось, для обозначения кластеров файла NTFS использует виртуальные номера кластеров (VCN) — от 0 до m . Каждый VCN соответствует логическому номеру кластера (LCN), который определяет местонахождение кластера на диске. Ha рис. 12–35 показаны группы (занимаемые участки дискового пространства) обычного (несжатого файла), а также их VCN и LCN.

Данный файл хранится в трех группах, каждая по 4 кластера, и таким образом занимает 12 кластеров. Запись MFT для этого файла представлена на рис. 12–36. Как мы уже отмечали, для экономии места на диске атрибут данных в записи MFT содержит только одно сопоставление VCN-LCN для каждой группы, а не для каждого кластера. Тем не менее каждому VCN от 0 до 11 сопоставлен свой LCN. Первый элемент начинается с VCN 0 и охватывает 4 кластера, второй начинается с VCN 4, также охватывая 4 кластера, и т. д. Такой формат типичен для несжатого файла.

Один из способов сжатия файла, применяемых NTFS, состоит в удалении из него длинных цепочек нулей. Если файл разрежен, он обычно сжимается до размера, составляющего лишь часть дискового пространства, необходимого для его хранения в нормальном виде. При последующей записи в этот файл NTFS выделяет пространство только для групп с ненулевыми данными.

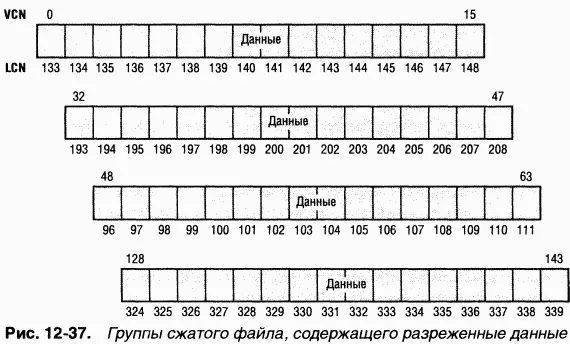

Ha рис. 12–37 изображены группы сжатого разреженного файла. Обратите внимание на то, что для некоторых диапазонов VCN файла (16–31 и 64-127) дисковое пространство не выделено.

B записи MFT для этого сжатого файла пропущены блоки VCN кластеров, содержащих нули, т. е. для них не выделено дисковое пространство. Так, первый элемент данных на рис. 12–38 начинается с VCN 0 и охватывает 16 кластеров. Второй элемент перескакивает на VCN 32 и охватывает еще 16 кластеров.

Рис. 12–38. Запись MFT дпя сжатого файла, содержащего разреженные данные

Когда программа читает данные из сжатого файла, NTFS проверяет запись MFT, чтобы выяснить, имеется ли сопоставление VCN-LCN для считываемого участка файла. Если программа обращается в невыделенную «дыру» в файле, значит, данные этой части файла состоят из нулей, и тогда NTFS возвращает нули, не обращаясь к диску. Если программа записывает в «дыру» ненулевые данные, NTFS автоматически выделяет дисковое пространство и записывает туда эти данные. Такой метод очень эффективен для разреженных файлов, содержащих много нулевых данных.

Предыдущий пример сжатия разреженного файла довольно надуманный. Он описывает «сжатие» в том случае, когда целые области файла заполнены нулями, но на остальные файловые данные сжатие не оказывает никакого влияния. B большинстве файлов данные не являются разреженными, тем не менее их можно компрессировать по какому-нибудь алгоритму сжатия.

B NTFS пользователи могут сжимать отдельные файлы или все файлы в каталоге. (Новые файлы, создаваемые в сжатом каталоге, сжимаются автоматически. Файлы, существовавшие в каталоге до его сжатия, должны быть сжаты индивидуально.) Сжимая файл, NTFS разбивает его необработанные данные на единицы сжатия (compression units) длиной по 16 кластеров. Некоторые последовательности данных в файле могут сжиматься недостаточно сильно или вообще не сжиматься, поэтому для каждой единицы сжатия NTFS определяет, будет ли при ее сжатии получен выигрыш хотя бы в один кластер. Если сжатие не позволяет освободить даже один кластер, NTFS выделяет 16-кластерную группу и записывает единицу сжатия на диск, не компрессируя ее данные. Если же данные можно сжать до 15 или менее кластеров, NTFS выделяет на диске ровно столько кластеров, сколько нужно для хранения сжатых данных, после чего записывает данные на диск. Рис. 12–39 иллюстрирует сжатие файла, состоящего из четырех групп. Незакрашенные области отражают дисковое пространство, которое файл будет занимать после сжатия. Первая, вторая и четвертая группы сжимаются, а третья — нет. Ho даже с одной несжатой группой достигается экономия 26 кластеров диска, т. е. длина файла уменьшается на 41 %.

ПРИМЕЧАНИЕ Хотя на схемах, приведенных в этой главе, показаны непрерывные LCN, единицы сжатия не обязательно располагаются в физически смежных кластерах. Группы, занимающие несмежные кластеры, заставляют NTFS создавать несколько более сложные записи MFT, чем показанные на рис. 12–39.

При записи данных в сжатый файл NTFS гарантирует, что каждая группа будет начинаться на виртуальной 16-кластерной границе. Таким образом, начальный VCN каждой группы кратен 16, и длина группы не превышает 16 кластеров. При работе со сжатым файлом NTFS единовременно считывает и записывает минимум одну единицу сжатия. Ho при записи сжатых данных NTFS пытается помещать единицы сжатия в физически смежные области, так чтобы их можно было считывать в ходе одной операции ввода-вывода. Размер единицы сжатия в 16 кластеров выбран для уменьшения внутренней фрагментации: чем больше размер единицы сжатия, тем меньше дискового пространства нужно для хранения данных. Размер единицы сжатия, равный l6 кластерам, основан на компромиссе между минимизацией размера сжатых файлов и замедлением операций чтения для программ, использующих прямой (произвольный) доступ к содержимому файлов. При каждом промахе кэша приходится декомпрессировать эквивалент l6 кластеров (вероятность промаха кэша при прямом доступе к файлу выше, чем при последовательном). Ha рис. 12–40 представлена запись MFT для сжатого файла, показанного на рис. 12–39.

Одно из различий между этим сжатым файлом и сжатым разреженным файлом из более раннего примера в том, что в данном случае три группы имеют длину менее 16 кластеров. Считывание этой информации из записи MFT позволяет NTFS определить, сжаты ли данные в этом файле. Каждая группа короче l6 кластеров содержит сжатые данные, которые NTFS должна разархивировать при первом чтении группы в кэш. Группа, длина которой равна точно 16 кластерам, не содержит сжатых данных, а значит, не требует декомпрессии.
