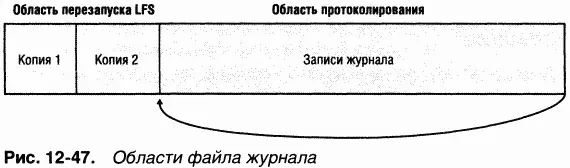

LFS делит файл журнала на две части: область перезапуска (restart area) и «безразмерную» область протоколирования (logging area) (рис. 12–47).

NTFS вызывает LFS для чтения и записи области перезапуска. B этой области NTFS хранит информацию о контексте, например позицию в области протоколирования, откуда начнется чтение при восстановлении после сбоя системы. Ha тот случай, если область перезапуска будет разрушена или по каким-либо причинам станет недоступной, LFS создает ее копию. Остальная часть журнала транзакций — это область протоколирования, в которой находятся записи транзакций, обеспечивающие восстановление тома после сбоя. LFS создает иллюзию бесконечности журнала транзакций за счет его циклического повторного использования (в то же время не перезаписывая нужную информацию). Для идентификации записей, помещенных в журнал, LFS использует номера логической последовательности (logical sequence number, LSN). Циклически используя журнал, LFS увеличивает значения LSN. NTFS представляет LSN в виде 64-битных чисел, поэтому число возможных LSN настолько велико, что практически может считаться бесконечным.

NTFS никогда не выполняет чтение/запись транзакций в журнал напрямую. LFS предоставляет сервисы, которые NTFS вызывает для открытия файла журнала, помещения в него записей, чтения записей из журнала в прямом и обратном порядке, сброса записей журнала до заданного LSN или установки логического начала журнала на больший LSN. B процессе восстановления NTFS вызывает LFS для чтения записей журнала в прямом направлении, чтобы повторить все транзакции, которые запротоколированы в журнале, но не записаны на диск в момент сбоя. NTFS также обращается к LFS для чтения записей в обратном направлении, чтобы отменить (или откатить) все транзакции, не полностью запротоколированные перед аварией системы, и установить начало файла журнала на запись с большим LSN после того, как старые записи журнала стали не нужны.

Вот как система обеспечивает восстановление тома.

1. Сначала NTFS вызывает LFS для записи в кэшируемый файл журнала любых транзакций, модифицирующих структуру тома.

2. NTFS модифицирует том (также в кэше).

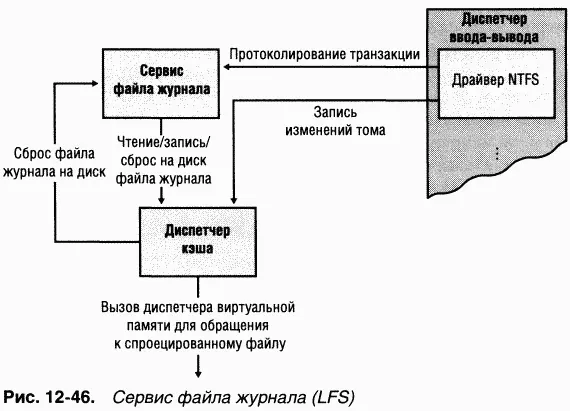

3. Диспетчер кэша сообщает LFS сбросить файл журнала на диск. (Этот сброс реализуется LFS путем обратного вызова диспетчера кэша с указанием страниц памяти, подлежащих выводу на диск; см. рис. 12–46.)

4. Сбросив на диск журнал транзакций, диспетчер кэша записывает на диск изменения тома (результаты операций над метаданными). Эта последовательность действий гарантирует: если завершить изменение файловой системы не удастся, соответствующие транзакции можно будет считать из журнала и либо повторить, либо отменить в процессе восстановления файловой системы.

Восстановление файловой системы начинается автоматически при первом обращении к дисковому тому после перезагрузки. NTFS проверяет, применялись ли к тому транзакции, запротоколированные в журнале до сбоя, и, если нет, повторяет их. NTFS гарантирует и отмену транзакций, не полностью запротоколированных до сбоя, так что вызываемые ими изменения не появятся на томе.

LFS позволяет своим клиентам помещать в журналы транзакций записи любого типа. NTFS использует несколько типов записей, два из которых — записи модификации (update records) и записи контрольной точки (checkpoint records) — будут рассмотрены в этом разделе.

K ним относится большинство записей, которые NTFS помещает в журнал транзакций. Каждая такая запись содержит два вида информации.

• Информация для повтора (redo information)Описывает, как вновь применить к дисковому тому одну подоперацию полностью запротоколированной транзакции, если сбой системы произошел до того, как транзакция была переписана из кэша на диск.

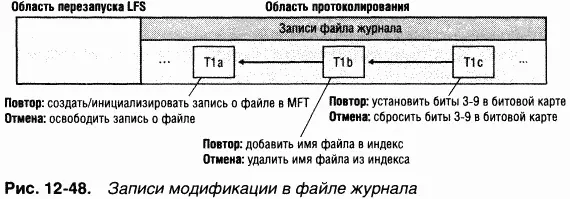

• Информация для отмены (undo information)Описывает, как обратить изменения, вызванные одной подоперацией транзакции, которая в момент сбоя была запротоколирована лишь частично. Ha рис. 12–48 показаны три записи модификации в файле журнала. Каждая запись представляет одну подоперацию транзакции, создающей новый файл. Информация для повтора в каждой записи модификации сообщает NTFS, как повторно применить данную подоперацию к дисковому тому, а информация для отмены — как откатить (отменить) эту подоперацию.

После протоколирования транзакции (в данном примере — вызовом LFS до помещения трех записей модификации в файл журнала) NTFS выполняет в кэше подоперации этой транзакции, изменяющие том. Закончив обновление кэша, NTFS помещает в журнал еще одну запись, которая помечает всю транзакцию как завершенную. Эта подоперация известна как фиксация транзакции (committing transaction). После фиксации транзакции NTFS гарантирует, что все вызванные ею модификации будут отражены на томе, даже если после фиксации произойдет сбой операционной системы.

При восстановлении после сбоя системы NTFS просматривает журнал и повторяет все зафиксированные транзакции. Даже если NTFS и завершила транзакцию до момента сбоя системы, ей неизвестно, были ли изменения тома своевременно переписаны на диск диспетчером кэша. Модификации, выполненные в кэше, могли быть потеряны при сбое. Следовательно, NTFS выполняет зафиксированную транзакцию снова, чтобы гарантировать актуальность состояния диска.

После повтора всех зафиксированных транзакций NTFS отыскивает в журнале такие, которые не были зафиксированы к моменту сбоя, и откатывает каждую запротоколированную подоперацию. B случае, представленном на рис. 12–48, NTFS вначале должна была бы отменить подоперацию T1c, после чего перейти по указателям назад и отменить T1b. Переход по указателям в обратном направлении и отмена подопераций продолжались бы до тех пор, пока NTFS не достигла бы первой подоперации транзакции. Следуя указателям, NTFS определяет, сколько и какие записи модификации нужно отменить для того, чтобы откатить транзакцию.

Информация для повтора и отмены может быть выражена либо физически, либо логически. Физическое описание задает модификации тома как диапазоны байтов на диске, которые следует изменить, переместить и т. д., а логическое — представляет модификации в терминах операций, например «удалить файл A.dat». Как самый низкий уровень программного обеспечения, поддерживающего структуру файловой системы, NTFS использует записи модификации с физическими описаниями. Однако для программного обеспечения обработки транзакций и других приложений записи модификации в логическом виде могут быть удобнее, поскольку логическое представление обновлений тома компактнее физических. Логическое описание требует участия NTFS в выполнении действий, связанных с такими операциями, как удаление файла.
