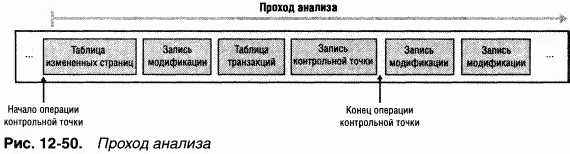

Большинство записей модификации, расположенных в журнале после начала операции контрольной точки, представляет собой изменение либо таблицы транзакций, либо таблицы измененных страниц. Например, если запись модификации относится к фиксации транзакции, то транзакция, которую представляет данная запись, должна быть удалена из таблицы транзакций. Аналогично, если запись модификации относится к обновлению страницы, изменяющему структуру данных файловой системы, нужно внести соответствующую поправку в таблицу измененных страниц.

После того как таблицы в памяти приведены в актуальное состояние, NTFS просматривает их, чтобы определить LSN самой старой записи модификации, которая регистрирует операцию, не выполненную над диском. Таблица транзакций содержит LSN незафиксированных (незавершенных) транзакций, а таблица измененных страниц — LSN записей, соответствующих модификациям кэша, не отраженным на диске. LSN самой старой записи, найденной NTFS в этих двух таблицах, определяет, откуда начнется проход повтора. Однако, если последняя запись контрольной точки окажется более ранней, NTFS начнет проход повтора именно с нее.

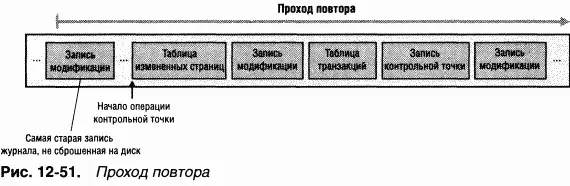

Ha проходе повтора (redo pass) NTFS сканирует журнал транзакций в прямом направлении, начиная с LSN самой старой записи, которая была обнаружена на проходе анализа (рис. 12–51). Она ищет записи модификации, относящиеся к обновлению страницы и содержащие модификации тома, которые были запротоколированы до сбоя системы, но не сброшены из кэша на диск. NTFS повторяет эти обновления в кэше.

Когда NTFS достигает конца журнала транзакций, она уже обновила кэш необходимыми модификациями тома, и подсистема отложенной записи, принадлежащая диспетчеру кэша, может начать переписывать содержимое кэша на диск в фоновом режиме.

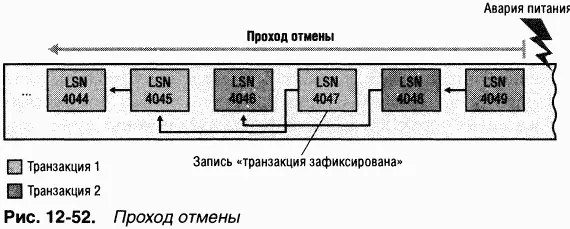

Завершив проход повтора, NTFS начинает npoxoд отмены (undo pass), откатывая транзакции, не зафиксированные к моменту сбоя системы. Ha рис. 12–52 показаны две транзакции в журнале: транзакция 1 зафиксирована до сбоя системы, а транзакция 2 — нет. NTFS должна отменить транзакцию 2.

Допустим, в ходе транзакции 2 создавался файл. Эта операция состоит из трех подопераций (каждая со своей записью модификации). Записи модификации, относящиеся к одной транзакции, связываются в журнале обратными указателями, поскольку эти записи обычно не располагаются одна за другой.

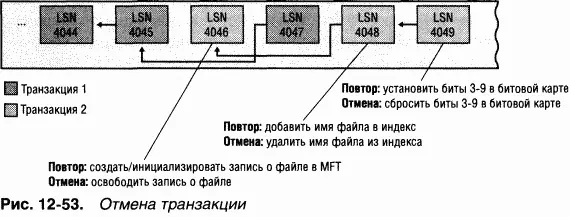

B таблице транзакций NTFS для каждой незавершенной транзакции хранится LSN записи модификации, помещенной в журнал последней. B данном примере таблица транзакций сообщает, что для транзакции 2 это запись с LSN 4049. NTFS выполняет откат транзакции 2, как показано на рис. 12–53 (справа налево).

Найдя LSN 4049, NTFS извлекает информацию для отмены и выполняет отмену, сбрасывая биты 3–9 в своей битовой карте. Затем NTFS следует по обратному указателю к LSN 4048, который указывает ей удалить новое имя файла из индекса имен файлов. Наконец, NTFS переходит по последнему обратному указателю и освобождает запись MFT, зарезервированную для данного файла, в соответствии с информацией из записи модификации с LSN 4046. Ha этом откат транзакции 2 закончен. Если имеются другие незавершенные транзакции, NTFS повторяет ту же процедуру для их отката. Поскольку отмена транзакций изменяет структуру файловой системы на томе, NTFS должна протоколировать операцию отмены в журнале транзакций. B конце концов, при восстановлении может снова произойти сбой питания, и NTFS придется выполнить повтор операций отмены!

Когда проход отмены завершен, том возвращается в согласованное состояние. B этот момент NTFS сбрасывает на диск изменения кэша, чтобы гарантировать правильность содержимого тома. Далее NTFS записывает «пустую» область перезапуска, указывающую, что том находится в согласованном состоянии и что, если система сразу потерпит еще одну аварию, никакого восстановления не потребуется. Ha этом восстановление заканчивается.

NTFS гарантирует, что восстановление вернет том в некое существовавшее ранее целостное состояние, но не обязательно в непосредственно предшествовавшее сбою. NTFS не может дать такой гарантии, поскольку для большей производительности она использует алгоритм отложенной фиксации (lazy commit), а значит, сброс журнала транзакций из кэша на диск не выполняется немедленно всякий раз, когда добавляется запись «транзакция зафиксирована». Вместо этого несколько записей фиксации транзакций объединяются в пакет и записываются совместно — либо когда диспетчер кэша вызывает LFS для сброса журнала на диск, либо когда LFS помещает в журнал новую запись контрольной точки (каждые 5 секунд). Другая причина, по которой том не всегда возвращается к самому последнему состоянию, — в момент сбоя системы могли быть активны несколько параллельных транзакций, и одни записи фиксации этих транзакций были перенесены на диск, а другие — нет. Согласованное состояние тома, полученное в результате восстановления, отражает только те транзакции, чьи записи фиксации успели попасть на диск.

NTFS применяет журнал транзакций не только для восстановления тома, но и для других целей, реализация которых становится возможной за счет протоколирования транзакций. Файловые системы обязательно включают большой объем кода для обработки ошибок, возникающих в процессе обычного файлового ввода-вывода. Поскольку NTFS протоколирует каждую транзакцию, модифицирующую структуру тома, она может использовать журнал транзакций для восстановления после ошибок файловой системы и таким образом существенно упростить код обработки ошибок. Ошибка переполнения журнала транзакций, описанная ранее, — один из примеров использования протоколирования транзакций для обработки ошибок.

Большинство ошибок ввода-вывода, получаемых программой, не является ошибками файловой системы, и поэтому NTFS не может исправить их самостоятельно. Например, получив запрос на создание файла, NTFS может начать с создания записи в MFT, после чего ввести имя файла в индекс каталога. Однако при попытке выделить по своей битовой карте пространство для нового файла она может обнаружить, что диск заполнен, и запрос на создание файла удовлетворить не удастся. Тогда NTFS использует информацию из журнала транзакций для отмены уже выполненной части операции и освобождения структур данных, зарезервированных ею для файла. Затем ошибка «диск заполнен» возвращается вызывающей программе, которая и должна предпринять соответствующие действия.
