Марк Руссинович - 4.Внутреннее устройство Windows (гл. 12-14)

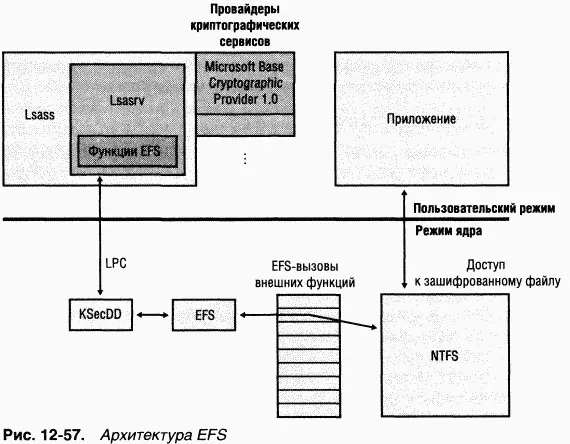

Функциональность EFS опирается на несколько компонентов, как видно на схеме архитектуры EFS (рис. 12–57). B Windows 2000 EFS реализована в виде драйвера устройства, работающего в режиме ядра и тесно связанного с драйвером файловой системы NTFS, но в Windows XP и Windows Server 2003 поддержка EFS включена в драйвер NTFS. Всякий раз, когда NTFS встречает шифрованный файл, она вызывает функции EFS, зарегистрированные кодом EFS режима ядра в NTFS при инициализации этого кода. Функции EFS осуществляют шифрование и расшифровку файловых данных по мере обращения приложений к шифрованным файлам. Хотя EFS хранит FEK вместе с данными файла, FEK шифруется с помощью открытого ключа индивидуального пользователя. Для шифрования или расшифровки файловых данных EFS должна расшифровать FEK файла, обращаясь к криптографическим сервисам пользовательского режима.

Подсистема локальной аутентификации (Local Security Authentication Subsystem, LSASS) (\Windows\System32\Lsass.exe) не только управляет сеансами регистрации, но и выполняет все рутинные операции, связанные с управлением ключами EFS. Например, когда драйверу EFS требуется расшифровать FEK для расшифровки данных файла, к которому обращается пользователь, драйвер EFS посылает запрос LSASS через LPC Драйвер устройства KSecDD (\Windows\System32\Drivers\Ksecdd.sys) экспортирует функции, необходимые драйверам для посылки LPC-сообщений LSASS. Компонент LSASS, сервер локальной аутентификации (Local Security Authentication Server, Lsasrv) (\Windows\System32\Lsasrv.dll), ожидает запросы на расшифровку FEK через RPC; расшифровка выполняется соответствующей функцией EFS, которая также находится в Lsasrv. Для расшифровки FEK, передаваемого LSASS драйвером EFS в зашифрованном виде, Lsasrv использует функции Microsoft CryptoAPI (CAPI).

CryptoAPI состоит из DLL провайдеров криптографических сервисов (cryptographic service providers, CSP), которые обеспечивают приложениям доступ к различным криптографическим сервисам (шифрованию, дешифрованию и хэшированию). Например, эти DLL управляют получением открытого и закрытого ключей пользователя, что позволяет Lsasrv не заботиться о деталях защиты ключей и даже об особенностях работы алгоритмов шифрования. EFS опирается на алгоритмы шифрования RSA, предоставляемые провайдером Microsoft Enhanced Cryptographic Provider (\Windows\ System32\Rsaenh.dll). Расшифровав FEK, Lsasrv возвращает его драйверу EFS в ответном LPC-сообщении. Получив расшифрованный FEK, EFS с помощью DESX расшифровывает данные файла для NTFS.

Подробнее о том, как EFS взаимодействует с NTFS и как Lsasrv управляет ключами через CryptoAPI, мы поговорим в следующих разделах.

Обнаружив шифрованный файл, драйвер NTFS вызывает функции EFS. O состоянии шифрования файла сообщают его атрибуты — так же, как и о состоянии сжатия в случае сжатых файлов. NTFS и EFS имеют специальные интерфейсы для преобразования файла из незашифрованной в зашифрованную форму, но этот процесс протекает в основном под управлением компонентов пользовательского режима. Как уже говорилось, Windows позволяет шифровать файлы двумя способами: утилитой командной строки cipher или установкой флажка Encrypt Contents To Secure Data на вкладке Advanced Attributes окна свойств файла в Windows Explorer. Windows Explorer и cipher используют Windows-функцию EncryptFile, экспортируемую Advapi32.dll (Advanced Windows API DLL). Чтобы получить доступ к API, который нужен для LPC-вызова интерфейсов EFS в Lsasrv, Advapi32 загружает другую DLL, Feclient.dll (File Encryption Client DLL).

Получив RPC-сообщение с запросом на шифрование файла от Feclient, Lsasrv использует механизм олицетворения Windows для подмены собой пользователя, запустившего программу, шифрующую файл (cipher или Windows Explorer). Это заставляет Windows воспринимать файловые операции, выполняемые Lsasrv, как операции, выполняемые пользователем, желающим зашифровать файл. Lsasrv обычно работает под учетной записью System (об этой учетной записи см. главу 8). Если бы Lsasrv не олицетворял пользователя, то не получил бы прав на доступ к шифруемому файлу.

Далее Lsasrv создает файл журнала в каталоге System Volume Information, где регистрирует ход процесса шифрования. Имя файла журнала — обычно EfsO.log, но, если шифруется несколько файлов, O заменяется числом, которое последовательно увеличивается на 1 до тех пор, пока не будет получено уникальное имя журнала для текущего шифруемого файла.

CryptoAPI полагается на информацию пользовательского профиля, хранящуюся в реестре, поэтому, если профиль еще не загружен, следующий шаг Lsasrv — загрузка в реестр профиля олицетворяемого пользователя вызовом функции LoadUserProfiIe из Userenv.dll (User Environment DLL). Обычно профиль пользователя к этому моменту уже загружен, поскольку Winlogon загружает его при входе пользователя в систему. Ho если пользователь регистрируется под другой учетной записью с помощью команды RunAs, то при попытке обращения к зашифрованному файлу под этой учетной записью соответствующий профиль может быть не загружен.

После этого Lsasrv генерирует для файла FEK, обращаясь к средствам шифрования RSA, реализованным в Microsoft Base Cryptographic Provider 1.0.

K этому моменту Lsasrv уже получил FEK и может сгенерировать информацию EFS, сохраняемую вместе с файлом, включая зашифрованную версию FEK. Lsasrv считывает из параметра реестра HKCU\Software\Microsoft\Win-dows NT\CurrentVersion\EFS\CurrentKeys\CertificateHash значение, присвоенное пользователю, который затребовал операцию шифрования, и получает сигнатуру открытого ключа этого пользователя. (Заметьте, что этот раздел не появляется в реестре, если ни один файл или каталог не зашифрован.) Lsasrv использует эту сигнатуру для доступа к открытому ключу пользователя и для шифрования FEK.

Теперь Lsasrv может создать информацию, которую EFS сохранит вместе с файлом. EFS хранит в шифрованном файле только один блок информации, в котором содержатся записи для всех пользователей этого файла. Данные записи называются элементами ключей (key entries); они хранятся в области сопоставленных с файлом данных EFS, которая называется Data Decryption Field (DDF). Совокупность нескольких элементов ключей называется связкой ключей (key ring), поскольку, как уже говорилось, EFS позволяет нескольким лицам совместно использовать шифрованный файл.

Формат данных EFS, сопоставленных с файлом, и формат элемента ключа показан на рис. 12–58. B первой части элемента ключа EFS хранит информацию, достаточную для точного описания открытого ключа пользователя. B нее входит SID пользователя (его наличие не гарантируется), имя контейнера, в котором хранится ключ, имя провайдера криптографических сервисов и хэш сертификата криптографической пары (при расшифровке используется только этот хэш). Bo второй части элемента ключа содержится шифрованная версия FEK. Lsasrv шифрует FEK через CryptoAPI по алгоритму RSA с применением открытого ключа данного пользователя.
