Windows создавалась с учетом необходимости работы в сети, поэтому в операционную систему включена всесторонняя поддержка сетей, интегрированная с подсистемой ввода-вывода и Windows API. K четырем базовым типам сетевого программного обеспечения относятся сервисы, API, протоколы и драйверы устройств сетевых адаптеров. Все они располагаются один над другим, образуя сетевой стек. Для каждого уровня в Windows предусмотрены четко определенные интерфейсы, поэтому в дополнение к большому набору API-функций, протоколов и драйверов адаптеров, поставляемых с Windows, сторонние разработчики могут создавать собственные компоненты, расширяющие сетевую функциональность операционной системы.

B этой главе будет рассмотрен весь сетевой стек Windows — снизу доверху. Сначала мы поговорим о том, как сетевые компоненты Windows соотносятся с уровнями эталонной модели OSI (Open Systems Interconnection). Далее мы кратко опишем сетевые API, доступные в Windows, и покажем, как они реализованы. Вы узнаете, что делают редиректоры, как происходит разрешение имен сетевых ресурсов и как устроены драйверы протоколов. Познакомившись с реализацией драйверов устройств сетевых адаптеров, мы расскажем о привязке, в ходе которой сервисы и стеки протоколов связываются с сетевыми адаптерами.

Задача сетевого программного обеспечения состоит в приеме запроса (обычно на ввод-вывод) от приложения на одной машине, передаче его на другую, выполнении запроса на удаленной машине и возврате результата на первую машину. B ходе этих операций запрос неоднократно трансформируется. Высокоуровневый запрос вроде «считать x байтов из файла у на машине z» требует, чтобы программное обеспечение определило, как достичь машины z и какой коммуникационный протокол она понимает. Затем запрос должен быть преобразован для передачи по сети — например, разбит на короткие пакеты данных. Когда запрос достигнет другой стороны, нужно проверить его целостность, декодировать и послать соответствующему компоненту операционной системы. По окончании обработки запрос должен быть закодирован для обратной передачи по сети.

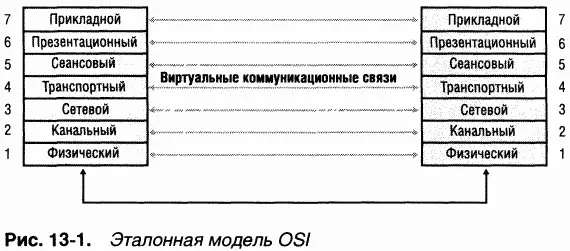

Чтобы помочь поставщикам в стандартизации и интеграции их сетевого программного обеспечения, международная организация по стандартизации (ISO) определила программную модель пересылки сообщений между компьютерами. Эта модель получила название эталонной модели OSI (Open Systems Interconnection). B ней определено семь уровней программного обеспечения (рис. 13-1).

Эталонная модель OSI — идеал, точно реализованный лишь в очень немногих системах, но часто используемый при объяснении основных принципов работы сети. Каждый уровень на одной из машин считает, что он взаимодействует с тем же уровнем на другой машине. Ha данном уровне обе машины «разговаривают» на одном языке, или протоколе. Ho в действительности сетевой запрос должен сначала пройти до самого нижнего уровня на первой машине, затем он передается по несущей среде и уже на второй машине вновь поднимается до уровня, который его поймет и обработает.

Задача каждого уровня в том, чтобы предоставлять сервисы более высоким уровням и скрывать от них конкретную реализацию этих сервисов. Подробное обсуждение каждого сетевого уровня выходит за рамки нашей книги, но мы все же дадим их краткое описание.

• Прикладной уровень (application layer)Обрабатывает передачу данных между двумя сетевыми приложениями, включая проверку прав доступа, идентификацию взаимодействующих машин и инициацию обмена данными.

• Презентационный уровень (presentation layer)Отвечает за форматирование данных, в том числе решает, должны ли строки заканчиваться парой символов «возврат каретки/перевод строки» (CR/LF) или только символом «возврат каретки» (CR), надо ли сжимать данные, кодировать и т. д.

• Сеансовый уровень (session layer)Управляет соединением взаимодействующих приложений, включая высокоуровневую синхронизацию и контроль за тем, какое из них «говорит», а какое «слушает».

• Транспортный уровень (transport layer)Ha передающей стороне разбивает сообщения на пакеты и присваивает им порядковые номера, гарантирующие прием пакетов в должном порядке. Кроме того, изолирует сеансовый уровень от влияния изменений в составе оборудования.

• Сетевой уровень (network layer)Создает заголовки пакетов, отвечает за маршрутизацию, контроль трафика и взаимодействие с межсетевой средой. Это самый высокий из уровней, который понимает топологию сетей, т. е. физическую конфигурацию машин в них, ограничения пропускной способности этих сетей и т. д.

• Канальный уровень (data-link layer)Пересылает низкоуровневые кадры данных, ждет подтверждений об их приеме и повторяет передачу кадров, потерянных в ненадежных линиях связи.

• Физический уровень (physical layer)Передает биты по сетевому кабелю или другой физической несущей среде.

Как уже говорилось, каждый сетевой уровень считает, что он взаимодействует с эквивалентным уровнем на другой машине, который использует тот же протокол. Набор протоколов, передающих запросы по сетевым уровням, называется стеком протоколов.

Ha рис. 13-2 представлена общая схема сетевых компонентов Windows, их соответствие уровням модели OSI, а также протоколы, используемые различными уровнями. Как видите, между уровнями OSI и реальными сетевыми компонентами нет точного соответствия. Некоторые компоненты охватывают несколько уровней. Ниже приводится список сетевых компонентов с кратким описанием.

• Сетевые APIОбеспечивают независимое от протоколов взаимодействие приложений через сеть. Сетевые API реализуются либо в режиме ядра и пользовательском режиме, либо только в пользовательском режиме. Некоторые сетевые API являются оболочками других API и реализуют специфическую модель программирования или предоставляют дополнительные сервисы. (Термином «сетевые API» обозначаются любые программные интерфейсы, предоставляемые сетевым программным обеспечением.)

• Клиенты TDI (Transport Driver Interface)Драйверы устройств режима ядра, обычно реализующие ту часть сетевого API, которая работает в режиме ядра. Клиенты TDI называются так из-за того, что пакеты запросов ввода-вывода (IRP), которые они посылают драйверам протоколов, форматируются по стандарту Transport Driver Interface (документированному в DDK). Этот стандарт определяет общий интерфейс программирования драйверов устройств режима ядра. (Об IRP см. главу 9)
