Диаграмма с областями – это график, на котором часть координатного пространства под линией окрашена цветом ключа к легенде, т. е. цветового выделения ряда. Она сочетает в себе возможности отображения развития процесса (график) и составления данных стопкой (гистограмма), что очень удобно, поскольку позволяет оценить уже не только отношения между группами данных выборки, но и их развитие, что делает прогнозирование данных существенно более эффективным.

В Excel диаграммы с областями имеют те же типы и виды, что и гистограмма, и график – обычный и объемный тип диаграммы с тремя видами – стандартным, с накоплением (с отображением вклада в общую сумму) и нормированным (с отображеним вклада в процентах).

Поверхностная диаграмма представляет собой по отношению к точечной диаграмме то же, что и диаграмма с областями по отношению к графику: расширение и соединение с возможностями другого вида диаграмм. В данном случае в качестве другого вида выступает как раз сам график. Таким образом, диаграмма с поверхностями – это соединение возможностей точечной диаграммы и графика.

Поверхностная диаграмма, так же как и точечная диаграмма, предназначена для выявления связи между двумя и более наборами данных, но здесь она еще и показывает процесс изменения этой зависимости во времени и по категориям. В материаловедении поверхностная диаграмма – лучший способ решения классической задачи теплопроводности (равномерного нагревания однородного металлического стержня). Этот вид диаграммы Excel показывает зависимость распределения выбранного параметра в пространстве выборки от значений другого параметра. Область значений выбранного критерия (например, максимальная или минимальная температура), соответствующая крайнему моменту, будет находиться в крайнем контуре диаграммы.

В Excel используются два типа поверхностных диаграмм – поверхностная и контурная, представляющие собой как бы горизонтальный срез поверхности, в котором интервалы значений представлены цветами легенды. Каждый из типов имеет дополнительный вид – проволочную диаграмму (без цветовой окраски).

Пузырьковые диаграммы – еще одна вариация точечной диаграммы с расширением возможностей. На этот раз расширение выступает в виде пузырька) (преобразованной точки), размер которой здесь является дополнительной характеристикой представляемых данных. Таким образом, пузырьковая диаграмма позволяет добавить к точечной диаграмме еще один набор данных, показывающий зависимость выбранного в качестве дополнительного набора параметра от двух остальных.

Лепестковая диаграмма позволяет создать сравнительное представление о значениях нескольких однотипных рядов в выборке. Для этого она имеет по отдельной оси для каждой из выбранных категорий, причем все оси выходят из центра. В результате получается квадратура круга – криволинейная фигура, стремящаяся к форме круга, которая и достигается при условии равенства значений во всех представленных в выборке рядах.

В сущности, лепестковая диаграмма – это тот же график, но представленный в полярной, угловой системе координат, основанной на изменении значений угла наклона к основной оси. В таком представлении каждая линия является фактически вектором, и поэтому лепестковая диаграмма – превосходная форма для сравнительной оценки тенденций, т. е. обработки применения функции «Тенденция» либо к нескольким связанным массивам, либо к одному массиву, но при разных условиях (например, с разными временными параметрами).

Круговые и кольцевые диаграммы образуют еще одну пару диаграмм Excel.

Такие диаграммы используются для отображения долевого вклада внутри выборки (круговые) или наборов данных (кольцевые). Надо отметить, что круговая диаграмма скорее вспомогательный инструмент, дополняющий нормированную гистограмму, иллюстрирующий отношения внутри категорий основной диаграммы, роль которой обычно и выполняет нормированная гистограмма.

Круговая диаграмма разделяется на два типа (круговую и разрезанную круговую), каждый из которых имеет три схожих между собой вида – просту, объемную и вторичную диаграмму. Вторичная разрезанная кольцевая диаграмма фактически представляет собой сочетание круговой диаграммы и гистограммы, в которую по выбору пользователя вынесена часть значений (рис. 2).

Кольцевая диаграмма представляет собой вариант круговой диаграммы, в котором может быть представлено более одного набора данных. По виду она схожа с круговой диаграммой, но не имеет заполненной центральной части (круга), что, собственно, и позволяет создать не одно, а несколько представлений. Это удобно для представления структур данных, организованных иерархически в виде системы концентрических колец. Кольцевая диаграмма бывает всего двух видов: обычная и разделенная.

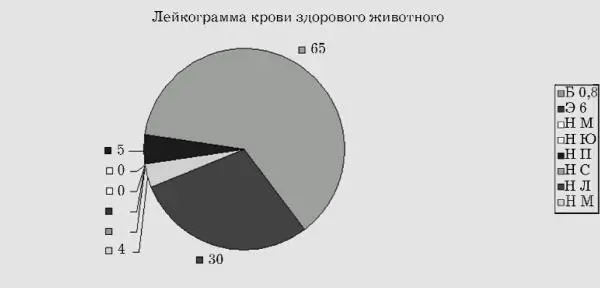

Рис. 2. Лейкограмма крови здорового животного на круговой диаграмме.

Последняя разновидность диаграмм Excel – диаграммы в виде цилиндра, конуса и пирамиды. Они представляют собой просто подобие гистограммы, практически не имеющее отличий от исходного типа. В сущности, все эти виды диаграмм есть просто гистограммы со столбцами в виде цилиндров, конусов или пирамид. Их свойства, назначение и состав такие же, как и у гистограмм, с той лишь разницей, что они совмещают в себе стандартные диаграммы с линейчатыми и не имеют трехмерного представления.

Рассказ о работе с диаграммами начнем с того, что вернемся к началу предыдущего раздела и вспомним структуру представления данных на диаграмме.

Итак, представление данных на диаграмме имеет свою структуру. Она состоит из маркера данных, основных линий, имен категорий, имен рядов диаграммы, а также легенды.

А какова структура самой диаграммы?

Все разнообразие видов диаграмм Excel имеет одну и ту же структуру, отображаемую в раскрывающемся списке поля «Элементы диаграммы» панели инструментов «Диаграммы», с помощью которой можно построить диаграмму без «Мастера диаграмм» (моментально) и которая позволяет управлять процедурами настройки и редактирования готовых диаграмм.

Не нужно путать с панелью инструментов «Диаграмма», не имеющей никакого отношения к диаграммам Excel.

Рассмотрим подробнее и сам инструмент, и его список.

Панель «Диаграммы» активируется каждый раз, когда пользователь выделяет диаграмму. Поле «Элементы диаграмм» – первый инструмент на этой панели. Он представляет собой раскрывающийся список, содержащий перечень элементов выделенной диаграммы. Все диаграммы Excel разные, и состав списка тоже бывает разным. Неизменной остается сама процедура: для того чтобы получить доступ к редактированию элемента диаграммы, надо сначала его выделить в списке «Элементы диаграммы».
