В настоящее время применяется и кодовая таблица, размещенная на странице СР866 стандарта кодирования текстовой информации, которая используется в операционной системе MS DOS или сеансе работы MS DOS для кодирования кириллицы (рис. 3.3, а).

а)

б)

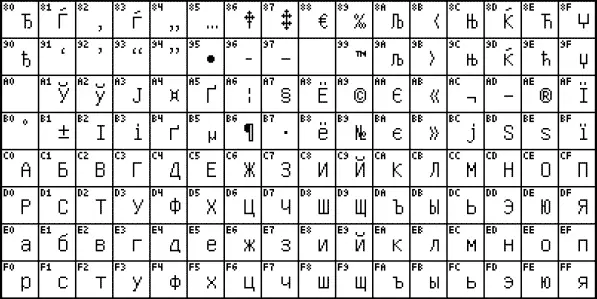

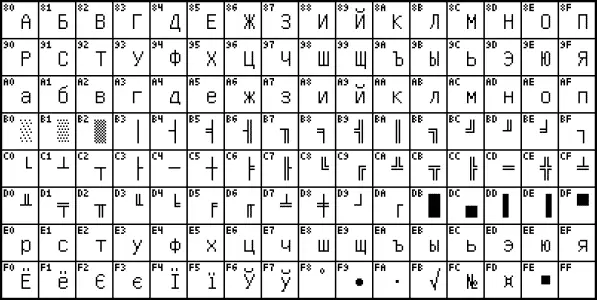

Рис. 3.3. Национальная часть кодовой таблицы, размещенная на странице СР866 (а) и на странице СР1251 (б) стандарта кодирования текстовой информации

В настоящее время для кодирования кириллицы наибольшее распространение получила кодовая таблица, размещенная на странице СР1251 соответствующего стандарта, которая используется в операционных системах семейства Windows фирмы Microsoft (рис. 3.2, б). Во всех представленных кодовых таблицах, кроме таблицы стандарта Unicode, для кодирования одного символа отводится 8 двоичных разрядов (8 бит).

В конце прошлого века появился новый международный стандарт Unicode, в котором один символ представляется двухбайтовым двоичным кодом. Применение этого стандарта – продолжение разработки универсального международного стандарта, позволяющего решить проблему совместимости национальных кодировок символов. С помощью данного стандарта можно закодировать 2 16= 65536 различных символов. На рис. 3.4 приведена кодовая таблица 0400 (русский алфавит) стандарта Unicode.

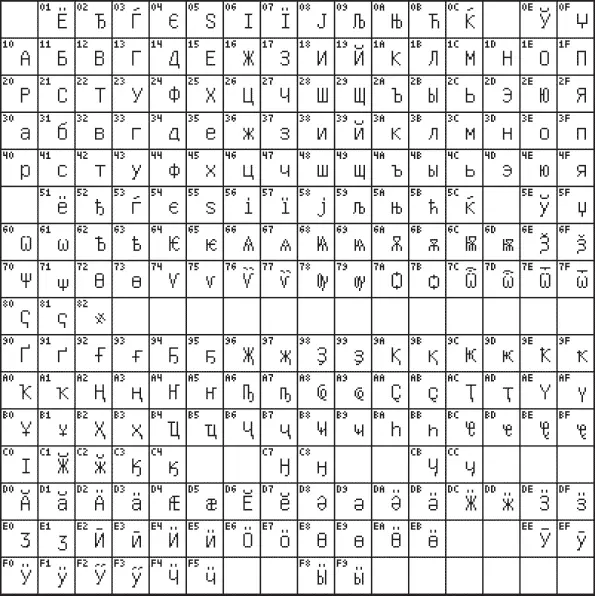

Рис. 3.4. Кодовая таблица 0400 стандарта Unicode

Поясним сказанное, касающееся кодирования текстовой информации, на примере.

Закодировать слово «Компьютер» в виде последовательности десятичных и шестнадцатеричных чисел, используя кодировку СР1251. Какие символы будут отображены в кодовых таблицах СР866 и КОИ8-Р при использовании полученного кода.

Последовательности шестнадцатеричного и двоичного кода слова «Компьютер» на основе кодировочной таблицы СР1251 (см. рис. 3.3, б) будут выглядеть следующим образом:

Данная кодовая последовательность в кодировках СР866 и КОИ8-Р приведет к отображению следующих символов:

Для преобразования русскоязычных текстовых документов из одного стандарта кодирования текстовой информации в другой используются специальные программы – конверторы. Конверторы обычно встраиваются в другие программы. Примером может служить программа браузер – Internet Explorer (IE), которая имеет встроенный конвертор. Программа браузер – это специальная программа для просмотра содержимого Web-страниц в глобальной компьютерной сети Интернет. Воспользуемся этой программой для подтверждения полученного в примере 3.1 результата отображения символов. Для этого выполним следующие действия.

1. Запустим программу Блокнот (NotePad). Программа Блокнот в операционной системе Windows ХР запускается с помощью команды: [Кнопка Пуск – Программы – Стандартные – Блокнот]. В открывшемся окне программы Блокнот напечатаем слово «Компьютер» с использованием синтаксиса языка разметки гипертекстовых документов – HTML (Hyper Text Markup Language). Этот язык используется для создания документов в Интернете. Текст должен выглядеть следующим образом:

Компыотер

и

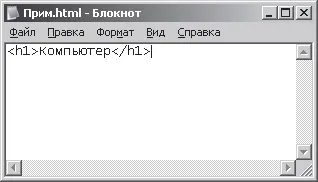

Рис. 3.5. Отображение текста в окне Блокнот

Сохраним этот текст, выполнив команду: [Файл – Сохранить как…] в соответствующей папке компьютера, при сохранении текста файлу присвоим имя – Прим, с расширением файла. html.

2. Запустим программу Internet Explorer, выполнив команду: [Кнопка Пуск– Программы – Internet Explorer]. При запуске программы появится окно, представленное на рис. 3.6

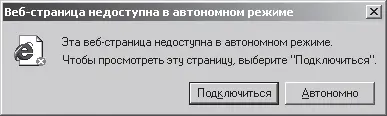

Рис. 3.6. Окно доступа в автономный режим

Выберем и активизируем кнопку Автономнопри этом не произойдет подключение компьютера к глобальной сети Интернет. Появится основное окно программы Microsoft Internet Explorer, представленное на рис. 3.7.

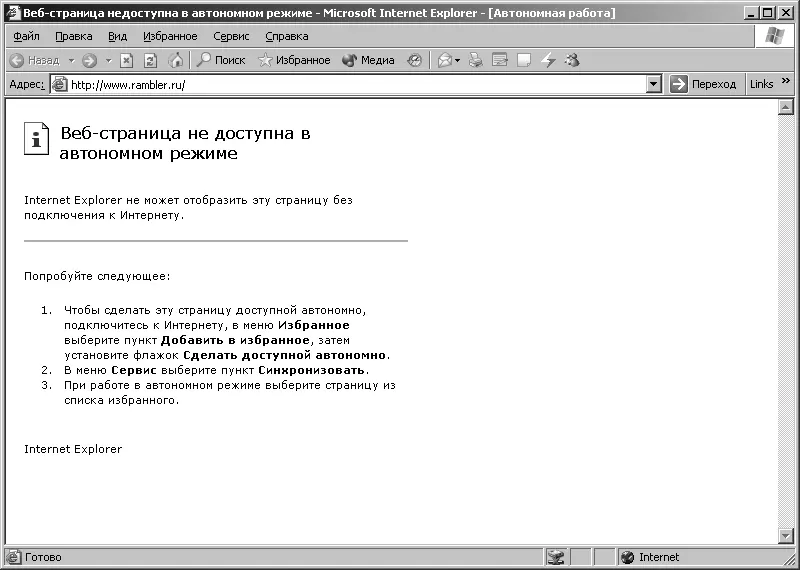

Рис. 3.7. Основное окно Microsoft Internet Explorer

Выполним следующую команду: [Файл – Открыть], появится окно (рис. 3.8), в котором необходимо указать имя файла и нажать кнопку ОКили нажать кнопку Обзор… и найти файл Прим.html.

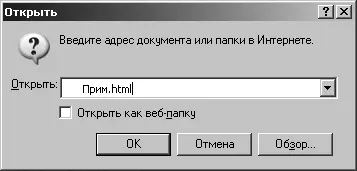

Рис. 3.8. Окно «Открыть»

Основное окно программы Internet Explorer примет вид, показанный на рис. 3.9. В окне отобразится слово «Компьютер». Далее, используя верхнее меню программы Internet Explorer, выполним следующую команду: [Вид – Кодировка – Кириллица (DOS)]. После выполнения этой команды в окне программы Internet Ехplorer отобразятся символы, показанные на рис. 3.10. При выполнении команды: [Вид – Кодировка – Кириллица (KOI8-R) ] в окне программы Internet Explorer отобразятся символы, показанные на рис. 3.11.

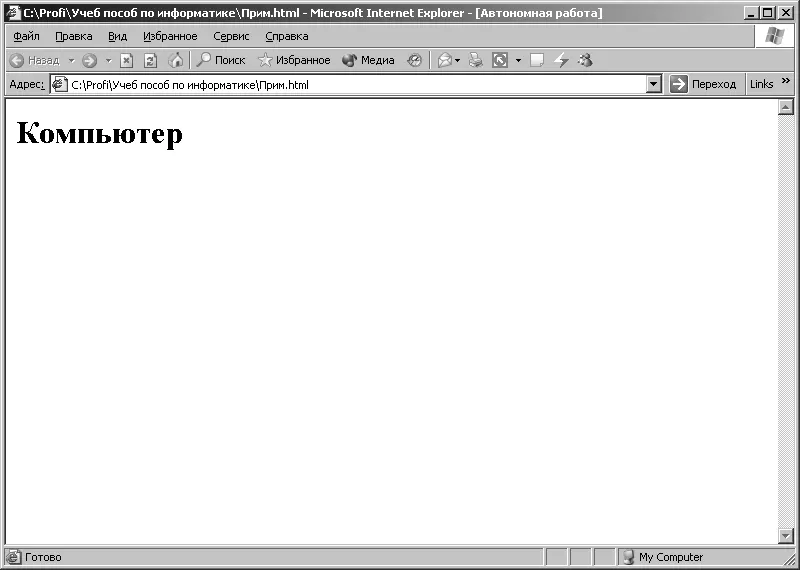

Рис. 3.9. Символы, отображаемые при кодировке СР1251

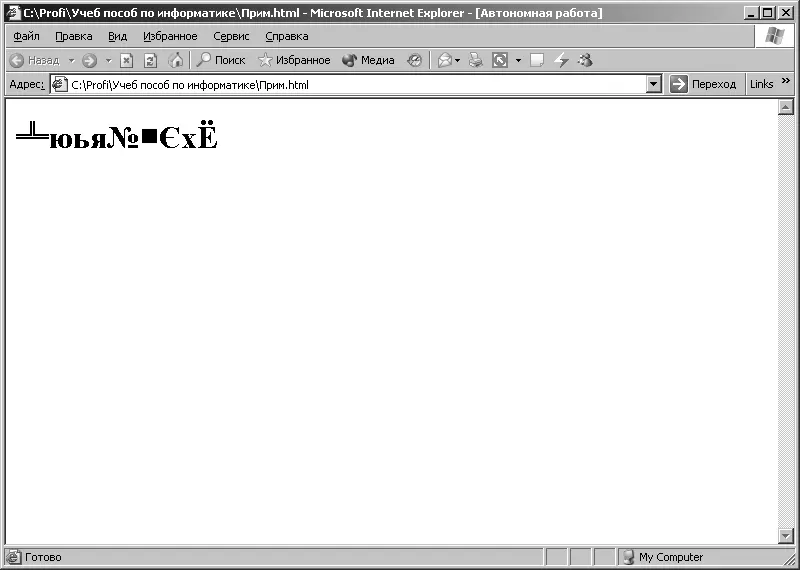

Рис. 3.10. Символы, отображаемые при включении кодировки СР866 для кодовой последовательности, представляемой в кодировке СР1251

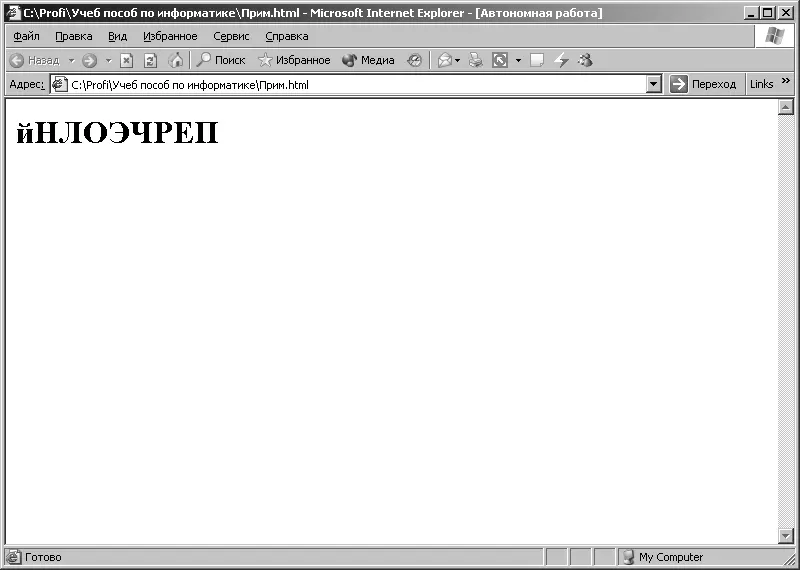

Рис. 3.11. Символы, отображаемые при включении кодировки КОИ8-Р для кодовой последовательности, представляемой в кодировке СР1251

Таким образом, полученные с помощью программы Internet Explorer последовательности символов совпадают с последовательностями символов, полученных с помощью кодовых таблиц СР866 и КОИ8-Р в примере 3.1.

Графическая информация, представленная в виде рисунков, фотографий, слайдов, подвижных изображений (анимация, видео), схем, чертежей, может создаваться и редактироваться с помощью компьютера, при этом она соответствующим образом кодируется. В настоящее время существует достаточно большое количество прикладных программ для обработки графической информации, но все они реализуют три вида компьютерной графики: растровую, векторную и фрактальную.
