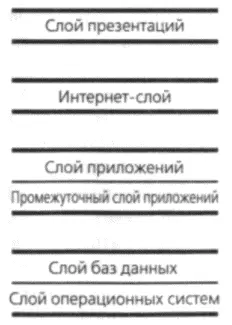

Рис. 4.2. Архитектура SAP.

Так как клиент-сервер — это, главным образом, концепция управления программным обеспечением, мы можем легко обрисовать функциональность сточки зрения трехслойной архитектуры внедрения SAP, когда компьютеры делятся на три функциональные группы, для обслуживания функций презентаций, приложений и баз данных соответственно. Система R/3 также допускает распределение функций уровней презентаций и приложений или приложений среди множества компьютеров. Обмен информацией между уровнями осуществляется с помощью стандартных протоколов, таких, как CPI–C или TCP/IP.

Уровень интерфейсов обеспечивает работу следующих служб: SAPGUI, SAPLOGON и SAP Session Manager. Уровень приложений обеспечивает работу таких компонентов, как: «Финансы» (Financials), «Логистика» (Logistics) и «Человеческие ресурсы» (Human Resources). Middleware-слой в рамках уровня приложений обеспечивает диалог, обновление базы данных, управление полномочиями, обмен сообщениями, доступ и обмен данными.

Уровень базы данных работает с SQL-сервисами. Уровень приложений подробно описан в главе 9 «Модули приложений SAP R/3», слой Middleware описывается в главе 7 «Основы администрирования SAP» и в главе 8 «АВАР для разработок настроек».

Масштабируемость

С технической точки зрения легко понять принцип масштабируемости SAP. Многослойная архитектура «клиент-сервер» позволяет системе SAP без затруднений масштабировать операции с конфигурации для нескольких сотен пользователей на конфигурацию для нескольких тысяч пользователей. В некоторых случаях такая необходимость может возникнуть в результате внедрения новых модулей SAP или других систем, совместимых с SAP.

Впрочем, SAP обеспечивает масштабируемость и с точки зрения бизнеса, когда среднее или малое предприятие может начать использовать лишь небольшой набор функциональностей, предусмотренных в системе SAP. В результате успешной работы компания может быстро вырасти и расшириться в смысле размера, типа и сложности деловых операций. Система SAP способна соответствовать темпам развития структуры и изменениям самой сущности компании, путем добавления функциональности в зависимости от изменения масштаба и вида деловой активности компании. В этом принципе «конфигурации по желанию» и состоит стратегия SAP, нацеленная на средние и малые предприятия.

SAPGUI — это стандартный графический интерфейс пользователя системы R/3. Принцип работы и определения компонентов SAPGUI не связан с системой представления, именно поэтому пользовательские интерфейсы SAP выглядят и Функционируют одинаково, вне зависимости от программ представления, использованных для той или иной инсталляции. Графические системы могут базироваться на любой платформе, в том числе MS Windows, OS/2 Presentation Manager, OSF/Motif и Apple Macintosh. Интерфейс SAPGUI включает в себя все графические возможности современных интерфейсов Windows — меню, панели задач, кнопки, переключатели, электронную справку, заданные списки значений полей и т. д.

Более того, система SAP не производит обмен полными графическими изображениями экранов между своими приложениями, поэтому объем циркулирующих данных минимален и при однократной передаче обычно не превышает 1 — 2 Kb. В результате нагрузка на сеть значительно снижается, что вносит значительный вклад в возможности масштабирования систем SAP.

Интернациональность

Как я уже упоминал в разделе 4.1 «История SAP», компания SAP всегда считала частью своей основной стратегии поддержку иностранных языков, а также решение вопросов, связанных с валютой, налогообложением, законодательством разных стран, их правилами импорта и экспорта в рамках систем SAP. Описанное выше внутреннее устройство методов представления также позволило сделать многоязычность неотъемлемой частью систем. Текст, появляющийся на экране, хранится в различных языковых вариантах и представление осуществляется непосредственно в момент показа текста в прямой зависимости от того, какой язык выбрал пользователь при входе в систему.

Компания SAP также предоставляет программы для разработки и усовершенствования функциональностей, обусловленных спецификой разных стран мира. По мере того, как все большее количество компаний начинает операции в самых разных точках земного шара, функциональности, обусловленные спецификой той или иной страны, становятся жизненно важными для достижения преимуществ, которые дает внедрение таких глобальных решений, как SAP R/3.

Репозиторий R/3

Как упоминалось в разделе «Анатомия ERP-системы» главы 2, Хранилище R/3 — это область данных, которая обеспечивает доступ ко всем типам разрабатываемых объектов системы SAP и концентрирует всю информацию о них. Такие объекты включают в себя модели данных и процессов, словарь АВАР/4, функциональные библиотеки, пользовательские расширения, объекты Рабочего места разработчика и т. д. Информационная система хранилища также предусматривает средство для предоставления исчерпывающей перекрестной справки в любой момент работы с любым из объектов.

Всеобъемлющая среда разработки приложений

Система SAP включает в себя централизованную интегрированную среду разработки с полным набором функций для пользовательской разработки, настройки и усовершенствования стандартной функциональности SAP.

Рабочее место разработчика АВАР/4

Усовершенствованный язык программирования бизнес-приложений Advanced Business Applications Programming (АВАР/4) — это полноценный 4GL для пользовательских разработок в среде SAP R/3. АРМ разработчика АВАР/4 предоставляет все необходимые средства, инструменты и подсказки для дизайна, разработки и тестирования содержащихся в приложениях таблиц данных, а также экранов, программ, запросов, отчетов и т. д. Словарь данных АВАР/4 — это сердце Рабочего места разработчика, в нем хранятся описания структур таблиц, которые повсеместно используются в системе. Это главное хранилище метаданных описано в разделе «Анатомия ERP-системы» в главе 2.

Дополнительно АРМ разработчика имеет хранилище объектов, в котором содержатся все объекты, находящиеся в стадии разработки — программы, динамические программы, документация и т. д. Это позволяет напрямую контролировать текущую разработку и тестирование программ. После того, как разработка завершена, активируется другой компонент — панель управления, который обеспечивает внедрение новых разработок или настроек в продуктивную систему или в другие системы SAP. Панель управления также предоставляет средства версионного контроля.
