Нажмите кнопку Схема видов:

В поля Зазор по горизонталии Зазор по вертикаливведите расстояние между видами в горизонтальном направлении 40 мми вертикальном — 50 мм. Нажмите кнопку OKи расположите фантом стандартных видов в поле чертежа.

Оформление чертежа производится поочередно в отдельных видах и включает проведение осевых линий и нанесение размеров. На заключительном этапе заполняются графы основной надписи. Фрагмент полученного чертежа представлен рис. 5.13.

Условие. Создать трехмерную модель втулки согласно приведенной иллюстрации (рис. 5.14).

Решение.

1. Нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь(см. рис. 5.2).

2. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия YZX.

3. В Дереве модели выберите Плоскость ХY.

4. Нажмите кнопку Эскизна панели Текущее состояние:

5. В появившейся Компактной панелинажмите кнопку переключения Геометриядля вызова соответствующей Инструментальной панели:

6. В появившейся Инструментальной панели в режиме Геометриявыберите команду Окружность, с помощью которой нарисуйте основание детали:

Для этого постройте одну окружность со стилем линии Осеваяи три окружности со стилем Основная.Результат представлен на рис. 5.15.

7. Нанесите 3 диаметральных размера. Нажмите кнопку Точка на кривойна странице Параметризация:

Укажите окружность стиля Осеваяи центры двух малых окружностей.

Нажмите кнопку Равенство радиусов, укажите окружность 10 и вторую окружность малого диаметра.

8. Заканчивается эскиз повторным нажатием кнопки Эскиз:

9. Для создания основания втулки на Инструментальной панели редактирования детали нажмите кнопку Выдавливание:

Внизу экрана появится Панель свойств, с помощью которой выбираем Направление(прямое) и Расстояниевыдавливания (30 мм). Ввод параметров заканчивается нажатием кнопки Создать объект:

10. После выбора на панели Видкоманды Полутоновое:

получится показанное на рис. 5.16 изображение основания втулки.

11. В Дереве модели выберите Плоскость ZY. Открыв эскиз, постройте прямоугольник:

Нижний отрезок расположите за пределами модели. Нанесите два горизонтальных размера и один вертикальный (рис. 5.17).

Завершите эскиз, повторно нажав кнопку Эскиз:

12. Нажмите кнопку Вырезать выдавливанием:

На вкладке ПараметрыПанели свойств выберете Два направленияи Через все. Нажмите кнопку Создать объект:

В результате получаем показанное на рис. 5.18 изображение.

13. Щелчком мыши выделите верхнюю грань втулки и создайте показанный на рис. 5.19 эскиз в этой грани. Закройте эскиз.

14. Нажмите кнопку Вырезать выдавливанием:

На вкладке ПараметрыПанели свойств выберете Направление(прямое) и Расстояние(10 мм). Сохраните файл с именем Втулка. Результат представлен на рис. 5.20.

15. В Дереве модели выберите Плоскость XY.

Открыв эскиз, постройте от центра по осям 2 отрезка (рис. 5.21).

Завершив эскиз, в меню Операциивыберите команду Сечение | По эскизу. Получив требуемое изображение, сохраните файл с именем Втулка_1.

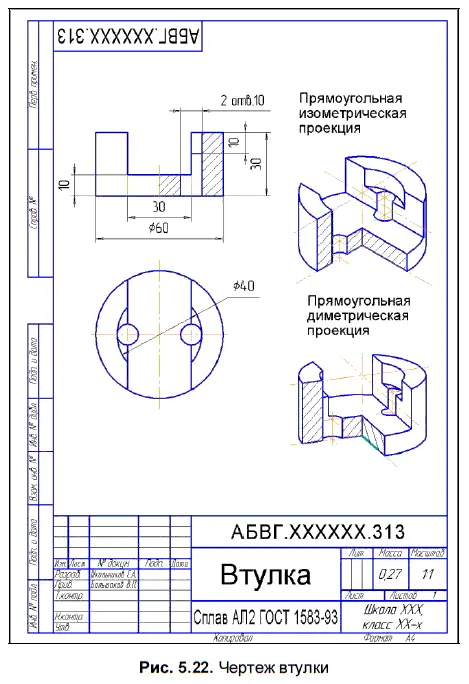

На рис. 5.22 показан ассоциативный чертеж втулки.

Рассмотрим этапы выполнения чертежа.

Выберите команду Файл | Создать | Чертеж.

1. Выполните команду Вставка | Вид с модели | Стандартные.

2. Откройте документ Втулка.

3. На вкладке ПараметрыПанели свойств в поле Ориентация главного видазадайте Снизу. На вкладке ЛинииПанели свойств в поле Невидимые линиинажмите кнопку Показывать.

4. Нажмите кнопку Схема видов. В поле Зазор по вертикаливведите расстояние между видами в вертикальном направлении 40 мм.
